Как провести замену пускового реле в холодильнике бирюса своими руками

Как снять реле с холодильника

Перед тем, как начинать любые ремонтные работы, следует убедиться в том, что холодильник отключен от сети и вилка вынута из розетки. Несоблюдение этого правила может привести к тяжелому поражению электрическим током.

Реле типа РТП снимаются путем простого отсоединения контактов. Если холодильник не новый, контакты могут окислиться и «прикипеть» в этом случае следует подцепить их в разъеме тонкой плоской отверткой, пошатать, а потом понемногу сдвигать разъем до полного выхода контактной пластины.

Чтобы снять деталь с холодильника, следует вначале определить способ его установки. Используются следующие способы:

  • на винтах;
  • на заклепках;
  • на защелках.

Сначала отсоединяются разъемы. Далее отвинчиваются крепящие реле винты. Если прибор закреплен заклепками, их следует аккуратно высверлить на небольших оборотах дрели или шуруповерта. Эксперты рекомендуют закрепить новое устройство на винтах.

Защелки отжимают плоскими отвертка до высвобождения реле

При этом необходимо соблюдать осторожность, особенно на старых холодильниках, поскольку со временем пластик защелок становится хрупким

Замена реле своими руками

Если вы провели полную диагностику холодильника и выявили, что цепь работает нормально и обрывов нет, необходимо проверить пусковое реле. Для этого следует снять с него крышку, высверлив все алюминиевые заклепки (ее установка обратно осуществляется при помощи специальных гаек и винтов). Кстати, в старых моделях холодильников эта крышка крепится посредством обычных защелок, которые просто отодвигаются отверткой.

Во время ремонта своими силами необходимо аккуратно достать катушку (как правило, она крепится на простых защелках). После следует извлечь из нее контакты со штоком и сам сердечник, а затем очистить все элементы от пыли и грязи (для этого можно использовать мягкую ткань и спирт). Если потребуется, нужно зачистить сердечник напильником или наждачной бумагой для обеспечения в канале катушки свободного хода. Аналогичную зачистку следует провести для всех контактов.

Нередко причина выхода из строя пускового реле кроется в поломке штока. При необходимости можно попробовать заменить пластмассовый заводской шток самодельным. Он делается из обычного гвоздя размером 5х35 мм, и следует отметить, что при правильной замене металлический шток прослужит дольше пластмассового.

Настоятельно не рекомендуется производить замену самостоятельно, поскольку при отсутствии должного опыта и определенных знаний результат процедуры может быть достаточно непредсказуемым: к примеру, холодильник может полностью выйти из строя и в дальнейшем не подлежать ремонту. Лучше сразу же обратиться за помощью к специалистам.

Сталкиваясь с какими-либо сбоями в работе холодильника, многие одесситы и жители области предпочитают обращаться в сервис по ремонту бытовой техники «iMaster». К особенностям этого сервиса, по праву входящего в число лучших на территории Одессы, относятся:

  • Возможность вызвать мастера на дом.
  • Оперативное проведение ремонтных работ любого уровня сложности – всего в течение 24 часов.
  • Рыночные цены на все услуги.
  • Многочисленные положительные отзывы клиентов.
  • Специальная система скидок.

Зайдя на сайт компании, можно оформить заявку на вызов мастера по ремонту холодильников и других видов бытовой техники в режиме онлайн. Специалист оперативно выявит точные причины выхода из строя оборудования, а затем произведет ремонт, при необходимости заменив вышедшие из строя детали: термостат, мотор компрессора, датчика, вентилятора. На все проведенные работы и замененные детали предоставляется гарантия сроком до 1 года.

Схема подключения пускового реле

Данное устройство необходимо для запуска однофазного асинхронного электродвигателя компрессора. В статор двигателя входит две обмотки – пусковая и рабочая. Первая служит только для создания пускового момента и запуска компрессора. Вторая обмотка нужна для поддержания ротора в рабочем состоянии путем непрерывной подачи на нее переменного тока.

Механизм индукционного замыкания

Схема подключения реле не сложная. На вход устройства подается питание условно «ноль» и «фаза», а на выходе «фаза» разделяется на две линии. Первая линия соединяется с рабочей обмоткой электродвигателя, а вторая подходит к пусковой обмотке через пусковой контакт.

В реле старых и современных холодильников ток на рабочую обмотку подается через пружину с высоким сопротивлением, а далее через соединение с биметаллической перемычкой. При сильном увеличении тока в цепи (заклинивании двигателя, замыкании между витками и др. поломках) нагревается пружина, соприкасающаяся с перемычкой, которая под воздействием температуры меняет свою форму, тем самым размыкая контакт и отключая компрессор.


Схема индукционного замыкания

В этой схеме для запуска электродвигателя применяется катушка (К1), которая последовательно подключена в цепь с рабочей обмоткой. Подача напряжения при неподвижном роторе двигателя провоцирует увеличение тока на катушке с образованием магнитного поля, притягивающего подвижный сердечник, замыкающий пусковой контакт. После набирания оборотов ротором, ток в цепи понижается, магнитное поле в соленоиде уменьшается, пусковой контакт размыкается силой тяжести либо компенсирующей пружинкой.

Позисторный механизм включения

В современных бытовых холодильниках применяется пускозащитное реле с встроенным позистором (резистор, увеличивающий сопротивление при повышении температуры). Схема этого устройства (рис.2) аналогична индукционному реле, только вместо катушки для замыкания и размыкания пускового контакта используется позистор, подключенный в стартовую цепь.

При подаче питания на компрессор, температура резистора небольшая и он пропускает ток на пусковую обмотку. Так как у резистора изначально существует сопротивление, то он нагревается и размыкает цепь стартовой обмотки двигателя. Цикл повторяется после срабатывания термореле и последующего повторного включения холодильника.


Позисторный механизм включения

Ремонт

Перед значительными тратами на ремонт холодильника, желательно проконсультироваться с несколькими специалистами из разных фирм. Далеко не всегда требуются услуги мастера и покупка дорогостоящих деталей.

К примеру, на Самсунге стоит дорогой биметаллический датчик оттаивания. Прежде чем его менять, стоит убедиться в том, что проблему нельзя устранить иными путями. Однако во многих случаях самостоятельные попытки починить холодильник в домашних условиях могут привести только к усугублению ситуации.

Видео: как проверить термостат (терморегулятор) на холодильнике

Связанные статьи

  • Основные неисправности бытовых холодильников «Бирюса»: как устранить проблему — Российский холодильник Бирюса отличается качеством, позволяющим соперничать даже с продукцией известных марок. Но и тщательный контроль, и гарантия на 2-3 года не обеспечат полное…
  • Замена терморегулятора в холодильниках Атлант своими руками — Замена термореле своими руками много времени не займет. Для примера возьмем холодильник торговой марки «Атлант»: Определяем, где находится необходимая деталь. В старых…

Как провести замену пускового реле в холодильнике Бирюса своими руками

Виды реле

Реле бывают двух типов: пусковые и пускозащитные. Пусковое реле служит для запуска катушки и при повышенной частоте работы мотора компрессора дает сигнал о прекращении подачи тока.

Немного подробнее мы остановимся на втором типе – пускозащитном реле.

Оно также разделяется на 2 вида:

– Токовые. Они запускаются при достижении величины тока выше нормы. При нормальной работе мотор компрессора потребляет ток определенной величины. При скачках напряжения, либо при сильном нагреве мотора на него поступает ток выше заданной величины. В этот момент срабатывает реле и прекращает подачу тока. Иначе не избежать оплавления рабочей обмотки и поломки двигателя. Когда все приходит в норму, реле дает сигнал о продолжении работы.

– Токово-тепловые. Они защищают мотор компрессора не только от перепадов напряжения в сети, но и от перегрева, т. е. срабатывают также и при достижении определенной температуры. Происходит это следующим образом. В токово-тепловом реле есть биметаллическая пластина. Из названия понятно, что она состоит из двух припаянных друг к другу пластин разных металлов.

Нагрев пластины происходит двумя способами:

– напрямую протекающим током;

– косвенно через нагрев специальной спирали.

Принцип работы реле

Различают два вида устройств по принципу работы: индукционные и позисторные.

Индукционный механизм. Для запуска мотора компрессора используется подключенная в цепь с рабочей обмоткой катушка. Так как ротор неподвижный, то подача напряжения провоцирует увеличение тока. Образуется магнитное поле, которое притягивает подвижный сердечник. Пусковой контакт замыкается. После того, как ток стал выше заданной величины, он идет на специальную спираль, от которой идет сигнал на биметаллическую пластину. Она деформируется, и контакты размыкаются. Чтобы не произошло перегрева рядом с пластиной устанавливают магнит. Когда под действием тока пластина изгибается, магнит ее быстрее притягивает. Тем самым увеличивается скорость размыкания цепи. А когда ток возвращается к заданной величине, то пластина возвращается в изначальную форму, преодолевая сопротивление магнита.

Позисторный механизм. Схема этого устройства похожа на индукционную, только вместо катушки используется позистор – предохранитель от повышенных нагрузок по току, а также играет роль температурного датчика, т.е. повышает сопротивление при увеличении температуры. При увеличении температуры выше заданной позистор нагревается и размыкает цепь. После остывания цепь снова замыкается, и начинается новый цикл.

Для чего необходим термостат в холодильнике и что это такое

Терморегулятор обеспечивает полноценную работу агрегата. Фиксируя показания датчиков температуры в камерах, он подает сигнал на пусковое реле компрессора. Если в камере тепло, то мотор включается и нагоняет холод. При достижении заданного температурного режима он отключается.

Термостат представляет собой реле, с одной стороны которого находится герметичная сильфонная трубка с фреоном (капиллярная трубка). Ее конец прикреплен к испарителю. На другой стороне — клеммы для проводов. Размыкание и соединение контактов производит подачу сигналов на компрессор. Это происходит, когда внутри трубки с хладагентом изменяется уровень давления при снижении или повышении температуры.

Контактами управляет пружина. С ее помощью устанавливают температурный режим в камерах. К ней присоединена ручка регулировки. Ее поворот меняет степень натяжения пружины. В результате, чтобы сомкнуть или разомкнуть контакты, требуется больше или меньше усилий. Это оказывает влияние на давление в капиллярной трубке, при котором контакты срабатывают. Таким устройством оснащены модели с механическим управлением («Саратов», «Ока», Atlant и др.).

В агрегатах с электронным регулированием температуры процесс слегка отличается, но сам принцип аналогичен. Необходимый уровень температуры устанавливается на основании фактических показателей, фиксируемых капиллярной трубкой.

Система регулирования состоит из модуля управления и термодатчиков. Они контролируют температурный режим в разных зонах. Для замены и ремонта такого регулятора требуются знания в области электроники и специальное оборудование. Самостоятельно отремонтировать устройство не получится, придется обратиться к профессионалам.

Куда выполняют установку прибора

На эксплуатацию прибора влияет 4 фактора:

В многоквартирных домах термостаты размещают вверху, около крыши, поскольку тепло поднимается. Это помогает сбалансировать разность температур в здании. В одноэтажных, наоборот, их монтируют возле нагревателя.

Фото 2. Электронный терморегулятор, установленный на батарее отопления. Прибор подключен к контуру подачи теплоносителя.

Наиболее благоприятным считается размещение высокочувствительного прибора на подаче. У этого принципа есть ограничение: элементы обвязки не должны быть закрыты чем-либо. Термостат размещают перед батареей, после ответвления от магистрали. Это позволяет ему регулировать температуру комнаты, не затрагивая соседей снизу.

Замена

Демонтаж старой детали и установка новой требуются при невозможности ремонта. Чтобы заменить терморегулятор в холодильнике, выполняют такие действия:

  • снимают защитный колпак самой верхней петли, удаляют крепежные элементы;
  • демонтируют дверь основного отделения;
  • удаляют заглушку с отверстия крышки, расположенного над петлей, винт выкручивают шестигранным ключом;
  • вывинчивают саморезы, фиксирующие крышку (расположены на задней стенке прибора);
  • крышу убирают в сторону, снимают ручку выбора режимов;
  • открутив 2 винта, извлекают термодатчик.

После установки и фиксации новой детали все действия выполняют в обратном порядке.

Правила эксплуатации холодильников Бирюса

Соблюдение рекомендуемых норм позволит не беспокоиться о покупке нового холодильника ближайшие 7-10 лет. В противном случае агрегат Бирюса прослужит недолго. Поэтому необходимо:

  • размораживать его не менее одного раза в 6 месяцев;
  • своевременно удалять загрязнения и оставшиеся частички пищи;
  • внедрить в схему устройство для стабилизации перепадов электрической сети;
  • остужать горячие продукты перед тем, как ставить их в холодильник Бирюса.

Устройство пускового реле Р1 для холодильника Бирюса 22 (3, 6, 18)

При осмотре данного устройства первым делом обращают внимание на контакты обмотки пускового типа, относящейся к электродвигателю. Далее следует перемычка, держащаяся на «якоре»

Нихромовая спираль и биметаллическая пластина в соединении образуют термопредохранитель, который начинает свою работу вслед за обмоткой двигателя, обеспечивая тем самым его защиту. Но при наличии проблем с электрическим двигателем и их игнорировании предохранитель часто размыкает и смыкает цепь, провоцируя свой выход из строя.

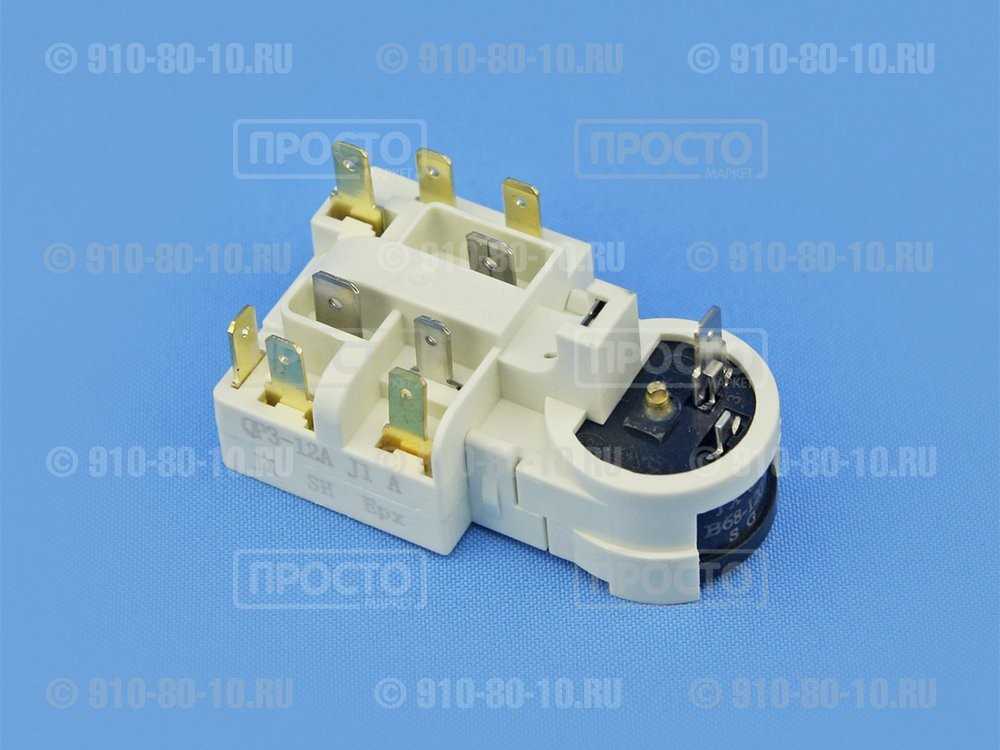

Пусковое (пускозащитное) реле

Р1 – это не единственный вариант реле для Бирюсы 3 (6, 18, 22), помимо имеются Р4 и Р3. Они обладают схожей конструкцией, но различны по силе тока. При необходимости их можно заменить механизмом из этой серии. Например, Р4 реально поставить на место PAR-4 (Р1, PAR-3, Р3), а Р3 вполне заменяемо с PAR-3 и Р1.

Ремонт и подключение пускового реле

Без разбора реле ее сделать невозможно, поэтому следуем алгоритму:

  1. Устраняем заклепки, обеспечивающие крепление пускового (пускозащитного) реле холодильника.
  2. Снимаем крышку данного устройства.
  3. Извлекаем и осматриваем другие компоненты (шток, пружину, сердечник).

Порядок действий изображен на фото.

К основным неисправностям пускового (пускозащитного) реле холодильника Бирюса 22:

  • обгорание контактов;
  • нарушение структуры нихромовой спирали;
  • заклинивание элементов катушки;
  • проблемы со штоком.

Для устранения возникших неприятностей необходимо посредством спиртовой салфетки убрать пыль и другие загрязнения. Против коррозионного процесса будет эффективна наждачная бумага. Внедрение пускового реле для холодильника Бирюса 18 (3, 6, 22) в электрическую схему обычно происходит в обратной последовательности.

Для того, чтобы заменить шток из пластмассы, понадобится новый элемент, идентичный старому. Также эту деталь можно изготовить самостоятельно. Ее делают из гвоздя, обладающего параметрами 2,5 мм на 35 мм. Они могут разниться в зависимости от типа пускозащитного (пускового) реле холодильника Бирюса 22 (18, 3,6), от его электрической схемы.

Обгоревшие контакты являются причиной для замены пускового реле. Большое значение имеет нагреватель. Его перегорание вызывает выход холодильника Бирюса из строя, то есть его нормальное подключение будет уже невозможным. Для диагностирования проблемы, возникшей в электрической схеме, необходим омметр, который используют только после снятия крышки пускозащитного реле.

Самостоятельный ремонт неисправностей двухкамерного холодильника Бирюса не рекомендуется проводить при отсутствии соответствующих навыков и знаний. Проще сразу вызвать профессионального мастера и продлить жизнь своему агрегату. Неполадки пускового реле холодильника Бирюса при отсутствии своевременного проведения ремонтных работ способствуют перегреву компрессора, его выходу из строя и последующей замене.

В большинстве случаев стоимость установки новых оригинальных деталей (компрессора и пускового реле) и их подключение – это менее выгодно, чем приобрести новый холодильник Бирюса 3 (6, 22, 18). Поэтому следуйте правилам эксплуатации, вовремя ремонтируйте поврежденные компоненты, входящую в схему электрической цепи, и ваш бытовой прибор Бирюса 6 (22, 3, 18) будет работать бесперебойно довольно долгий период.

Типовые поломки

Одной из распространенных проблем с холодильником Стинол: не включается его питание. Среди возможных дефектов:

  1. неисправность вилки или сетевого шнура;
  2. нарушена обмотка компрессора;
  3. не работает терморегулятор или пусковое реле;
  4. поломка таймера в положении оттаивания.

Бывают случаи, когда холодильник слишком намораживает. Это происходит из-за:

  1. западания кнопки быстрой заморозки;
  2. неправильного регулирования термо ручки.

Слабая заморозка происходит по причине:

  1. поломки температурного регулятора;
  2. неплотного прилегания наполнителя и потери его эластичности;
  3. снижения производительности компрессора;
  4. нарушение целостности электроцепи.

Также частой проблемой является поломка морозильной камеры, ведь бывают случаи, когда морозильная камера отказывается морозить. Причиной такого явления служит утечка газа фреона или разгерметизация системы. Если вы заметили, что внутри морозилки скапливается тепло, то вероятнее всего произошла поломка в системе Ноу Фрост. Устранить неисправности можно только при помощи специалистов из сервисного центра.

Если вы заметили, что на дне агрегата скапливается влага, то виновата трубка вывода. Также проблема может возникнуть из-за засорения этой трубки мелкими частицами.

Неисправности и их устранение

Ремонт холодильника своими руками проводится не всегда, так как для этого требуется небольшой набор инструментов и расходных материалов. Если реле сгорело, то есть вероятность выхода из строя установленного мотора или компрессора.

В случае, когда компрессор исправен и не включается по команде, есть вероятность отсутствия напряжения на пусковой обмотке. Ремонтировать холодильник можно только после подробного изучения того, какая причина привела к появлению подобной проблемы. Фактор может заключаться в следующем:

  • Разрыв электрической цепи.
  • Проблема, заключающаяся в контактной планке.
  • Срабатывание защиты, после чего активный элемент не возвращается в исходное положение.

Если холодильник включается на 20 секунд, а затем быстро выключается, то это указывает на быстрое срабатывание защитного механизма. Причина может заключаться в неисправности терморегулятора или защитного механизма. Наиболее распространены следующие проблемы:

  • Для включения устройства проводится подача энергии, срабатывание происходит по причине проблем в рабочей обмотке установленного двигателя.
  • В реле не происходит размыкание контактов в цепи стартовой обмотки.
  • Защитный механизм имеет дефекты. Ложное срабатывание происходит даже при незначительном дефекте.

Проблемы с контактной планкой распространены, встречаются на многих моделях холодильника. При этом выделяют два случая:

  • Не происходит пропуск тока в случае замыкания контактов.
  • Залипание планки, когда подвижный элемент не опускается.

Искривление положения планки приводит к тому, что холодильник перестает работать. В большинстве случаев проводится замена всего устройства, ремонт предусматривает замену основных элементов, которые достаточно сложно встретить в продаже.

Устранение неисправности часто связано с заменой всего элемента. Реле – несложное устройство, причин выхода из строя много:

  • Заклинивание подвижной контактной группы. Это приводит к тому, что два подвижных элемента не замыкают или размыкают цепь.
  • Выход из строя нагревательного элемента обмотки. Воздействие окружающей среды может стать причиной изменения свойств используемого материала при изготовлении.

При проверке устройства нужно провести визуальный осмотр. Следы обгорания или оплавления провода могут указывать на то, что реле нужно заменить. Ослабление крепления устройства указывает на отсутствие контакта. Коррозия или окись становятся причиной существенного уменьшения проводимости, для устранения неисправности достаточно провести механическое удаление.

Причины замены пускового механизма холодильника Саратов

Пусковое реле играет большую роль в рабочем процессе холодильного агрегата. Это деталь, имеющая довольно компактные размеры, легко подвергается ремонту, а при невозможности его проведения, замене. Если холодильник Саратов перестал нормально включаться или часто слышаться новые непонятные звуки, то необходимо срочно провести диагностику и решить возникшую проблему. В большинстве случаях подобные симптомы сопровождают поломку реле, требующую последующих ремонта и замены.

Для начала нужно осмотреть гнездо откуда отходят провода, посредством которых пусковой механизм включается в электрическую схему холодильника

Далее следует обратить внимание на его корпус. И то, и другое может иметь следы подгорания, которые будут свидетельствовать об окончательном выходе из строя

Если эти дефекты не наблюдаются, то проверяют вероятность заклинивания контактов. Они замыкают электропитание обмотку пускового типа. Подобная неисправность характеризуется нормальным включением агрегата Саратов, но спустя 5-10 секунд он выходит их рабочего режима. При этом электропотребление происходит в прежнем режиме. Превышение положенного температурного режима также блокируется выключением холодильника. Это называют тепловой защитой.

Пусковое реле часто перестает функционировать из-за проблем с нагревающейся спиралью. Случаются они по причине некачественного сырья. Для исправления подобной ситуации необходимо проверять компрессор. В крайнем случае приходится делать ремонт или замену реле.

Как провести замену пускозащитного реле в холодильнике

Пускозащитное реле, несмотря на свои небольшие размеры, имеет важное значение для функционирования агрегата. Оно выполняет следующие функции:

  1. запускает двигатель мотора-компрессора;
  2. организует стабильную работу холодильной установки, блокирую воздействие сбоев электропитания;
  3. предохраняет от перепадов температурного режима.

Пускозащитный механизм объединяет в себе реле двух типов: тепловое и пусковое. Они располагаются в одном корпусе. Подобная конструкция используется в отечественных и импортных бытовых приборах.

Пусковое реле и термо реле

Неполадки в ней выражаются посредством постороннего шума (стуки, гудение, дребезжание), проблемами с запуском мотора-компрессора (вообще не включается, запускается и сразу затихает, слишком долго приходит в рабочий режим) и частым срабатыванием защитной части пускозащитного реле. Эти симптомы провоцируются неисправностями как внутри него, так и снаружи. К причинам, объясняющим последнее относят ненадежное закрепление или неправильную установку детали внутри электрической цепи.

Определить точный диагноз можно, лишь разобрав элемент полностью. Сделать это без соответствующего опыта и специальных знаний довольно трудно. Одно неловкое движение способно вывести агрегат из строя насовсем.

Проверка начинается со снятия крышки. Первыми на глаза попадаются контакты

Особое внимание следует обратить на гнездо, откуда они отходят. Если заметны следы обгорания или окисления, то дальше разбирать деталь смысла нет

Ее следует просто вынуть и заменить на новую. При отсутствии проблем с контактами, мастер обязан просмотреть шток и катушку с сердечником.

Катушка и реле

Если отсутствуют очевидные проблемы все снятые детали очищаются спиртовой салфеткой (от загрязнений) и наждачной бумагой (от коррозии). К наиболее частым причинам относят:

  1. проблемы с одним из реле (тепловым или пусковым);
  2. нарушения системы регулировки;
  3. расхождение контактов;
  4. неполадки в самом моторе-компрессоре.

Все перечисленное решается посредством замены реле. Перед проведением диагностики следует подготовить необходимые инструменты. В частности, плоскую отвертку и тестер. Это устройство, проверяющее работоспособность запчасти. Оно поможет найти причину, если визуальный осмотр не дал результатов. Также понадобится электрическая схема вашего холодильника. Без нее непрофессионалу будет трудно разобраться.

Новое или отремонтированное пускозащитное реле устанавливают следующим образом:

  1. Устанавливают новый механизм на место старого.
  2. Прикручивают винты, присоединяющие элемент к раме компрессора (осуществляют монтаж скобы).
  3. Фиксируют внешние контакты посредством ранее отмеченных проводов.
  4. Проводят монтаж колодки и возвращают проволочный зажим на прежнюю позицию.

Последовательность изображена на фото.

Устройство компрессора холодильника

Фундаментальное физическое правило действует и в быту: тепло передается от тела с большей температурой к менее нагретому. Чтобы происходил обратный процесс, и в бытовом приборе создавался холод, нужно приложить внешнюю энергию в форме механической работы.

Именно по такой схеме действуют холодильные системы. Электричество приводит в действие специальное устройство, которое создает давление и сжимает газообразный хладагент, чтобы перевести его в жидкое состояние. Такой деталью является компрессор, который часто называют «сердцем холодильника». Ведь если он перестает нормально работать, процесс генерации холода невозможен. Помимо компрессионных, известны иные разновидности установок (абсорбционные, термоэлектрические), но в бытовых решениях для дома их не найти.

По конструкции компрессоры чаще всего представляют собой электродвигатель, приводящий в действие одноцилиндровый поршневой насос с клапанным механизмом. Реже встречаются установки линейного типа, где нет вращающихся деталей, а поршень насоса вибрирует от возвратно-поступательных движений сердечника электромагнитной катушки. Однако эти устройства не так распространены, их практически нет на старых моделях холодильников.

Инверторные компрессоры считаются наиболее передовым типом техники, имея ряд заметных преимуществ перед прежними моделями. Их выпускают сегодня ведущие компании отрасли:

  • LG;
  • Liebherr;
  • «Бош»;
  • «Индезит».

Однако оборотной стороной оказывается их избыточная сложность, не позволяющая делать диагностику и ремонт системы в домашних условиях своими руками.

Когда сломался холодильник с инверторным компрессором, не стоит пытаться что-то делать с ним самостоятельно, обращайтесь к квалифицированным мастерам в сервис. Если же установка обычного типа с прямым питанием от 220В, есть шанс запустить заклинивший компрессор холодильника, не прибегая к посторонней помощи. Традиционно более пригодна к самодеятельному ремонту техника отечественных марок («Атлант», «Свияга»).

Где находится компрессор

Двигатель компрессора вместе с поршневым насосом, клапанным механизмом и ресиверами для фреона принято устанавливать на демпфирующих пружинах внутри герметично заваренного металлического кожуха. Эта деталь обычно красится в черный цвет для лучшей теплоотдачи и выглядит как округлый бак с выходящими из него трубками. Размещают его в задней стенке холодильника на металлической раме неподалеку от конденсатора (рассеивающего избыток тепла змеевика из трубок).

Давление внутри запаянного корпуса компрессора при нормальной работе – 10 атмосфер. Электропитание к мотору подается через контакты на наружной стенке бака.

Проверка компрессора на работоспособность

Результат штатной работы компрессора – создание необходимого давления хладагента в системе трубок. Для разных моделей этот показатель варьируется, но принципиально считают, что при выходном давлении меньше 4 атмосфер устройство для эксплуатации непригодно.

Если же целью ремонта будет попытка восстановить нормальную работу холодильника, оценивать состояние компрессора придется по косвенным приметам (шум, вибрация). По отзывам мастеров, две наиболее частые поломки:

  • неисправность электрооборудования, в том числе отказ пускозащитного реле;
  • заклинивание механической части компрессора (ротора его двигателя либо поршня в цилиндре насоса).

Систему проверяют отдельно на каждую из указанных проблем, чтобы понять, какая именно деталь требует ремонта или замены. Для этого понадобится напрямую запустить компрессор холодильника без реле.

Порядок замены температурного реле

  • снимаем накладку верхней петли и откручиваем находящиеся под ней болты;
  • снимаем дверь холодильного отсека;
  • далее, снимаем заглушку в крыше холодильника и выворачиваем один винт (чаще всего он имеет встроенный шестигранник);
  • выкручиваем саморезы, удерживающие крышу (расположены сзади) и снимаем ее;
  • снимаем ручку регулятора температуры;
  • вынимаем регулятор температуры, открутив 2 самореза, которыми крепится кронштейн;
  • меняем узел на новый и производим все действия в обратном порядке.

Как заменить лампочку в холодильнике: виды лампочек и способы их замены

В принципе, где бы ни находился терморегулятор, ремонт его выгладит примерно одинаково:

добраться до детали;
отсоединить капиллярную трубку от тела испарителя;
осторожно вытянуть ее из корпуса;
отсоединить само реле;
осторожно вставить новую сильфонную трубку и надежно закрепить ее на испарителе;
подключить все необходимые провода и прикрепить реле на место.

https://youtube.com/watch?v=gqMQ4v1apzQ

Виды прессостатных устройств

Вариаций исполнения компрессорного блока автоматики всего две. Определение производится исходя из их принципа работы. В первом варианте механизм выключает электромотор в момент превышения установленных пределов уровня давления воздушной массы в пневмосети. Эти устройства называются нормально разомкнутыми.


Схематическое устройство мембранного выключателя давления: 1 – преобразователь давления; 2 и 3 – контакты; 4 – поршень; 5 – пружина; 6 – мембрана; 7 – резьбовое соединение

Другая модель с обратным принципом — включает двигатель, если определяется снижение давления ниже допустимой отметки. Приборы такого типа именуются нормально замкнутыми.

Проблемы с бытовой техникой Индезит, Норд

Холодильники, реализующиеся под брендом Индезит, производятся в РФ в городе Липецк. Они представляют собой оптимальное соотношения стоимости и качества, благодаря чему и популярны среди населения. Норд – это украинская компания по производству бытовой техники, поставляющая свою продукцию в СНГ и страны Европы.

Холодильники и той, и другой фирмы также требуют частой замены пускозащитного или пускового реле. Игнорирование этой проблемы влечет за собой повышение температуры в холодильнике, сбои в функционировании мотора-компрессора, нарушение циркуляции хладагента.

Замена пускозащитного реле

Замена пускозащитного реле в этом случае также может быть проведена дома. Последовательность схожа с той, что описана выше. Более подробно можно посмотреть на видео. Отличия в конструкции Норд, Индезит, Бирюса, Стинол или Атлант незначительны, с ними можно справиться с помощью правильно подобранных реле и электрической схемы.

Во избежание замены бытовой техники следует соблюдать инструкцию по эксплуатации, своевременно проводить размораживание и не ставить в холодильник неостывшую еду. Большинство неполадок возникает вследствие игнорирования простых правил.

Источник

Шаг

Обращаем ваше внимание на то, что любой холодильник нужно содержать, хранить и использовать при соблюдении тех норм, которые заявляет производитель. В большинстве случаев обычная аккуратность приводит к тому, что техника служит на порядок больше времени, а поломки не доставляют неудобств их владельцам, как с точки зрения временных затрат, так и с точки зрения финансов

Удачной эксплуатации!

Вам понадобятся:

  • 1. термостат для холодильника Ranco K59-L1275

    термостат для холодильника Ranco K59-L1275

    500 р.

  • 2. термостат для холодильника Ranco K59-P1686

    термостат для холодильника Ranco K59-P1686

    420 р.

  • 3. термостат для холодильника Ranco K59-Q1902

    термостат для холодильника Ranco K59-Q1902

    367 р.

  • 4. термостат для холодильника Ranco К50-L3392

    термостат для холодильника Ranco К50-L3392

    400 р.

Как найти реле?

Терморегулятор находится либо внутри, либо снаружи холодильника. Он всегда подключен к ручному управлению температурными условиями в холодильной камере. Режим задается либо за счет нажатия кнопки, либо воздействием на специальную ручку.

Прежде терморегулятор устанавливался внутри камеры. В этом случае внешне он выглядит как пластиковый короб, прикрепленный к одной из внутренних панелей. Подобное расположение встречается в устаревших холодильниках «Атлант».

Чтобы получить доступ к терморегулятору, необходимо:

  • отсоединить переключатель температуры;
  • снять защитный корпус.
Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Pto-shop
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
