Самостоятельное подключение и регулировка реле холодильника

Как подключить компрессор от холодильника с конденсатором?

Как подключить компрессор от холодильника с конденсатором?

Чтобы подключить компрессор от холодильника к сети с конденсатором, вам нужно для начала подключить к сети мотор клеммами. Создайте контакт с общим, а после рабочим проводом. На старт энергию дают коротким контактом голого провода.

После того как вы подключитесь к сети, из прибора услышите гудение. Двигатель начнёт выдувать воздух, контактируя с выходом. Подождите около 15 минут. Холодильник нагреется до 50 градусов. Но не ждите перегрева. И двигатель заработает. Если подключить двигатель от холодильника не удалось, нужно проверить все части питательной цепи.

Ротационные компрессоры

Используется система, состоящая из двух роторов ведущего и ведомого. Вращаясь навстречу друг другу, и соприкасаясь по всей длине, создаётся давление газа.

Устройство выполнено так, что между роторами и корпусом нет зазоров, порции газа, образованные заборными камерами расходятся в разные стороны и легко захватываются двумя валами.

Хладагент, попадая в камеры при уменьшении их объёма, сжимается, а после перенаправляется, через специальное отверстие малого диаметра, в конденсатор. Особенность в том, что один из роторов принимает на себя большую часть порции, в соотношении 4 к 6.

Преимуществом такого исполнения является высокий КПД, а из-за того, что скорость вращения роторов не зависит от давления, обеспечивается устойчивое состояние. Вибрация и шум практически отсутствуют. Так как роторы соприкасаются без зазоров, а между ними находится масло, то трение отсутствует и высокая скорость вращения не нужна.

Это приводит к низкому значению потребления мощности. Масло, за счёт поверхностного натяжения, образовывает пробку между рабочими частями и корпусом, что приводит к повышению давления.

Использование двух роторов на одном валу оправдывается повышением надёжности и эффективности. Оставаясь неизменным по принципу работы, сама конструкция может иметь различные вариации. Расположение на роторе дополнительно двух пластин привело к возможности получить большее давление, но привело к увеличению трения и усложнению конструкции.

В некоторых моделях используется качающийся ротор. Это вызвано тем, что в последнее время стал применяться новый тип хладагента. Ранее, охлаждающий газ за счёт содержания в своём составе хлора, образовывал дополнительную защитную ферро-хлоридную плёнку. Эта плёнка не только уменьшала трение, но и снижала возможность появления коррозии.

Одновременно с этим применение новых хладагентов привело к потере давления, из-за потерь во время перетекания газа между ротором и цилиндром корпуса, а также цилиндром и торцом пластинки. Для уменьшения потерь на трении и перетекании, пластина с ротором выполняется одной деталью.

Как заменить реле в холодильнике (порядок замены в разных моделях)

Норд, Аристон, Индезит, Стинол

Холодильники этих марок обладают сходной конструкцией. Замену лучше проводить в следующем порядке:

  • выключить вилку из розетки;
  • открутить винт, крепящий шланг к задней панели;
  • вывинтить шурупы, крепящие заднюю панель мотора;

Демонтаж Норд, Аристон, Индезит, Стинол

  • снять панель и отодвинуть ее;
  • пассатижами или острогубцами отжать защелки реле;
  • снять неисправную деталь;
  • отсоединить контакты и промаркировать провода.

Далее следует взять исправное устройство и установить, соблюдая обратный порядок действий.

Атлант и Минск

Эти популярные марки выпускаются на одном заводе и обладают сходным устройством.

Чтобы снять реле на холодильниках марок Атлант или Минск, следует:

  • Убедиться в том, что устройство отключено от электрической сети.
  • Аккуратно снять проволочный зажим, удерживающий реле.
  • Снять контакты
  • Промаркировать провода. Это поможет не перепутать их при сборке, особенно на старых холодильниках с потемневшими или изменившими цвет проводами.
  • Отвинтить винты, крепящие реле к корпусу мотора – компрессора.
  • Снять устройство, отжав проволочный зажим.

Демонтаж Атлант, Минск

Исправное реле монтируют в таком порядке:

  • Установить устройство на корпус мотора – компрессора.
  • Привинтить его, надежно закрепив скобу.
  • Присоединить провода в соответствии с выполненной при демонтаже маркировкой.
  • Вернуть на место проволочный зажим.

Liebherr

Холодильники этой марки отличаются высокой надежностью, но, тем не менее, выход пускозащитного реле из строя также случается. Типичные причины неисправности:

  • перегрев спирали;
  • потеря гибкости биметаллической пластины;
  • заклинивание контактной группы.

Ввиду высокой стоимости комплектующих, можно попробовать диагностировать эти неисправности самостоятельно. Реле на холодильниках Liebherr смонтировано рядом с мотор-компрессором и доступно непосредственно со стороны задней стенки.

Если снять пластмассовую крышку, то можно осмотреть детали устройства. Контактные группы можно зачистить мелкой шкуркой. Следует также проверить исправность возвратной пружины.

Снятие реле Liebherr

Если после зачистки контактов устройство не заработало, следует вывинтить винты крепления, расположенные в углах прибора, отсоединить подводящие провода и заменить реле. Новое реле нужно установить точно в таком же положении, что и старое. Нарушение ориентации приведет к тому, что контакты не будут уходить вниз под действием силы тяжести.

Если вы не уверены в своих знаниях электротехники, лучше не рисковать и все-таки вызвать мастера. Стоимость ремонта в сервис-центре, как правило, все-таки ниже, чем цена всего холодильника.

Холодильники Бирюса производят в городе Красноярске. Завод-производитель характеризуется как предприятие полного цикла, что обуславливается самостоятельным изготовлением более 80% всех компонентов. Остальные детали поставляются мировыми производителями, в частности, Danfoss, Ticona, Samsung.

Помощь специалистов могут предоставляться бесплатно или со скидкой благодаря наличию таких бонусов как гарантийный и постгарантийный ремонт. ОАО «КХЗ Бирюса» появилась в 1963 году, уникальное название завод получил в честь реки Бирюсы, несущей свои воды на территории Сибири.

Запуск асинхронного двигателя однофазной сетью 230 вольт

Напряжение 380 вольт – три фазы по 230 вольт каждая, оба случая рассматривают действующее значение. Вызывающее на пассивном сопротивлении аналогичный тепловой эффект. Переменное напряжение непрерывно меняется, цифру усредняют по времени. Результат называют действующим (эффективным) значением величины.

Чтобы двигатель асинхронного типа работал правильно, поле статора должно вращаться. Легко обеспечить (доказано Николой Тесла): на три обмотки подать соответствующие фазы. Происходит векторное сложение полей. Результирующий вектор плавно вращается, увлекая ротор. КПД трехфазных двигателей сети 380 В максимальный из прочих разновидностей, типов включений. В промышленности применяется непривычный жилому дому вольтаж. Может жилец получить 380 В? Гипотетически – да. Профессиональный электрик найдет три фазы, сдвинутые друг относительно друга на нужный угол (120 градусов).

Фаза одна. Вращение поля невозможно принципиально. Движение получают, складывая минимум два вектора. Приходится использовать услуги конденсатора, сдвигающего напряжение на 90 градусов. Фактически при схеме звезды или треугольника одна обмотка выполняет роль пусковой, заставляет поле вращаться. В дальнейшем величина меняется линейно, поскольку двигатель набрал обороты, инерции хватит сохранить вращательное движение. Переменное поле будет ритмично толкать ротор в нужном направлении. Плавность уступает результирующей сложения трех векторов, функционированию домашней бытовой техники хватает.

Что делает пусковая обмотка. Двигатель не войдет в рабочий режим, создает второй вектор, который в первом приближении позволяет считать поле внутри двигателя вращающимся. Неровного круга сдвинуть, раскрутить ротор хватает. Обороты набраны, пусковая катушка должна быть отключена, толку минимум, энергия тратится немалая, снижая КПД устройства.

Как подключить пусковое реле

Самостоятельная установка нового механизма должна сочетаться с определенным уровнем знаний, в противном случае следует вызвать мастера. Если холодильник поступил без пускового реле, не было визуального осмотра его правильного местоположения, то рекомендуется ознакомиться с инструкцией производителя.

Схема подключения пускового реле стандартная:

  • отключить электроприбор от сети;
  • подождать несколько минут для полного обесточивания оборудования;
  • открепить шланг водоснабжения от задней стенки и отодвинуть, чтобы случайно не повредить;
  • выкрутить крепежные элементы, фиксирующие защитную панель, убрать в сторону;
  • старое пусковое реле удалить, если его нет, найти местоположение на компрессоре;
  • подсоединить разъем к новому устройству;
  • вставить на положенное место;
  • подключить провода согласно маркировке;
  • зафиксировать пусковой механизм винтами, защелками;
  • поставить заднюю панель на место, прикрутить;
  • прикрепить шланг водоснабжения, зафиксировать;
  • включить в электрическую сеть для проверки.

Профессионалы рекомендуют использовать защитные перчатки для предупреждения повреждений рук. Самостоятельное подключение современных разновидностей пускового реле может вызвать ряд затруднений, которые исправить своими силами не всегда возможно.

Пусковое реле – важная деталь холодильника, запускающая электродвигатель, защищающая оборудование от поломок. Выход из строя элемента приводит к появлению нехарактерного шума, не включению техники. Выявить неисправность, провести ремонт, замену можно самостоятельно, но при отсутствии определенных знаний лучше обратиться к специалистам.

Устройство и как работает

Реле в холодильнике считается важным элементом, который отвечает за правильное питание установленного асинхронного двигателя. Особенности устройства заключаются в следующем:

  • Поле, находящееся внутри устройства двигателя, должно обязательно вращаться. Проверить это можно только при подаче на три обмотки фазы правильного значения. Для обеспечения подобных условий требуется трехфазная сеть 380В, но в бытовых условиях она не встречается. Пускозащитное реле холодильника устанавливается в случае питания устройства от двухфазной сети.
  • Вращение поля возможно только при наличии двух векторов. Для смещения поля требуется компрессор, который обеспечивает сдвиг напряжения на 90 градусов. В этом случае плавный пуск практически невозможен, однако создаваемых условий достаточно для бесперебойной работы устройства.
  • Создается второй вектор, благодаря которому поле начинает вращаться. Создаваемой силы достаточно для раскрутки ротора. Для повышения эффективности установки и экономии энергии катушка отключается.

Работает устройство по простой схеме, пусковое реле холодильника может прослужить долго. Принцип действия характеризуется следующими особенностями:

  • Пусковое реле для компрессора холодильника в начале работы определяет максимальный показатель энергопотребления. При этом подобное устройство применяется в качестве дополнительной защиты, устанавливается тепловое реле, при нагреве основного элемента происходит разрыв цепи.
  • Устройство характеризуется различными принципами работы. После прохождения промежутка времени происходит нагрев основной части и отключение реле, за счет чего снижается показатель энергопотребления.

Реле мотора может классифицироваться по конструктивным признакам. Наибольшее распространение получили нижеприведенные варианты исполнения:

  • Таблетки. Подобное исполнение пускового реле изготавливается при применении вещества, которое способно расширяться при нагреве. На момент пуска двигателя устройство холодное, но по мере работы оно нагревается. Постоянное повышение температуры приводит к размыканию цепи, рабочей остается только катушка.
  • Индуктивное реле. Это устройство работает по принципу взаимодействия двух электромагнитов. Максимальное количество тока, которое подается, приводит к взаимодействию сердечника и контакта пусковой катушки. Если сила тока падает, то соединение ослабляется.
  • Реле компрессора с биметаллическими пластинами. Этот вариант исполнения размыкает контакт практически сразу после повышения температуры.

Термостаты Индезит изготавливаются при применении различных материалов. Каждый производитель использует свои технологии производства, от которых зависят эксплуатационные характеристики.

Как подключить и отрегулировать реле

Если холодильник совсем перестал включаться, то провести проверку будет по выше описанной схеме не представляется возможным.

Для начала следует произвести демонтаж. Выключите холодильник из розетки, удалите регулировочную ручку, крепеж и снимите все защитные элементы.

Для заземления используется провод желтого цвета (чаще всего на нем также имеется зеленая полоска).

Этот кабель не трогайте, а все остальные соедините друг с другом (лучше всего – установить специальную шину, которая соединяет контакты). Если после этого холодильник не включается, это означает, что проблема скорее всего в компрессоре.

Очень важно понимать и помнить какой именно провод для чего был предназначен. Очень важно перед заменой проверить работу компрессора

Если компрессор работает исправно, значит следует осторожно снять реле и подключить на старые провода новое устройство. Помните, что перепутав провода, можно вывести из строя новое реле

Очень важно перед заменой проверить работу компрессора

Если компрессор работает исправно, значит следует осторожно снять реле и подключить на старые провода новое устройство. Помните, что перепутав провода, можно вывести из строя новое реле

Помните, что перепутав провода, можно вывести из строя новое реле.

Чтобы отрегулировать компонент, советуем задействовать вышеописанную схему: поместите термометр внутрь камеры, запустите холодильник по максимуму и ожидайте выключения. Каждый раз настраивайте реле так, чтобы выключение мотора происходило одновременно с достижением установленной температуры.

Пусковое реле отключается после набора необходимого количества оборотов дополнительный защиты. В первые минуты своего рабочего режима устройство тратит максимальное количество электроэнергии, вследствие чего происходит нагрев биметаллической пластины. Она воздействует на контакты, которые разъединяясь останавливают реле.

Существует несколько разновидностей пусковых устройств. Принцип их действия остается прежним, а в конструкции наблюдаются некоторые отличия. Наиболее популярными сегодня считается пускозащитные (пусковые) реле, которые относят к индукционным и «Таблеткам».

Исходным материалом для последних является вещество, способное расширяться при повышении температурного режима. Своевременное отключение реле происходит за счет нагрева таблетки, которая, расширяясь, вызовет расхождение контактов. Цепь прервется, и пусковая катушка остановится.

Реле на компрессоре

В индукционном пусковом или пускозащитном реле все построено на основе электромагнитов. Когда необходимые обороты для запуска компрессора набраны, сердечник с контактами катушки начинают свое взаимодействие, что провоцирует падение силы тока и последующее отключение пускового реле.

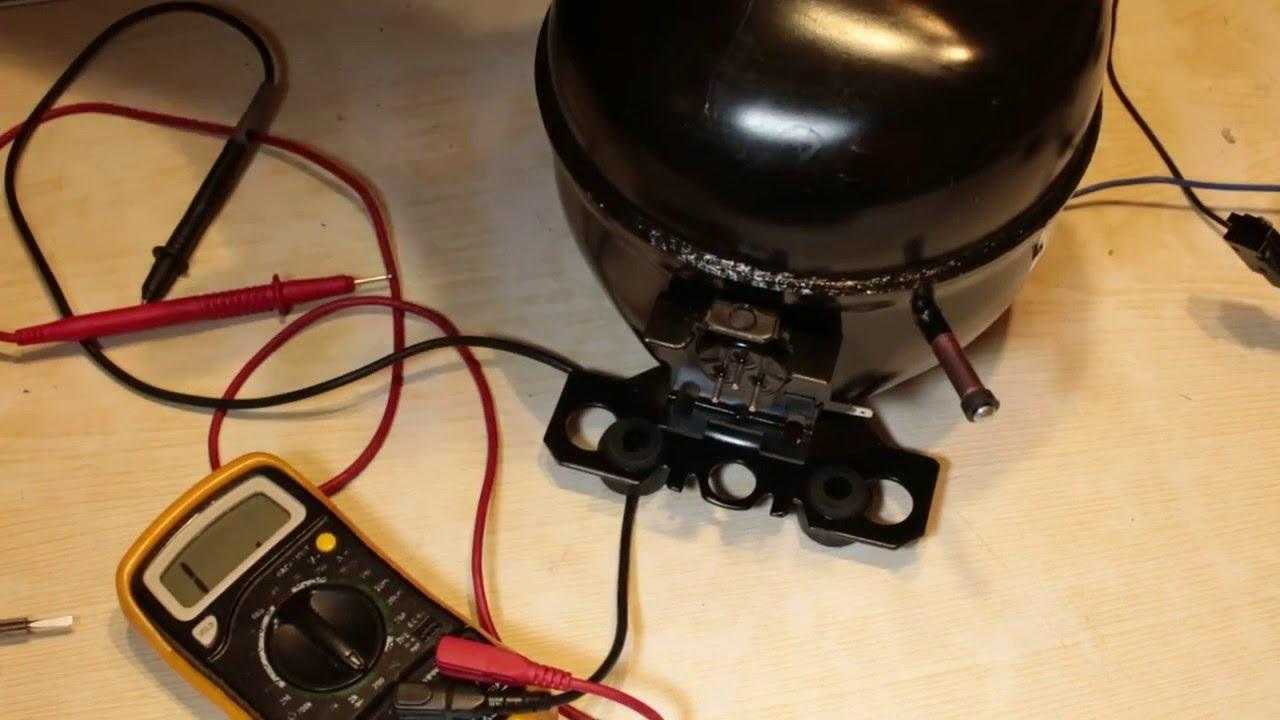

Электрическое сопротивление обмоток компрессора холодильника

Независимо от того, какой холодильник нужно продиагностировать и как он выглядит, нужно обращаться к специалисту. Часто плохой запуск из-за того, что реле 103n0021 не может расклинить контакты пуска, у производителей Атлант, Индезит и Аристон.

При сбое в работе компрессора необходимо проверить с помощью тестера сопротивление

При проверке, осуществляется замер между поверхностью корпуса и контактами. Для этого на корпусе находится определенная точка, и за нее закрепляется клемма, причем выбирается место без краски. Поочередно проводится подключение второй клеммы к контактам и, если сопротивление нормальное, то мультиметр покажет знак бесконечности. Если такого значка нет, значит где-то, есть неисправность, а потому требуется провести снятие крышки на пусковом реле, отключение этого устройства.

Сопротивление проверяется посредством омметра в определенной последовательности:

  1. Сверяется сопротивление между контактами, расположенными снизу.
  2. Проводится исследование между теми контактами, один из которых расположен снизу слева и сверху слева.
  3. Исследуется нижний и верхний правый контакт.

Все полученные данные нужно сверить со специальной таблицей, что позволит получить ответ об оптимальном значении сопротивления именно для данной модели

Важно помнить о том, что сопротивление пусковой обмотки намного выше рабочей, однако крайне редко в импортных моделях, это может быть наоборот

Принцип действия пускозащитного реле

Пусковую катушку нужно отключить, когда обороты набраны. В момент старта обмотки потребляют большой ток, эффект позволяет отследить момент перекоммутации. Пусковое реле холодильника выполняет защитные функции (не всегда). Опцию реализует разогрев чувствительного элемента электрическим током. Порог превышен – цепь разрывается, невзирая, достигнут нужный режим холодильника согласно показаниям термостата или нет. Придумано две схемы работы пускового реле (одновременно может быть защитным):

«Таблетки» работают на основе материала, расширяемого нагревом. Изначально рабочий элемент холодный, пусковая обмотка потребляет ток, обеспечивая плавный пуск асинхронного двигателя. Постепенно температура таблетки поднимается, вызывая размыкание контакта, включенной остается рабочая катушка. Полагаем, для поддержания режима внутри реле установлен механизм предотвращения охлаждения таблетки. Дроссель рабочей обмотки, греющий элемент. Если таблеточное реле ломается, часто внутри можно услышать шорох рассыпавшегося порошка, изменяя положение корпуса прибора. Индукционные реле основаны на действии электромагнитов. При запуске ток большой и за счет этого сердечник прижимает контакты пусковой катушки. Со временем потребление двигателя падает

В результате сила тока уже не уравновесит пружину, контакты пусковой катушки размыкаются Обратите внимание: важно сориентировать реле в пространстве правильно. Часто сердечник падает, увлекаемый действием силы тяготения Зато и тестировать такие элементы гораздо проще: повертите из стороны в сторону, чтобы контакты пускового реле изменяли сопротивление от нуля до бесконечности

С таблетками часто идут в одном корпусе тепловые реле на биметаллической пластине. Через него проходит ток рабочей катушки. Как только величина превысит порог срабатывания, то контакты размыкаются, останавливая компрессор. Схема реле холодильника биметаллического типа основана на нагреве чувствительного элемента. В этом нет ничего сложного! Две пластины приварены друг к другу плотно. Коэффициент расширения металлов в них различен. Когда происходит нагрев двойная пластина изгибается в сторону материала, который меньше удлиняется. Становится возможным срабатывание реле. Такая схема часто применяется бытовой техникой.

В индукционных реле часто используется нагревающаяся спираль. Здесь материал уже один. Но греет (!) биметаллическую пластину. Через спираль проходит ток рабочей катушки. Если ампераж слишком велик, то биметаллическая пластина разрывает контакты. У индукционного пускозащитного реле виды неисправностей следующие:

  • перегорела спираль, в этом случае контакты не будут звониться в любом положении;
  • заклинило сердечник, запуск двигателя не выполняется, или мотор глохнет через 5 – 10 секунд;
  • нарушен режим работы пластины, холодильник отключается даже в нормальном режиме.

Хотим обратить внимание: тепловая защита полностью аварийная. В нормальном режиме работы срабатывать реле не должно. В то же время пусковая функция сопровождает холодильник в течение периода эксплуатации

Процесс переключения сопровождается легким щелчком. Пускозащитное реле в холодильнике часто слышим, когда прибор работает

В то же время пусковая функция сопровождает холодильник в течение периода эксплуатации. Процесс переключения сопровождается легким щелчком. Пускозащитное реле в холодильнике часто слышим, когда прибор работает.

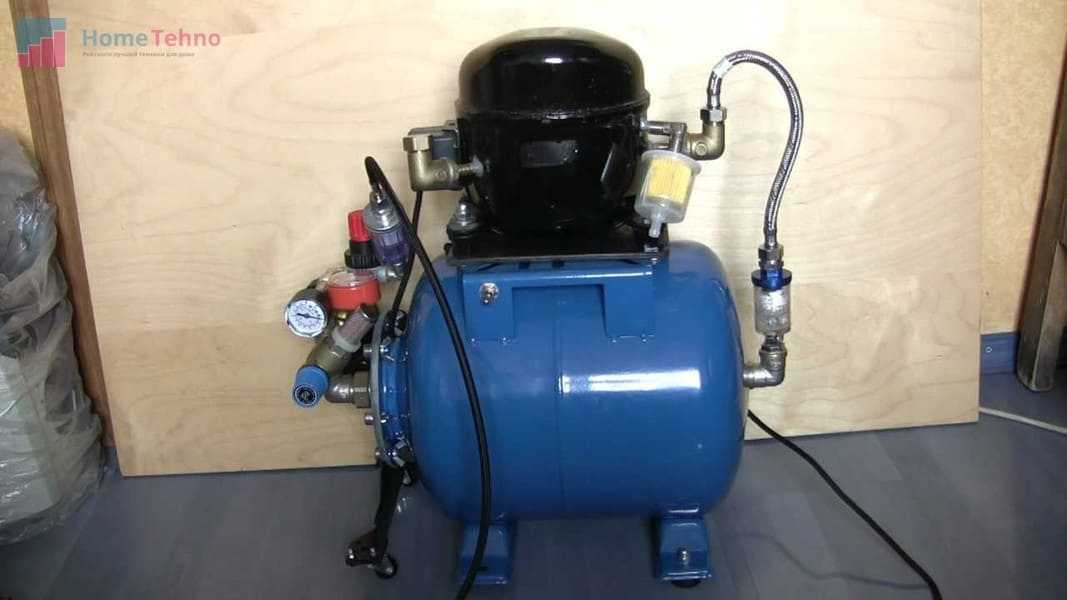

Комплектация блока автоматики компрессора

Конструкция реле представляет из себя малогабаритный блок, оснащенный приемными патрубками, воспринимающим элементом (пружина) и мембраной.

К обязательным подузлам относят – разгрузочный клапан и механический переключатель.

Воспринимающий узел прессостата составлен из пружинного механизма, изменение силы сжатия которого осуществляется винтом.

Согласно заводским стандартизированным настройкам коэффициент упругости устанавливается на давление в пневмоцепи 4-6 ат, о чем сообщается в инструкции к прибору.

Недорогие модели эжекторов не всегда оснащены релейной автоматикой поскольку подобные приборы монтируются на ресивере. Тем не менее при длительном режиме работы для устранения проблемы перегрева элементов двигателя есть смысл устанавливать телепрессостат

Степень жесткости и гибкости элементов пружины подчинены температурным показателям окружения, поэтому абсолютно все модели промышленных устройств спроектированы для устойчивого функционирования в среде от -5 до +80 ºC.

Мембрана резервуара подсоединена к выключателю реле. В процессе передвижения она осуществляет включение и отключение прессостата.

Узел разгрузки подключен к воздухоподводящей магистрали, что позволяет выпустить в атмосферу из поршневого отсека лишнее давление. При этом происходит разгрузка подвижных частей компрессора от излишнего усилия

Разгрузочный элемент расположен между обратным клапаном эжектора и блоком компрессии. Если привод мотора прекращает работу, активизируется отдел разгрузки, посредством которого стравливается лишнее давление (до 2 атм) из поршневого отсека.

При дальнейшем старте или ускорении электромотора создается натиск, закрывающий клапан. Таким образом предотвращается перегруженность привода и упрощается запуск прибора в выключенном режиме.

Есть система разгрузки с временным интервалом включения. Механизм остается в открытом положении при старте мотора в течение заданного промежутка. Этого диапазона хватает для достижения двигателем максимального крутящего момента.

Механический выключатель требуется для старта и остановки автоматических опций системы. Как правило, в нем две позиции: «вкл.» и «выкл.».

Первый режим включает привод и компрессор действует по заложенному автоматическому принципу. Второй – предотвращает случайный запуск мотора, даже когда давление в пневмосистеме на низком уровне.

Запорная арматура позволяет избежать аварийных ситуаций при выходе из строя элементов схемы управления, например, поломки поршневого узла или внезапной остановки мотора

Безопасность в промышленных конструкциях должна находиться на высоком уровне. Для этих целей компрессорный регулятор оснащают предохранительным клапаном. Таким образом обеспечивается защита системы при некорректном действии реле.

При нештатных ситуациях, когда уровень давления выше допустимой нормы, а телепрессостат не срабатывает, включается в работу предохранительный узел и выполняет сброс воздуха.

Опционально в качестве дополнительного защитного оборудования в обзорном устройстве может использоваться и тепловое реле. С его помощью выполняется мониторинг силы подающего тока для своевременного отключения от сети при возрастающих параметрах.

Во избежание выгорания обмоток двигателя приводится в действие выключение питания. Установка номинальных значений осуществляется посредством специального регулирующего устройства.

Проверка реле холодильника на работоспособность

Если холодильная установка не включается либо ее включение происходит нерегулярно, то скорее всего дело в пусковом реле. Причиной его неисправности могут быть:

  • Окисление или обгорание контактов.
  • Механические повреждения.
  • Перегрев позисторного элемента.
  • Нарушение крепления реле, приводящее к его неправильному расположению.
  • Перегорание спирали.
  • Заклинивание сердечника.

Не нужно спешить покупать новое реле холодильника, лучше узнать, как его проверить, и попробовать сделать это.

В индукционном механизме вытаскивается соленоид, проверяются контакты, при окислении, зачищаются наждачной бумагой. Может быть сломан сердечник, тогда его нужно заменить. Протереть спиртом соприкасающиеся поверхности. Проверить целостность всех элементов. Необходимо помнить, что реле данного типа устанавливаются строго в определенном направлении, указываемом стрелкой. После вышеперечисленных действий присоединяем реле к компрессору и включаем холодильник. Если двигатель не заработал, то вероятнее всего поломка компрессора.

Проверка устройств РТП-1 и РТК-Х

Для проверки поставить реле в правильное положение (стрелкой вверх) и прозвонить мультиметром 1 и3 контакты.


Схема устройства РТК-Х

Если контакты прозваниваются, то реле исправно. В данных моделях желателен визуальный осмотр, так как замыкание может произойти через пластину держателя контактов.

Проверка устройств ДХР и LS-08B

ДХР нужно положить планкой с клеммами вверх и проверить мультиметром целостность между 1 и 3 либо 1 и 4.

LS-08B расположить внутренней стороной вверх, прозвонить между 2 и всеми клеммами или между 3 и всеми клеммами. Где контакты не прозваниваются, там ищите неисправность.
