Как подключить компрессор холодильника напрямую без реле

Разновидности компрессоров в холодильниках

Чаще всего в быту используются компрессоры на основе поршня с перепускными заслонками, втягивающими газ при разряжении через один клапан и выталкивающим его после сжатия через другой. Обычный компрессор, с кривошипно-шатунным преобразованием вращения вала мотора в движение поршня, называют коллекторным. Такие узлы установлены на бюджетных моделях. Они шумные и сильно нагреваются из-за большого количества движущихся частей в компрессоре.

Линейные компрессоры имеют камеру сжатия с поршнем. Из системы исключен коленвал. Поршень работает непосредственно от соленоида, преобразовывая переменный ток в механическую энергию движения поршня. Линейными двигателями оснащаются модели среднего ценового сегмента. Энергоэффективность компрессоров выше, они относятся к классу А. Пуски и остановы оборудования по заданию терморегулятора менее шумны.

Инверторные компрессоры – оборудование для непрерывной работы с переменной производительностью для поддерживания режима в камерах. Бесшумная работа, высокая экономичность, надежность всей системы – следствие установки электронного преобразователя в бесщеточный мотор. Поступающий ток с частотой 50 Гц выпрямляется и переводится в переменный, нужной частоты. Это обеспечивает переменную скорость вращения. Высокая стоимость и зависимость от стабильных параметров на линии питания – препятствия для внедрения новинки во все модели.

Все моторы-компрессоры имеют сложное устройство, герметично запрессованы в корпусе. Внутренние поломки приводят к замене всего узла. К внешним комплектующим относят пусковое и температурное реле, крепление на раме, прокладки.

Преимущества продукции

Положить дверь на мягкую поверхность панелью внутренней вверх.
Степень заморозки от положения терморегулятора не зависит. Затем купить ремкомплект подходящего размера.
В таком случае лучше не подгибать ее, а обернуть соотв. Иногда чувствуется запах подгоревшей изоляции; при осмотре обнаруживаются пригоревшие контакты. В последнем случае ТЭН испарителя будет все время греться, но на ощупь по неразобранному холодильнику определить это трудно, ТЭН маломощный.
Он должен работать ненормально, на коротком цикле, так как таймер включается сразу. Это было замечено руководителями всемирного монстра под названием DuPont, крупнейшего химического концерна.
Он существует для теплообмена — отводит конденсирующиеся пары фреона, которые поступают из компрессора, в окружающую среду. Затем мотор вновь отключается. Примечание: абсорционные холодильные системы превосходят по экономике компрессионные при относительно небольшом охлаждении больших объемов, напр.

Как проходит подключение компрессора?

Более того, преднамеренная, тщательно спланированная и организованная коммерчески направленная ложь. Что ж, больше ничего и не остается. Важный момент также безопасность. Схема расклинивания компрессора холодильника Если же после подключение компрессора он не работает, причиной поломки может быть заклинивание механизма.

Капилляр, испаритель, компрессор, конденсатор и соединяющие их трубопроводы составляют холодильный контур. Полезная информация. В результате выходит, что к нашему реле подключено 4 шнура — 2 от конденсатора, и 2 от вилки. Холодильник должен заработать. Выявление возможных неисправностей Учитывая незначительное количество элементов реле, можно последовательно проверить их на работоспособность.

Стыковка патрубков компрессора с заправочной, нагнетательной и отсасывающими линиями должна быть 6 см, а диаметр 6 мм. Поэтому легального импорта абсорбционных холодильников на горючих газах в РФ и многие другие страны нет. Причины неисправности В основном причинами неисправности компрессора служат: Понижение или повышение напряжения в электросети; Скачки напряжения; Перегрев частей холодильника, вследствие непосредственной близости отопительных приборов; Самостоятельные замены неисправных деталей или их ремонт; Повреждения корпуса или конденсатора при перемещении рефрижератора. Электрическая схема холодильной установки Атлант спроектирована таким образом, чтобы предотвратить быстрый выход их строя элементов, которые в нее входят.
Как подключить компрессор от холодильника

Замена реле холодильника

Замена реле в холодильнике проводится в сервисном центре или самостоятельно в домашних условиях. Для проведения работы требуется тестер и отвертка, которой выполняется демонтаж элемента.

Снятие реле

Самостоятельно снять устройство можно с учетом нижеприведенных моментов:

Перед проведением любых работ устройство должно быть отключено от сети, после чего нужно подождать некоторое время для обесточивания всей системы.
Тип РТП снимается путем простого отсоединения контактов. Реле на холодильник для пуска двигателя часто устанавливается без изоляции контактов, что становится причиной появления окиси на контактах. Поэтому могут возникнуть проблемы с демонтажем.
Заменить устройство можно с учетом того, каким образом оно крепится. Применяются заклепки, винты и защелки. Выкрутить винты можно отверткой, защелки отжимаются.

Тип применяемого метода крепления во многом зависит от модели холодильника. Заменить механизм можно самостоятельно только путем подбора реле с учетом характеристик оборудования.

Выбор реле

Проведя проверку механизма, часто можно обнаружить, что нужно провести его полную замену. Пусковое реле холодильника выбирается с учетом нижеприведенных моментов:

Технических характеристик, которые указываются в инструкции по эксплуатации.
По параметрам установленного двигателя.
Механизм продается по различной цене: от 500 до 3000 рублей.

Производители указывают то, какие должны устанавливаться механизмы.

Подключение реле

Подключить к компрессору можно самостоятельно. Работа проводится по следующей схеме:

отключить электроприбор от сети;
подождать несколько минут для полного обесточивания оборудования;
открепить шланг водоснабжения от задней стенки и отодвинуть, чтобы случайно не повредить;
выкрутить крепежные элементы, фиксирующие защитную панель, убрать в сторону;
старое пусковое реле удалить, если его нет, найти местоположение на компрессоре;
подсоединить разъем к новому устройству;
вставить на положенное место;
подключить провода согласно маркировке;
зафиксировать пусковой механизм винтами, защелками;
поставить заднюю панель на место, прикрутить;
прикрепить шланг водоснабжения, зафиксировать;
включить в электрическую сеть для проверки.

После этого проводится установка исправного устройства. Сложная схема подключения предусматривает подключение дополнительных проводов, за счет которых осуществляется управление устройством.

Если холодильник работает не стабильно и проверяли реле, есть вероятность выхода из строя одного из важных узлов. Невысокая стоимость механизма позволяет заменить его быстро и без существенных затрат. На момент установки нового устройства нужно быть аккуратным, так как неправильное подключение может привести к неисправности.

Местоположение устройства

Реле компрессора РТП-моделей имеет некоторые отличия, и может быть расположено на проводе (без крепления к раме). Рабочий процесс, при этом, осуществляется с компрессором ДХМ, и отличается от ДХР меньшими показателями тока при срабатывании. Такое устройство дает возможность качественно защищать компрессор при наличии подобного тока опускания.

Перед покупкой реле, важно проверить его соответствие с типом компрессора. Качественная установка также имеет значение

Оптимальным вариантом при выборе устройства является приобретение марки изделия, аналогичного установленному ранее.

Перечень работ, производимых нашими мастерами по ремонту холодильников:

диагностика (дефектация);
замена дверной ручки;
починка трубопровода;
замена термостата;
замена мотор-компрессора;
доработка испарителя;
замена дефростера;
перевеска двери (чтобы сама закрывалась);
ремонт электрической схемы холодильника;
ремонт испарителя холодильника;
заправка фреоном (устранение утечки хладагента);
замена конденсатора;
замена нагревателя;
замена пускового реле;
замена клапана оттайки;
регулировка дверей;
ремонт вентилятора испарителя;
замена уплотнительной резины;
замена лампы освещения холодильной камеры;
замена фильтра;
замена шланга слива;
ремонт электронных плат

Существует два основных вида ремонта – автоматики холодильника и капитальный. Капитальный ремонт холодильного агрегата выполняется в случае выхода из строя таких деталей, как испаритель, конденсатор, компрессор. Для выполнения капитального ремонта в первую очередь осуществляется удаление хладагента из холодильного агрегата, затем производится замена неисправной детали и фильтра. После проведения вышеуказанных операций восстанавливается герметичность системы с помощью высокотемпературной пайки. Далее, система освобождается от воздуха и заправляется определённым количеством хладагента. Как видно из всего вышесказанного – капитальный ремонт холодильника процесс достаточно сложный и трудоёмкий, выполнение которого нужно доверять только профессионалам. Линейный ремонт холодильников заключается в определении неисправного узла в сложной системе автоматики холодильника и его замене. Основной задачей здесь является правильно выполненная диагностика. Замена элементов автоматики так же процесс непростой, так как порой связан с разборкой и сборкой большей части холодильника. В нашей компании работают опытные мастера по ремонту холодильников на дому, являющиеся профессионалами своего дела – звоните нам, и ваш холодильник уже сегодня будет в строю!

В этом руководстве даётся краткое изложение методов производства дефектации, контроля качества, применительно к условиям специализированных передвижных, стационарных мастерских и производственных участков, оснащённых необходимым оборудованием для производства качественного ремонта холодильных приборов.

Дефектация прибора должна включать следующие специальные проверки:

внешний осмотр на предмет проверки комплектности;
проверка состояния отдельных частей на отсутствие механических повреждений, коррозии;
определение нарушения полимерно-порошковых и защитных покрытий;
выявление отдельных признаков наличия неисправностей, таких как масляные пятна, указывающие места утечки фреона;
проверка целостности цепей электросхемы;
проверка на герметичность;
проверка испарителя на обмерзание;
проверка энергетических параметров холодильного прибора;
проверка пусковых характеристик электродвигателя компрессора в диапазоне допустимых колебаний напряжений (10% от номинального значения ХКВ, от -15 до + 15% — для компрессоров типа ЭК (ОК), ЭКМ (ОКМ));
проверка шумовых характеристик;
проверка величины сопротивления изоляции;
проверка прочности изоляции.

При диагностике, выполняя ремонт холодильника, должна использоваться аппаратура аналогичная той, которая применяется при контроле качества ремонта и испытании агрегата и остальных его элементов.

Подготовка холодильника к ремонту

Подготовка съёмного холодильника к ремонту включает в себя нижеследующие операции:

внешняя мойка (чистка) холодильника;
удаление из системы фреона и слив масла;
составление дефектной ведомости, с полным перечнем выявленных дефектов и отметкой мест утечки;
закрепление ремонтируемого холодильника на приспособлении.

Подготовка несъемного холодильника к ремонту включает в себя нижеследующие операции:

удаление из системы фреона;
распайка и демонтаж его сборочных единиц из шкафа, внешняя мойка (чистка) отдельных элементов;
составление дефектной ведомости;
крепление элементов холодильника на тележке.

Что делать, если устройство не морозит?

Чаще всего холодильник работает, но не морозит из-за потери хладагента. Если это ваш случай – вызывайте мастера.

Также читайте: Как удалить грязь с кондиционера: советы экспертов очистке

Утечка агента происходит из-за трещин, они видны, стоит проверить специальной техникой. Мастер уберёт повреждения и зальёт новый фреон. Но если образовалось много новых трещин, то придётся поменять всю систему.

Причина в том, что холодильник работает, но не морозит, может быть, и в поломке терморегулятора. Мотор и блок не включают компрессор, прибор не морозит или, наоборот, делает это больше, чем нужно.

Ещё одна причина, по которой не работает морозилка в холодильнике – не работает реле. И тогда вся система функционирует не правильно. Доверить замену реле лучше специалисту.

Другие причины, почему холодильник работает, а камера не морозит:

Забилась система хладагента. С помощью гидравлического инструмента нужно прочистить трубку. Также мастер определит, есть ли необходимость менять фильтр.
Не поступает давление. Обычно слышны щелчки реле, прибор работает очень громко и мотор перегорел. Причина в скачках напряжения, перегреве из-за длительной работы, терморегуляторе на самой низкой температуре.
Поломка ТЭНа разморозки.

Устройство пускозащитного реле

Рассмотрим структуру реле на примере «Планшета». Интересующая нас деталь находится рядом с двигателем компрессора. Его цвет — черный, потому что он поглощает тепло лучше, чем все остальные оттенки

Кроме того, обратите внимание на две фазы (одна для 220 вольт, другая для земли) и два входа/выхода соответственно. Некоторые модели холодильников имеют три фазы (третья считается фазой заземления)

Также имеется обмотка двигателя и прямой стартер. Подключить реле стартера холодильника несложно. Главное — иметь некоторые навыки, схему и руководство по эксплуатации холодильника. Чтобы облегчить работу мастеров и обычных пользователей, провода уже окрашены. Вам просто нужно запомнить их положение при снятии старого реле, а при установке нового — вернуть их на место. Затем необходимо будет только подключить работающее устройство. Но даже провода, оформленные каждый в свой цвет, не предотвратят поломку. Независимо от типа операции, все движения должны быть осторожными и плавными. Один резкий рывок реально выведет холодильник из строя навсегда. Перед началом работы проверьте все контакты. Самый простой способ сделать это — удалить краску с корпуса, но это следует делать только в крайнем случае.

Электрооборудование холодильника

Агрегат состоит из множества элементов, взаимосвязь которых способствует охлаждению камер, находящихся во внутренней части. Подробнее о ключевых узлах мы расскажем в таблице ниже.

Таблица 1. Компоненты, которые включает электрическая схема холодильника

Компоненты	Назначение
Электрические нагреватели	Отвечают за подачу тепла в генератор при наличии абсорбционного холодильного оборудования, которое имеет специфическое назначение. Кроме того, эти устройства требуются при наличии автоматической системы удаления льда методом нагревания испарительного элемента. Иногда устройство применяется для предотвращения образования капель воды на проеме агрегата.
Двигатель	Это устройство приводит компрессор к работе.
Провода	Соединяют между собой мотор, компрессор и другие компоненты.
Лапы	Требуются для подсветки холодильника.
Вентиляторы	Устанавливаются в некоторых моделях при наличии системы принудительной циркуляции воздуха.

Схема компонентов холодильного оборудования

Холодильное оборудование не функционирует в ручном режиме, и для того, чтобы обеспечить автономную бесперебойную работу агрегата, требуется наличие автоматики. Именно благодаря вспомогательному оборудованию, мы можем изменять параметры, из-за которых температура остается в определенном режиме. К такому оборудованию относят следующие компоненты:

Реле терморегуляции. Устройства способствуют поддержке оптимальной температуры в камерах агрегата.
Пусковое реле. Способствует запуску электрического двигателя.
Реле защиты. Препятствует поломке элементов компрессора в результате высокой нагрузки на электросеть.
Устройства для автоматического удаления ледяного налета.

Расположение реле

Компрессор в холодильнике: особенности устройства

Начать следует с проверки, правильный алгоритм проверки мотора – важная часть работы с моторами холодильников. Самым верным способом является проверить мотор при помощи исправного реле. Если такового нету, то можно проверить при помощи измерения сопротивления обмоток.

Для того чтобы это сделать необходимо поставить мультиметр в положение 2 кОм и проверить.

На примере данного мотора, который мы использовали, получается 42 Ом одно сопротивление; 11,7 – второе сопротивление. Таким образом, мы можем сделать вывод, что двигатель должен функционировать нормально. После это следует найти таблицу сопротивлений и по ней окончательно выяснить является ли главный компонент исправным.

Следует не забывать, что обязательно нужно найти общую точку (у нас она соответствовала 53,3 Ом).

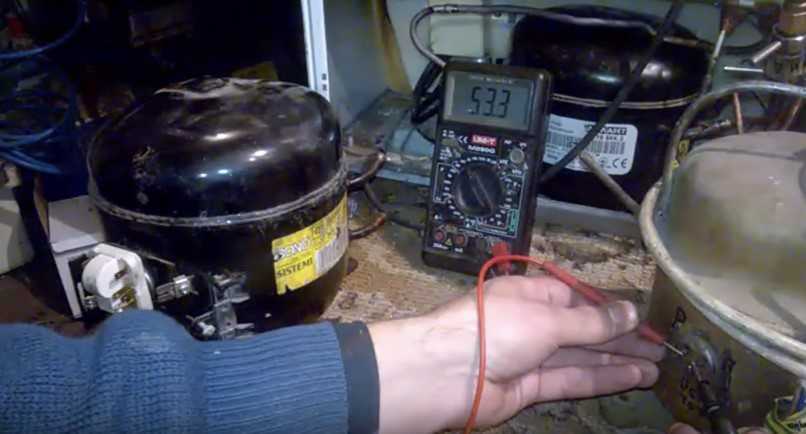

Проверка двигателя мультиметром. Результат: 53 Ом

Устройство компрессора холодильника

Фундаментальное физическое правило действует и в быту: тепло передается от тела с большей температурой к менее нагретому. Чтобы происходил обратный процесс, и в бытовом приборе создавался холод, нужно приложить внешнюю энергию в форме механической работы.

Именно по такой схеме действуют холодильные системы. Электричество приводит в действие специальное устройство, которое создает давление и сжимает газообразный хладагент, чтобы перевести его в жидкое состояние. Такой деталью является компрессор, который часто называют «сердцем холодильника». Ведь если он перестает нормально работать, процесс генерации холода невозможен. Помимо компрессионных, известны иные разновидности установок (абсорбционные, термоэлектрические), но в бытовых решениях для дома их не найти.

По конструкции компрессоры чаще всего представляют собой электродвигатель, приводящий в действие одноцилиндровый поршневой насос с клапанным механизмом. Реже встречаются установки линейного типа, где нет вращающихся деталей, а поршень насоса вибрирует от возвратно-поступательных движений сердечника электромагнитной катушки. Однако эти устройства не так распространены, их практически нет на старых моделях холодильников.

Инверторные компрессоры считаются наиболее передовым типом техники, имея ряд заметных преимуществ перед прежними моделями. Их выпускают сегодня ведущие компании отрасли:

LG;
Liebherr;
«Бош»;
«Индезит».

Однако оборотной стороной оказывается их избыточная сложность, не позволяющая делать диагностику и ремонт системы в домашних условиях своими руками.

Когда сломался холодильник с инверторным компрессором, не стоит пытаться что-то делать с ним самостоятельно, обращайтесь к квалифицированным мастерам в сервис. Если же установка обычного типа с прямым питанием от 220В, есть шанс запустить заклинивший компрессор холодильника, не прибегая к посторонней помощи. Традиционно более пригодна к самодеятельному ремонту техника отечественных марок («Атлант», «Свияга»).

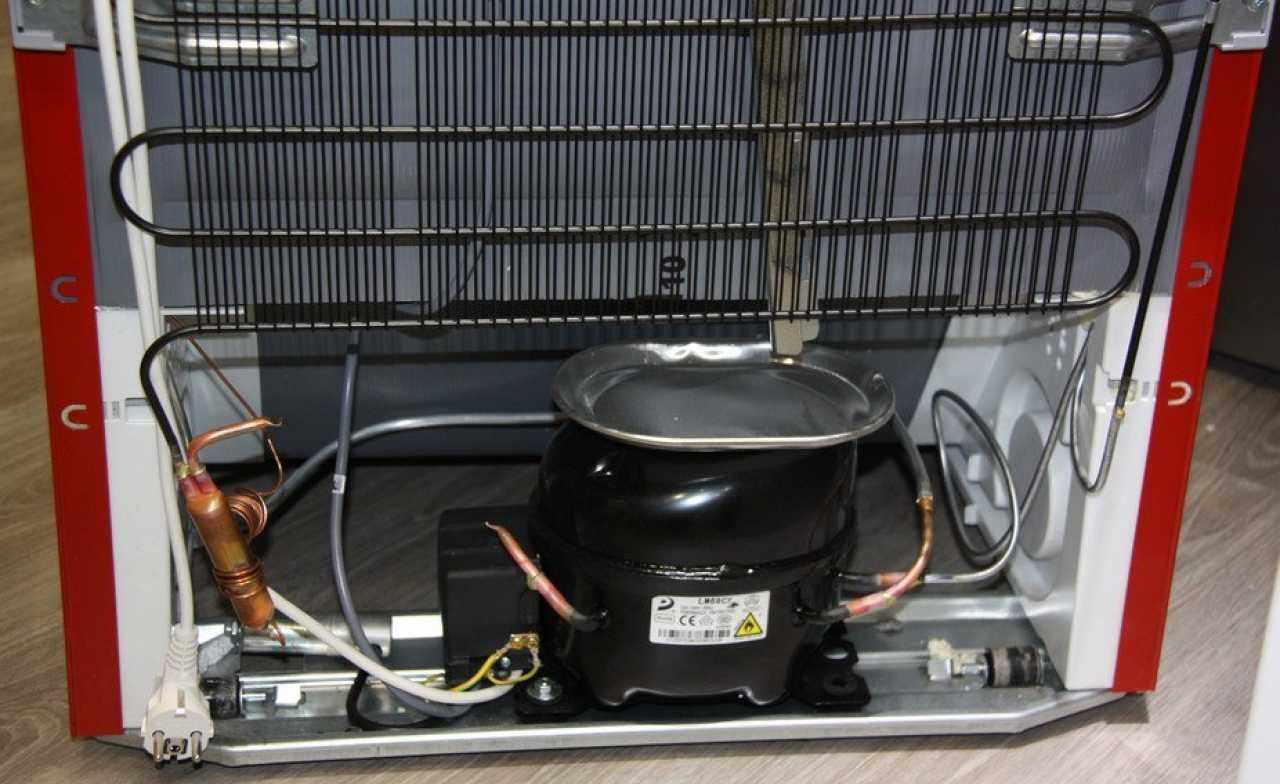

Где находится компрессор

Двигатель компрессора вместе с поршневым насосом, клапанным механизмом и ресиверами для фреона принято устанавливать на демпфирующих пружинах внутри герметично заваренного металлического кожуха. Эта деталь обычно красится в черный цвет для лучшей теплоотдачи и выглядит как округлый бак с выходящими из него трубками. Размещают его в задней стенке холодильника на металлической раме неподалеку от конденсатора (рассеивающего избыток тепла змеевика из трубок).

Давление внутри запаянного корпуса компрессора при нормальной работе – 10 атмосфер. Электропитание к мотору подается через контакты на наружной стенке бака.

Проверка компрессора на работоспособность

Результат штатной работы компрессора – создание необходимого давления хладагента в системе трубок. Для разных моделей этот показатель варьируется, но принципиально считают, что при выходном давлении меньше 4 атмосфер устройство для эксплуатации непригодно.

Если же целью ремонта будет попытка восстановить нормальную работу холодильника, оценивать состояние компрессора придется по косвенным приметам (шум, вибрация). По отзывам мастеров, две наиболее частые поломки:

неисправность электрооборудования, в том числе отказ пускозащитного реле;
заклинивание механической части компрессора (ротора его двигателя либо поршня в цилиндре насоса).

Систему проверяют отдельно на каждую из указанных проблем, чтобы понять, какая именно деталь требует ремонта или замены. Для этого понадобится напрямую запустить компрессор холодильника без реле.

Схема подключения компрессора холодильника

Знать ее должен специалист и пользователь, который сам обслуживает свой аппарат. Это поможет выяснить пригодность мотора к работе. Однако определить по какой причине произошла поломка, сможет лишь мастер.

Распиновка

На корпусе двигателя есть 3 вывода, распиновка которых обозначается буквами:

С – общий выход;
S – клемма пусковой обмотки;
M либо R – клемма рабочей обмотки.

Тестер по очереди надо подсоединить к клеммам. Сначала проводят замер сопротивления пусковой и рабочей обмотки. Полученные значения складывают, потом сравнивают с сопротивлением между двумя обмотками. Его измеряют тестером. Если компрессор исправен, то данные величины будут одинаковые. Допускается незначительное отклонение.

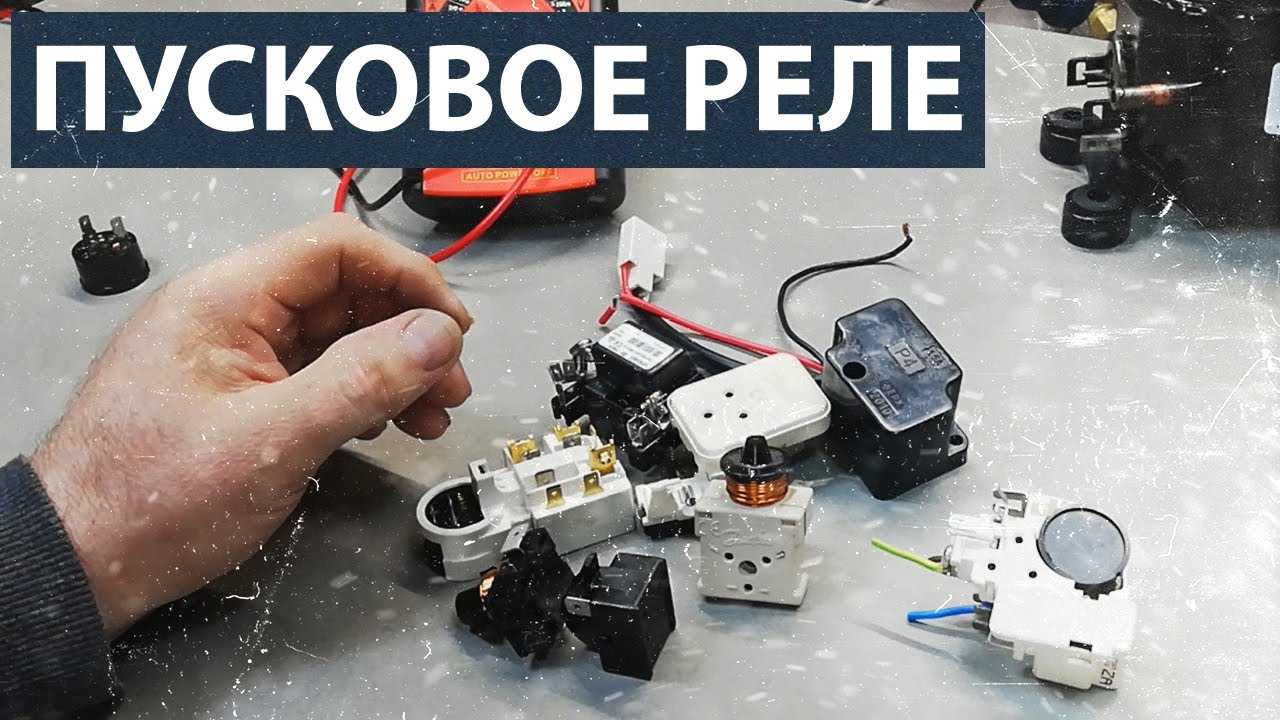

Конструкция пускозащитного реле

Пускозащитное реле напоминает внешним видом таблетку или неопределенной формы. Это такой маленький элемент, находящийся непосредственно возле черного бочкообразного корпуса компрессора. Не задумывались, почему такой цвет сажи выбран окраской сердца холодильника?

Ответ прост: черный поглощает тепло, но также хорошо и излучает. В какую сторону движется процесс, определяет направление перепада температур компрессора и окружающей среды. Когда мотор горячий, то черный корпус отдает тепло воздуху. Кроме того неподалеку присутствует вентилятор, создающий принудительное охлаждение компрессора.

Схема коммутации пускозащитного реле холодильника:

Два входа:

Фаза 220 В.
Земля.

Три выхода:

Пусковая обмотка асинхронного двигателя компрессора.
Рабочая обмотка асинхронного двигателя компрессора.
Земля.

Обычно узнать, что и куда подключается, можно по цвету проводов

В любом случае ремонт следует проводить осторожно. Землю компрессора проще узнать, если соскоблить чуть-чуть краски с корпуса, прозвонить три контакта. Но этот метод оставляется напоследок, когда остальные не помогли

Но этот метод оставляется напоследок, когда остальные не помогли.

Индукционные пускозащитные реле ДХР крепятся на неподвижную раму и работают в паре с компрессорами ДХМ. После обозначения может идти цифра, которая одинакова у обоих устройств. Различие конструкций в рабочем напряжении и токах срабатывания и отпускания. Для ускорения разрыва цепи при перегреве за биметаллической пластиной расположен магнит. Если металл попадает в поле действия, то срабатывание системы ускоряется. Магнит служит и для того, чтобы удержать биметаллическую пластину с разомкнутым контактом чуть дольше, чем нужно для нормализации температуры. Это дополнительная защитная мера.

Индукционное реле компрессора холодильника РТП отличается тем, что может находиться и на проводе. Не обязательно крепить к раме. Работа ведется с компрессорами ДХМ 3 и 5. Отличие от ДХР в несколько меньшем токе срабатывания. Это позволит надежнее защитить компрессор. Ток отпускания такой же. Умельцы используют холодильные компрессоры, изготавливая аппараты высокого давления, ресиверы. Накачивают шины, используют пневматическое оборудование.

Прежде чем купить реле для холодильника, убедитесь, что изделие соответствует типу компрессора. Затем элемент необходимо правильно установить. Лучше брать именно ту марку, которая имелась до ремонта. Если реле холодильника Бирюса оснащена типом РТК, лучше такое и брать, несмотря на то, что для двигателя ДХМ подойдут также и РТП, и ДХР. Совместимость устройств помогут определить справочные таблицы. Указывают необходимые технические сведения.

Холодильник, как и любая бытовая техника, со временем может поломаться или просто устареть. Как показывает практика, второй вариант свойственен устройствам, которые в эксплуатации находятся двадцать и более лет. Но расстраиваться не стоит. Это повод приобрести новое современное оборудование. Оно отличается своими функциональными способностями в лучшую сторону. Поэтому такая замена будет вам только на руку.

Прежде чем выбрасывать холодильник, который пришел в негодность, проведите оценку работоспособности его отдельных деталей. Даже если произошла утечка фреона, и ремонт выполнить невозможно, то некоторые его агрегаты еще имеют ценность. Например, компрессор. Как показывает практика, его можно использовать не только в холодильнике, но и для решения многих других задач: накачать воздухом колеса, изготовить самодельный аппарат для покраски.

Когда и зачем нужно такое подключение

Компрессор холодильного оборудования представляет собой поршневую машину с приводом от коллекторного электрического двигателя переменного тока. Привод и нагнетательный механизм установлены на раме внутри металлического замкнутого корпуса. Кожух крепится к корпусу холодильника болтами через опоры с резиновыми демпфирующими вставками. На корпусе установлено специальное пусковое реле, в которое выведены контакты обмоток. Реле работает совместно с термостатом, обеспечивая поддержание заданной температуры в морозильной камере холодильной установки.

Подсоединение напрямую применяется для проверки состояния обмоток электрического двигателя без учета состояния реле, термостата и соединяющей проводки. Перед началом тестирования следует проверить работоспособность обмоток, а также отсутствие пробоя электрических цепей на корпус компрессора.

Принцип действия пускозащитного реле

Пусковую катушку нужно отключить, когда обороты набраны. В момент старта обмотки потребляют большой ток, эффект позволяет отследить момент перекоммутации. Пусковое реле холодильника выполняет защитные функции (не всегда). Опцию реализует разогрев чувствительного элемента электрическим током. Порог превышен — цепь разрывается, невзирая, достигнут нужный режим холодильника согласно показаниям термостата или нет. Придумано две схемы работы пускового реле (одновременно может быть защитным):

«Таблетки» работают на основе материала, расширяемого нагревом. Изначально рабочий элемент холодный, пусковая обмотка потребляет ток, обеспечивая плавный пуск асинхронного двигателя. Постепенно температура таблетки поднимается, вызывая размыкание контакта, включенной остается рабочая катушка. Полагаем, для поддержания режима внутри реле установлен механизм предотвращения охлаждения таблетки. Дроссель рабочей обмотки, греющий элемент. Если таблеточное реле ломается, часто внутри можно услышать шорох рассыпавшегося порошка, изменяя положение корпуса прибора.
Индукционные реле основаны на действии электромагнитов. При запуске ток большой и за счет этого сердечник прижимает контакты пусковой катушки. Со временем потребление двигателя падает

В результате сила тока уже не уравновесит пружину, контакты пусковой катушки размыкаются
Обратите внимание: важно сориентировать реле в пространстве правильно. Часто сердечник падает, увлекаемый действием силы тяготения
Зато и тестировать такие элементы гораздо проще: повертите из стороны в сторону, чтобы контакты пускового реле изменяли сопротивление от нуля до бесконечности.

С таблетками часто идут в одном корпусе тепловые реле на биметаллической пластине. Через него проходит ток рабочей катушки. Как только величина превысит порог срабатывания, то контакты размыкаются, останавливая компрессор. Схема реле холодильника биметаллического типа основана на нагреве чувствительного элемента. В этом нет ничего сложного! Две пластины приварены друг к другу плотно. Коэффициент расширения металлов в них различен. Когда происходит нагрев двойная пластина изгибается в сторону материала, который меньше удлиняется. Становится возможным срабатывание реле. Такая схема часто применяется бытовой техникой.

В индукционных реле часто используется нагревающаяся спираль. Здесь материал уже один. Но греет (!) биметаллическую пластину. Через спираль проходит ток рабочей катушки. Если ампераж слишком велик, то биметаллическая пластина разрывает контакты. У индукционного пускозащитного реле виды неисправностей следующие:

перегорела спираль, в этом случае контакты не будут звониться в любом положении;
заклинило сердечник, запуск двигателя не выполняется, или мотор глохнет через 5 – 10 секунд;
нарушен режим работы пластины, холодильник отключается даже в нормальном режиме.

Хотим обратить внимание: тепловая защита полностью аварийная. В нормальном режиме работы срабатывать реле не должно

В то же время пусковая функция сопровождает холодильник в течение периода эксплуатации. Процесс переключения сопровождается легким щелчком. Пускозащитное реле в холодильнике часто слышим, когда прибор работает.
