Как проверить магнетрон t3512h в свч-печке мультиметром или тестером: способы, доступные в бытовых условиях

Устройство микроволновой печи

Ремонт микроволновки своими руками пойдет проще, если вы будете хоть немного представлять себе ее строение и функции элементов. Зная алгоритм работы и какая деталь за что отвечает, проще определять причины поломки.

СВЧ или микроволновая печь, микроволновка — это все об одном устройстве

Питание магнетрона

Для начала рассмотрим алгоритм работы микроволновки. Основной рабочий элемент — магнетрон. Именно он вырабатывает волны, посредством которых греется пища. Но на него надо подавать высокое напряжение, потому питание (220 В) сначала подается на высоковольтный трансформатор, с выхода которого уже уходит 2000 Вт. После трансформатора стоят диод и конденсатор, которые поднимают напряжение еще в два раза. На магнетрон поступает уже порядка 4 кВт. Вот тут и начинается генерация микроволн. Для того чтобы во время проблем с питанием магнетрон не сгорел, в цепи питания установлен плавкий предохранитель. При его перегорании печка в работу не включается.

Основные рабочие узлы микроволновки

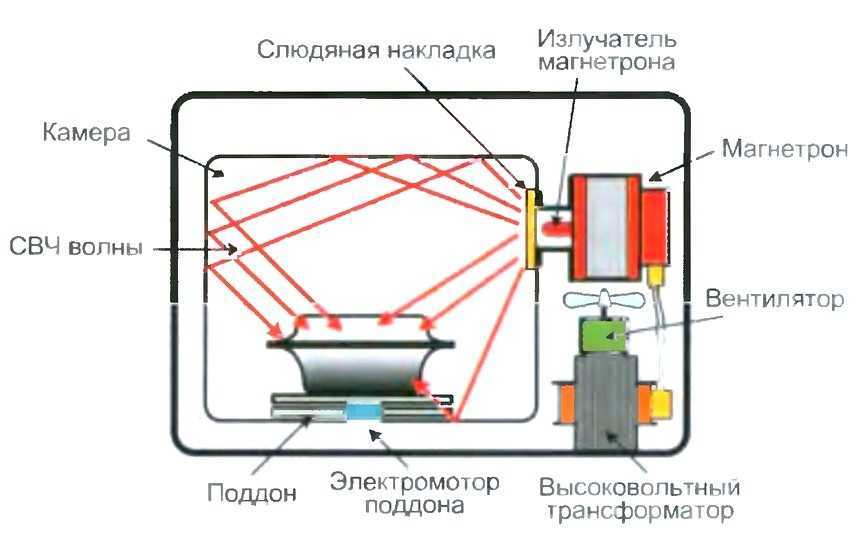

Излучаемые магнетроном волны попадают в рабочую камеру, где, отражаясь от стенок, концентрируются в зоне установки посуды с пищей. Так как при работе магнетрон сильно греется, его обдувает вентилятор. Теплый воздух также поступает в камеру, что ускоряет обогрев.

Чтобы избежать перегрева магнетрона, который в этом случае может выйти из строя, в цепи его питания стоит термопредохранитель. При нарушениях режима работы (вентилятор не работает или не справляется с охлаждением) этот предохранитель перегорает. Тогда возникает ситуация, когда микроволновка работает но не греет. В этом случае крутится тарелка, горит лампочка, но пища не разогревается.

Блокировка дверок

Излучаемые магнетроном волны могут «разогреть» все, что попадается у них на пути. Потому микроволновая печь не должна работать при открытой двери. Все волны должны остаться внутри камеры. Потому в цепи питания трансформатора установлены блокировочные кнопки. Они замыкаются только когда дверка закрыта, дверные защелки замыкают контакты, питание подается на трансформатор.

Основные функциональные элементы

Иногда микроволновка не включается именно потому, что не работает блокировка дверок. Это может быть посторонний предмет, который попал в отверстия для дверных защелок, подгоревшие или разболтавшиеся контакты. В этом случае ремонт микроволновки своими руками состоит в замене контактной группы. С этим можно справиться самостоятельно.

Подвижный столик

Чтобы пища в микроволновке разогревалась равномерно, в ней установлен подвижный стеклянный столик. В нижней части камеры имеется направляющий ролик, на который устанавливается стеклянная столешница-тарелка. На днище столешницы имеются определенной формы выступы, которые цепляются за выступы направляющего ролика. Так как тарелка-столешница имеет большие размеры, чтобы она не перекашивалась, под нее устанавливается пластиковое кольцо с небольшими колесиками. Оно облегчает движение столика.

Микроволновка не греет. Одна из причин — не крутится столик

Ролик приводится в движение моторчиком, который получает питание при закрытии дверки. Иногда микроволновка работает, но греет пищу неравномерно потому что перестал вращаться столик. Это можно увидеть через закрытую дверку. Причина — выход из строя моторчика, поломка кольца с роликами. В этом случае ремонт микроволновки своими руками — заменить моторчик или направляющее кольцо.

Вид сзади при снятой крышке

Знать, как работает микроволновка для самостоятельного ремонта недостаточно. Надо еще иметь представление как выглядят детали, где они расположены. Начинать ремонт микроволновки своими руками придется со снятия кожуха. Все элементы находятся под ним.

Тыльная сторона микроволновки

Моделей микроволновых печей немало, но компоновка обычно одинаковая. Магнетрон и цепь его питания находится с правой стороны (если смотреть сзади). Тут же находится и вентилятор. Слева стоит блок управления, там же находятся замки и блокирующие устройства дверки. Вот, собственно, и все.

Как определить поломку

Чтобы определить неисправность, обесточьте технику, вынув штекер кабеля питания из розетки. Начните с визуального осмотра внутреннего отдела СВЧ-печи. Как проверить магнетрон и понять, что является источником проблемы? Выход из строя этой комплектующей сопровождается появлением следов горения. Такой тип диагностики позволит узнать, возможно, сгорел предохранитель.

Впрочем, скрытые аппаратные неисправности выявить без специального оборудования невозможно. Запомните, что сначала необходимо отсоединить комплектующую, а уже потом проводить тест на её работоспособность. Обязательно придерживайтесь простой пошаговой инструкции:

Подсоедините щупы мультиметра к клеммам детали. Бесконечное значение на экране тестера свидетельствует о поломке комплектующей.
Проверьте целостность печатной платы, ведь в неё интегрировано множество важных элементов: диоды, варистор и резисторы. Все детали выпаивать не придётся, просто протестируйте плату.
Прозвоните предохранитель при комнатной температуре. В таких условиях он должен дать соответствующий сигнал.
Проверьте высоковольтный конденсатор на предмет возможного пробоя. В рабочем состоянии он выдаёт мультиметру бесконечное значение. Если деталь сломана, тогда на экране появится практически нулевое сопротивление.
Тест высоковольтного диода. Главной преградой диагностике выступает последовательное соединение. Осмотр невозможен, а внутреннее сопротивление – слишком высокий показатель для измерения. Поэтому удостоверьтесь в отсутствии пробоя в данной части, используя мегомметр.

Используйте эту инструкцию, а также следите за появлением характерных симптомов, чтобы своевременно обнаружить поломку техники.

Питание магнетрона

Тут все просто, если у вас не «крутая» микроволновка с инвертором на борту. Что такое инвертор я уже писал, и если у кого-то возникнут вопросы добро пожаловать на форум. А сейчас я расскажу о простом трансформаторе. Проверяем питание магнетрона

Питается магнетрон от трансформатора и если предположить, что Вы все цепи до трансформатора уже прозвонили и уверены, что с коммутацией всё в порядке… Смотрим на картинку.

1. Обрыв алюминиевого провода вторичной обмотки от корпуса трансформатора. Обнаружить легко тестером, исправить сложнее; 2. Обрыв предохранителя стоящего в цепи анодного тока. Обычно проявляется из-за разгеметизации магнетрона; 3. Обрыв обмотки накала; 4. Выход из строя конденсатора; 5. Выход из строя высоковольтного диода.

Кстати конденсатор

(как и диод) не так и часто выходит из строя. 1. Пробой или утечка ножка-корпус; 2. Короткое замыкание между обкладками; 3. Обрыв обкладок; 4. Потеря ёмкости (высох электролит). Проверить работоспособность конденсатора легко, а вот диод нет. При проверке высоковольтного диода обычным тестером, скорее всего, покажет обрыв. Если у Вас нет заведомо исправного диода, то Вы не сможете проверить работоспособность этой детали простыми подручными средствами.

Трансформатор в электросхеме

Простейшая схема с участием высоковольтного трансформатора содержит в себе:

магнетрон;
диод;
сетевой фильтр;
высоковольтный конденсатор;
выключатели для блокировки дверцы;
предохранитель;
электромоторы для вентиляции и вращения поддона;
модуль управления;
лампу для подсветки.

Запуск печи, который возможен только при закрытой двери, включает движение поддона и охлаждающий магнетрон вентилятор. В случае, если температура лампы достигнет более 105°С, то сработает термостат, который отключит подачу напряжения на первичную обмотку трансформатора.

В дорогих моделях схемы дополнительно комплектуются блоками с программным управлением, ЖК-дисплеями, диссекторами, грилями и пароварками. А высоковольтный трансформатор заменяют сложным импульсным блоком, что облегчает вес всей конструкции.

Другие неисправности

Распространёнными поломками в микроволновке также являются неисправности связанные с другими элементами печи. Например, таких, как клавиатура блока управления печи, электронный блок управления микроволновкой и диссектор. Реже выходят из строя высоковольтный конденсатор и трансформатор, заглушка волновода СВЧ и вращающийся поддон. Подвержены износу источник питания и магнетрон микроволновой печи.

Зная способы устранения неполадок в микроволновой печи, вы значительно сэкономите на ремонте. Однако если вы не знаете, как самому отремонтировать СВЧ, то лучше всего обратитесь к специалистам. Отремонтировать микроволновую СВЧ помогут в специализированных сервисных центрах. В дополнение посмотрите видео по ремонту СВЧ, возможно найдется именно та поломка которая поможет починить любимого бытового помощника.

Видео по ремонту микроволновки

Микроволновая печь составлена из множества деталей, активно дополняющих работу друг друга. Выход одной из строя ведёт к прекращению работы всех составляющих.

Одним из основных компонентов является магнетрон. При появлении неисправностей в работе микроволновки именно он проходит первоочередную проверку.

Как проверить магнетрон свч печки на исправность

Микроволновая печь применяется в быту для быстрого приготовления пищи уже довольно давно. Серийно их начали изготавливать в году и очень быстро эти приборы стали незаменимы практически на любой кухне. При этом сама микроволновая печь не вырабатывает тепло, а только излучает радиоволны сверхвысокой частоты СВЧ. Взаимодействуя с продуктами питания, эти волны заставляют молекулы жидкости, находящиеся в пище, вращаться с большой частотой. Возникающее при этом на молекулярном уровне трение и нагревает еду. Источником СВЧ-волн служит магнетрон, являющийся неотъемлемой частью микроволновки. Магнетроном от греч.

Способы диагностики высоковольтного диода

Неисправный высоковольтный диод можно проверить на пригодность двумя способами:

С помощью омметра, у которого предел измерения сопротивления составляет 200 МОм . Такой прибор предназначен для измерения показателей сопротивления изоляции кабелей;
Практическим методом при помощи цепи переменного напряжения от100 до 230 В.

Однако, используя данный метод проверки в домашних условиях, обязательно требуется соблюдать технику безопасности. Последовательно диод своим одним контактом подключается к электрической цепи 230 В через её проводник. Затем в режиме постоянного напряжения, используя диапазон напряжений 250 В, с помощью мультиметра снимают показания между проводником и контактом сети которые не подключены к цепи. Если напряжение присутствует, то тестер не покажет «короткое замыкание». Если есть «короткое замыкание» – значит, диод неисправен. Об уменьшении мощности микроволновой печи может свидетельствовать слабый нагрев продуктов питания либо увеличиваются временные затраты на разогрев. При наличии такой поломки замена магнетрона, скорее всего, не нужна.

Рассмотрим два способа диагностики проблемы:

Проверим на вид заглушку из пластика или слюды, которая располагается в рабочей камере СВЧ-печи. Она находится напротив волновода магнетрона. Такая заглушка защищает волновод магнетрона от попадания на него разогретой пищи из рабочей камеры. Так как заглушка ничем не защищена, очень часто она прогорает, чтобы обеспечить её дополнительную защиту следует покрасить заглушку сверху пищевой эмалью;
В розетке и в вилке микроволновой печи необходимо проверить напряжение. Даже маленькое уменьшение показателя напряжения питания может глобально влиять на мощность работы СВЧ-печи. При этом все показания печи остаются такими же, как и были раньше, и можно подумать, что неисправное устройство работает нормально. Если напряжение, используемое для питания, сократится до 200 В, мощность, которую выдает печь, сократится практически в 2 раза. Проходные ёмкости магнетрона меняются путем снятия крышки с его фильтра. Их общий провод с помощью отвёртки необходимо отделить от корпуса фильтра. Исправность конденсаторов можно проверить при помощи омметра.

Если проходные конденсаторы вывода накала неисправны, можно отсоединить старый конденсатор с помощью кусачек от платы, а затем припаять новые рабочие конденсаторы. Новые конденсаторы могут быть любые, но их ёмкость должна быть более 200пФ в зависимости от рабочих напряжений.

Для изоляции выводов емкостей нужно залить их эпоксидным клеем. Такое устранение поломки является не самым качественным и надежным, и может быть применен такой способ лишь в том случае, если нет другого выхода. В данном случае можно поступить с ремонтом иначе. Можно снять запчасти со старой микроволновки, которая была исправна. Таким образом, неисправность бытового устройства будет устранена.

В статье были рассмотрены методы ремонта СВЧ-печи своими руками, которые имеют смысл и позволяют сэкономить затраченное на проведение ремонта время и финансовые средства.

Если соблюдать все правила использования микроволновки (СВЧ-печки), она прослужит достаточно долгий срок. При несоблюдении этих правил, СВЧ-печь может выйти из строя. Как нам известно, ремонт любой радиоэлектронной техники не дешевый, а иногда вообще может превышать стоимость покупки нового устройства.

Полезные рекомендации

Ниже предоставлено несколько советов, которые помогут продлить срок эксплуатации микроволновой печи и срок службы магнетрона:

В случае появления треска или искр во время работы прибора, необходимо прекратить использование печи, и выяснить основную причину. В любом случае, ремонт неисправности – это дешевле, чем покупка новой СВЧ-печи. Чаще всего виновником таких признаков является перегорание защитного колпачка магнетрона.
Регулярно следите за состоянием слюдяной накладки, которая предназначена для защиты выхода волновода в камеру. В нее часто попадает жир и крошки от пищи, что приводит к поломке. В случае неисправности колпачка, слюда может быть прогоревшей, что становится основной причиной поломки магнетрона

Поэтому важно держать накладку в чистоте, так как жир, который попал на нее, под воздействием температуры приобретает электропроводность. Это становится причиной появления искр в камере печи.
При нестабильном напряжении, лучше подключать микроволновую печь через стабилизатор

Из-за незначительных падений и колебаний, некоторые детали печи могут выходить из строя. При падении мощности ускоряется износ катода магнетрона.
Помните, что основной причиной поломки может быть не только магнетрон, но и другие детали. Поэтому для начала важно провести проверку величины напряжения в области подключения печи к электросети, а также состояние слюдяной пластины.

Магнетрон является главной составляющей частью любой микроволновой печи. И при правильном уходе за бытовым прибором, а также при своевременном обнаружении повреждений, возможно продлить срок службы данного устройства.

Возможные неисправности

Рассмотрите внутренности детали: сломана может быть только часть. Найдите компонент, который вызвал неполадку. Эта информация поможет устранить поломку.

Причины неисправности:

Прогоревший колпачок — один из ключевых элементов. Контролирует вакуумность трубки. Он может искрить. Проблема решается заменой на другой колпачок.
Ненадлежащая работа радиатора, деталь очень сильно греется.
Обрыв нити накаливания из-за перегрева. Диагностировать эту проблему можно специальным тестером. Исправная нить выдает напряжение 5–7 Ом. Если работа нарушена, напряжение снизится до 2–3 Ом. Нерабочая нить показывает при диагностике бесконечность.
Поломка фильтрующего блока, в рабочем состоянии он покажет бесконечность. В случае пробоя проходных конденсаторов фильтра тестер покажет численное сопротивление. Неисправные конденсаторы можно заменить.
Нарушение герметичности магнетрона из-за перегрева. Устранить эту проблему сможет только специалист.
Поломка высоковольтного диода.
Отсутствующие контакты в предохранителе, который защищает от перегрева. Решается заменой на новый предохранитель, лучше фирменного изготовления.
Неисправный конденсатор высокого напряжения.

Но есть и другие неполадки, которые сложно обнаружить самостоятельно. Потребуются специальное оборудование, опыт и знания. Все перечисленные проблемы, кроме разгерметизации, можно починить своими руками.

Ремонт неисправностей микроволновки самостоятельно

Ремонт микроволновки является посильной задачей для начинающего электрика. Если проблема заключается в поломке одного из составляющих элементов печи, то наиболее простое и верное решение – его замена. Суть в том, что большинство деталей этого устройства не подлежит ремонту, а лишь полной замене на новую. Особенно это относится к предохранителям, диодам и конденсаторам — главным причинам выхода устройства из строя.

Замена деталей осуществляется в несколько шагов:

Микроволновка отключается от сети.
Происходит разрядка трансформатора (5 минут).
От дефектной детали отсоединяются клеммы, ее извлекают.
Подключается работоспособная деталь на то же место.

При замене детали нужно учитывать два важных фактора. Первый из них — соответствие схеме

Важно помнить, что каждая деталь имеет свои характеристики, подобранные для работоспособности всей электрической схемы. Если после замены этот нюанс не учтен, то это приводит к новым поломкам

Это особенно касается трансформатора и конденсатора.

Второй важный фактор — подключение детали. Необходимо правильно подключить замену, сохранив прежнее расположение клемм. Если подсоединить устройство в обратном порядке, то это может вывести его из строя, а также несколько других деталей в системе.

Это позволит восстановить свою микроволновую печь в большинстве случаев. Если же поломка связана с электронной частью устройства, то стоит обратиться к профессионалам. Это обеспечит качественный ремонт и продлит работу устройства на долгий срок.

Устройство микроволновой печи

СВЧ или микроволновая печь, микроволновка — это все об одном устройстве

Питание магнетрона

Основные рабочие узлы микроволновки

Блокировка дверок

Основные функциональные элементы

Подвижный столик

Микроволновка не греет. Одна из причин — не крутится столик

Вид сзади при снятой крышке

Тыльная сторона микроволновки

Поиск поломки

Поиск поломки в микроволновой печи осуществляется на основе «симптомов». Это позволяет постепенно исключить возможные причины и найти настоящую. Итак, если печь вовсе не включается, то стоит проверить следующие моменты:

Целостность сетевого шнура
Положение дверцы и систему ее закрытия
Состояние сетевого предохранителя и термореле

В первом случае ситуация элементарна — нет питания из-за повреждения сетевого шнура. Схожая ситуация бывает при повреждении розетки или ее перегрузке. В таком случае достаточно заменить этот элемент, с самой микроволновкой все в порядке. Далее стоит проверить работу и положение дверцы. Дело в том, что работа микроволновой печи при открытой дверце опасна для окружающих. Поэтому конструкция предусматривает возможность работы только при ее полном закрытии. Если же на дверце сломалась защелка, система блокировки или проверяющий элемент, то система защиты не даст запустить устройство. Последние моменты также касаются защитных систем печи. Предохранитель предотвращает поломку устройства из-за скачков напряжения в сети, а термореле обеспечивает полное отключение системы при открытой дверце. Оба могут выйти из строя, заменить их довольно просто. Также стоит проверить напряжение в сети и количество подключенных приборов в розетку. Микроволновка весьма требовательна к питанию, поэтому его незначительные отклонения могут помешать работе прибора.

Как проверить на исправность магнетрон?

По-сути, магнетрон является основной деталью для нормальной работы микроволновой печи. И в случае серьезной поломки большинство людей предпочитают приобретать новый прибор, а не чинить старый. Но если же печь все же вышла из строя, обязательно проведите диагностику магнетрона СВЧ-печи на исправность, чтобы удостовериться, что поломка вызвана именно неисправностью данной детали.

В случае отсутствия данных признаков, следует провести общую проверку микроволновой печи при помощи специального тестера.

Общая проверка

В первую очередь произведите отключение микроволновой печи от подачи электроэнергии. Для этого вытащите шнур электропитания из розетки. После этого проведите визуальный осмотр внутреннего отсека печи, что даст возможность обнаружить оплавленные стенки и места, которые в результате эксплуатации сгорели или же потемнели.

Подобная визуальная диагностика дает возможность обнаружить сгоревший предохранитель. В случае отсутствия каких-либо неисправностей, следует воспользоваться специальным измерительным прибором. Скрытую поломку магнетрона можно обнаружить при помощи тестера.

Проверка с помощью тестера

Важно проводить диагностику неподсоединенной к микроволновке детали. Проверка проводится в несколько этапов:

Подключение щупа тестера к клеммам магнетрона. В случае отгорания накала, на тестере будет отображаться бесконечность.
Осмотр основной печатной платы, в которой находятся диоды, резисторы, варистор и другие детали. С целью проведения проверки не нужно выпаивать каждый элемент, так как прозвон допустимо производить непосредственно на плате.
В случае прозвона термического предохранителя при комнатной температуре, должен происходить сигнал.
Проверка высоковольтного конденсатора должна осуществляться только на пробой. Если же он находится в нормальном, рабочем состоянии, то он будет показывать бесконечность. Если же конденсатор неисправен, то будет отображаться сопротивление, близкое к нулю.
Диагностика высоковольтного диода. Из-за последовательного соединения диодов в его конструкции, отсутствует возможность провести его осмотр. Уровень внутреннего сопротивления достаточно высок для проведения измерения. Поэтому следует убедиться, что в данной части нет пробоя. Для этого можно использовать мегомметр.

Поиск поломки

Целостность сетевого шнура.
Положение дверцы и систему ее закрытия.
Состояние сетевого предохранителя и термореле.

Далее стоит проверить работу и положение дверцы. Дело в том, что работа микроволновой печи при открытой дверце опасна для окружающих. Поэтому конструкция предусматривает возможность работы только при ее полном закрытии. Если же на дверце сломалась защелка, система блокировки или проверяющий элемент, то система защиты не даст запустить устройство.

Последние моменты также касаются защитных систем печи. Предохранитель предотвращает поломку устройства из-за скачков напряжения в сети, а термореле обеспечивает полное отключение системы при открытой дверце. Оба могут выйти из строя, заменить их довольно просто.

Также стоит проверить напряжение в сети и количество подключенных приборов в розетку. Микроволновка весьма требовательна к питанию, поэтому его незначительные отклонения могут помешать работе прибора.

Порядок действий если нет нагрева

Большинство моделей страдают от общих проблем и имеют схожие, типичные неисправности. Например, если микроволновка работает, но не греет, то это говорит о неисправности конденсатора, диода или магнетрона. Для самостоятельного ремонта микроволновой печи вам понадобится несложный набор инструментов: плоскогубцы, кусачки, отвёртка, разводной ключ и ключ гаечный на пять, а также паяльник с необходимым к нему инвентарём.

При самостоятельном ремонте микроволновой СВЧ следует помнить о мерах безопасности. Два самых главных фактора представляющих опасность при ремонте микроволновки это высокое напряжение в узлах печи и микроволновое излучение. Нельзя включать ее при неисправной блокировке дверцы или повреждённой сетки на смотровом окне. Нельзя делать самостоятельные отверстия в корпусе и вводить какие бы ни было токопроводящие предметы в узлы и элементы печи. Ни в коем случае не прикасаться к внутренним деталям и узлам во время работы микроволновки. Обязательно пользуйтесь тестером или другими электроизмерительными приборами для измерения постоянного и переменного тока.

Вероятные неисправности

Перед проверкой «начинки» магнетрона сначала нужно провести визуальный осмотр, так как иногда причиной кажущейся поломки становится низкое напряжение электросети. Прибор отключают от питания, ждут несколько минут, после чего внимательно осматривают внутреннюю камеру. Если обнаруживают деформацию, обугливание либо запах горелого, то переходят к проверке магнетрона.

Здесь определить на глаз неисправность не получится, так как необходимы специальные электроизмерительные приборы — мегаомметр, тестер, мультиметр. Если этих инструментов нет, выполнить миссию невозможно, поэтому следует сразу отправляться на их поиски. Либо нести СВЧ-печь в сервисный центр. Однако прежде не мешает оценить целесообразность похода, так как магнетрон — элемент основной, формирующий цену устройства. Есть смысл отдавать в ремонт дорогие модели, в противном случае дешевле выкинуть отработавшую технику и купить новую.

«Нарушителями спокойствия» становятся такие поломки магнетрона и микроволновой печи:

Прогорание алюминиевого колпачка, сигнализирующее искрением, — самое частое явление. Однако небольшая цена этой детали и ее доступность позволяет справиться с проблемой — заменить — без особых затруднений. Временная альтернатива — ее переворот на 180°.
Значительный перегрев детали нередко сигнализирует об отказе радиатора. В этом случае выход один — его замена, подразумевающая присутствие квалифицированного мастера. Самостоятельные действия неоправданны и бессмысленны.
Перегрев — неполадка, которая может спровоцировать обрыв нити накаливания. Проверяют догадку тестером. Когда деталь работоспособна, значение составляет 5-7 Ом. Если есть повреждение нити, то сопротивление падает до 3 Ом. Обрыв ее — причина «бесконечного» показателя.
Мультиметр даст возможность определить поломку какой-либо составляющей высоковольтного диода. При исправной детали на полюсе будет конечное значение, на минусе — бесконечность. В противном случае владельцам останется один выход — визит в сервисный центр. Другой способ проверки — подключение к сети на пути к лампе. Слабое ее горение или мигание — признаки исправности. Любой другой результат — причина требующейся замены детали.
Термопредохранитель — следующий потенциальный возмутитель спокойствия, так как любой сбой в электросети или скачок напряжения может спровоцировать его выход из строя. При поломке результатом проверки при прозвоне станет величина, отличная от нуля. До смены элемента необходимо протестировать другие выключатели — первичный, вторичный, а также защитный. Если виноваты они, то после замены детали на новую она тоже мгновенно сгорит.
Высоковольтный трансформатор требует особых манипуляций, так как для его тестирования сопротивления мегаомметром на обмотках нужно отсоединить элемент ото всех проводов. В этом случае показания сверяют с таблицей, потому что у разных моделей/производителей они отличаются. Нормы таковы: 2-4,5 Ом для первичной, 140-350 для вторичной, 3,5-8 Ом для накальной обмотки. Однако помогут настораживающие симптомы — громкое гудение, нагрев, следы обугливания на катушке, запах гари.
Так же проверяют сопротивление конденсатора. Если оно отсутствует, то деталь необходимо заменить.

Перечисленные выше элементы — те виновники поломки микроволновой печи, что встречаются наиболее часто. Но известны и другие провокаторы неисправности СВЧ-печей — электронные — блок управления, таймеры и т. п. В этом случае элементарная проверка инструментами не поможет выявить поломку, поэтому без помощи квалифицированного мастера здесь не обойтись.

Устройство простейшей микроволновой печи

В микроволновой печи электрические узлы соединены последовательно. Начнем с цепи питания магнетрона. Вскроете крышку, увидите огромный трансформатор, возле него большой (действительно большой) конденсатор, рядом с которым ютятся диод и предохранитель в чехле из керамики (изолятора)

Эти вещи в первую очередь привлекают внимание новичка. Сие схема формирования высокого напряжения (3-5 кВ) питания магнетрона

Не суйте туда руки, отвертку. Полагаем, конденсатор потихоньку разрядится, и если вилка вытащена из розетки, удар током маловероятен. Принцип действия следующий:

На первичную обмотку трансформатора поступает напряжение 230 В. Катушка расположена снизу, намотана медной жилой, временами кажущейся оголенной. Металл покрыт прозрачной изоляцией лака. Катушка расположена под вторичными обмотками.
Вторичных обмоток две. Одна в буквальном смысле представляет собой несколько витков медного провода, неаккуратно намотанного рядом с первичной: подогрев катода. Дает 6,3 В переменного напряжения, помогающие электронам покинуть поверхность. Выше, в хорошей, добротной изоляции расположена высоковольтная обмотка. Дает 2 кВ, идущие на выход, питание магнетрона.
На выходе стоит конденсатор, зашунтированный диодом. Получается, отрицательная полуволна проходит на катод, положительная заряжает емкость. На следующем полупериоде электрод уже окажется под удвоенным напряжением: снимаемым с трансформатора и разрядом конденсатора. В результате получается порядка 4 кВ. Хватает, чтобы начать генерацию.

Получается электрическая раскладка:

По нагревательной спирали течет ток с напряжением 6,3 В.
На катод подается потенциал 4 кВ, который уравновешен землей на аноде.

Обогревающая спираль и катод электрически соединены. Мощностью магнетрона управляет таймер, а чтобы не возникало искр к схеме добавлено пусковое реле. Перейдем к рассмотрению передней панели!

Как устроен магнетрон?

Магнетроном называется цэлектровакуумная лампа, которая выполняет функции диода, и состоит из нескольких основных частей:

цилиндрический медный анод, который делится на десять частей;
в центре находится катод, в который встроена нить накала, и его основная функция заключается в создании потока электронов;
на торцах размещены кольцевые магниты, необходимые для создания магнитного поля, которое и обеспечивает СВЧ-излучение;
проволочная петля, соединенная с катодом, которая выводится из магнетрона при помощи специальной излучающей антенны и направляется по волноводу в камеру, ее основная функция –улавливание излучения.

В процессе работы происходит сильное нагревание магнетрона, в связи с чем корпус данного устройства изначально оснащен специальным пластинчатым радиатором и обдуваемым вентилятором. Чтобы защитить этот элемент от перегрева, в схеме питания имеется термопредохранитель.
