Как проверить конфорку тестером

Разбираем изделие

Модели плит бывают разные не только по внешней форме, но и по габаритам, конструкции — невозможно описать алгоритм разборки, который будет подходить ко всем изделиям

Общим фактором для всех является наличие термоизоляционного слоя — вот с ним нужно работать предельно осторожно. Пользователи должны знать, что асбестовая пыль прокладок под конфорками в старых моделях очень вредна для здоровья — учитывайте этот факт, когда происходит разборка архаичных плит

Вначале демонтируется варочная панель — она крепится при помощи винтов, если их открутить, то она легко снимается. Под ней находятся конфорки, подводящие провода к ним и механическим регуляторам температуры, которые расположены на лицевой панели.

Все это необходимо демонтировать, чтобы добраться в нижнюю часть, где находятся ТЭНы духовки.

У современной электрической плиты с варочной поверхностью из стеклокерамики разборка корпуса для ремонта будет отличаться — для того, чтобы проникнуть внутрь, необходимо просто убрать верхнюю панель.

Как самостоятельно отремонтировать конфорку в электроплите

Для организации ремонтного мероприятия необходимо обладать хотя бы минимальными познаниями в области электроники, знать принцип работы устройства и как проверить напряжение при помощи мультиметра. Стандартная конфорка для электроплиты – 180 мм, поэтому подбирать необходимый инструментарий следует, ориентируясь на данные параметры. Главное – не пренебрегать правилами безопасности и здравым смыслом, действуя по принципу «не умеешь – не берись», ведь работа связана с электричеством.

Что потребуется для проведения ремонта

Даже не имея представления, как поменять конфорку на электроплите, если следовать простому алгоритму, можно устранить поверхностные неполадки, в частности, в нагревательном элементе, самостоятельно.

В электроплите важно не только определить поломку, но и правильно её устранить. Диагностировав неисправность в конфорке электроплиты, понадобятся такие инструменты:

отвёртки (крестовидные и плоские, чтобы снять панель);
ключи (накидные и рожковые);
плоскогубцы и щипцы;
кусачки;
паяльник;
изолента;
инструменты для измерения напряжения и сопротивления.

Алгоритм поиска поломок

Первоначально следует определить причину, почему может плохо нагреваться платформа. Для этого можно воспользоваться мультиметром, который поможет:

измерить напряжение;
проверить контакты;
определить температуру.

Эти несложные манипуляции помогут определиться – поломка заключается в конфорке (спирали) или в терморегуляторе и сенсоре.

Поверхностная диагностика

Нередко неисправность определяется путём поверхностной диагностики, когда визуально видно неисправность конфорок – деформация, перегрев, отсутствие работы. Не всегда потребуется гуглить «как заменить конфорку на электроплите», возможно, причина в передавленном шнуре или перегоревшей розетке.

Если плита имеет механические регуляторы, вероятно банальное перегорание лампочки, возникшее намного раньше, чем сама поломка.

Разборка корпуса электроплиты

Если поверхностный осмотр не принёс результата, разбираем конфорку и прозваниваем мультиметром контакты.

Снимать стекловату нужно в специальных рукавицах, желательно в респираторе, так как пыль асбестовых прокладок токсична.

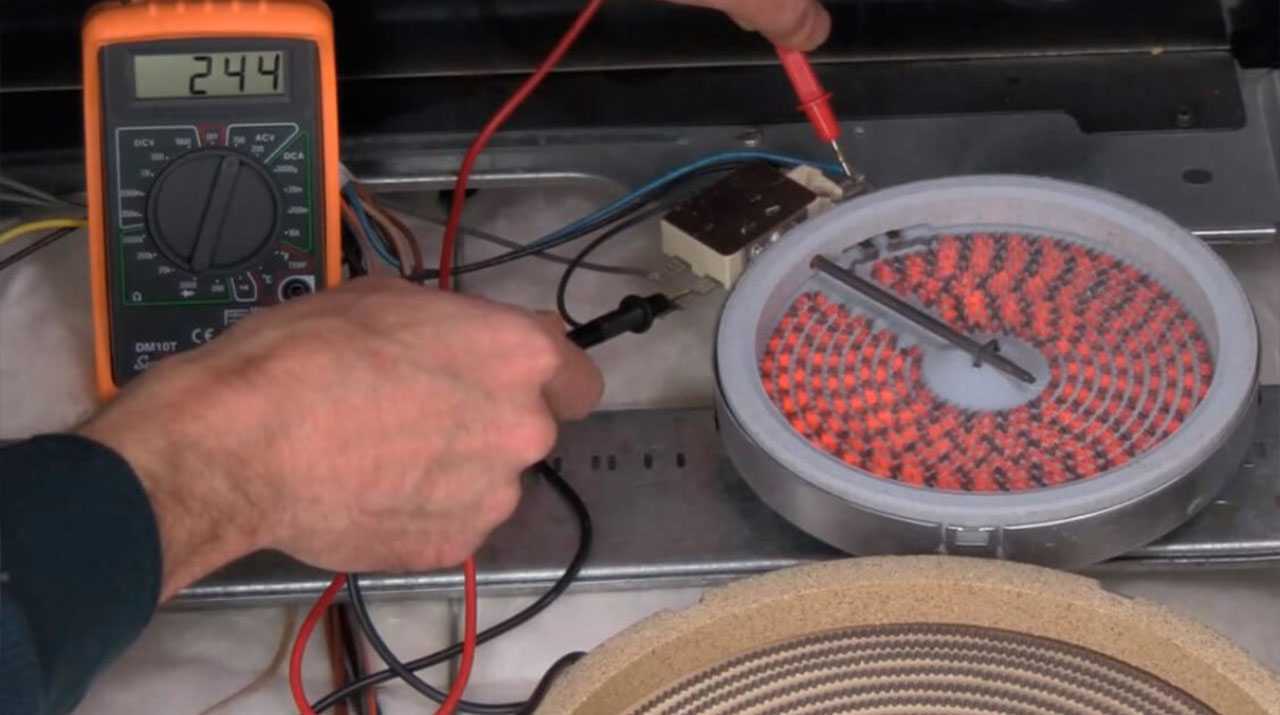

Проверка поступающего напряжения

Важно! Перед тем как снять конфорку с электрической плиты – проверяем её напряжение! Отключаем питание, а лишь потом трогаем руками, ведь меры безопасности никто не отменял. Однако поступающее напряжение проверяется с подключённым питанием, поэтому после снятия подключаем сеть и аккуратно диагностируем

Работа нагревательного элемента с несколькими спиралями

Для диагностики нагревательного элемента электроплиты с несколькими тэнами, потребуется переключатель с тремя контактами, чтобы поменять деталь. Поможет электромеханическое реле, число которого должно быть на один больше, чем нагревательных элементов в спирали в электроплите.

Поломка органов управления

Если в электрической плите поломка во внутренней системе при замене конфорки – своими силами не обойтись. Нужны или знания в области радиомеханики, или вызов мастера.

Замена регулятора мощности

Проблема выглядит так: неисправный элемент не подаёт сигнал о температуре в центр управления. Не получая данных, модуль отключает конфорку или всю установку от питания, исключая поломку. Проверка осуществляется тестером – мультиметром.

Неисправности в электрической схеме

Если причина поломки в неработающих электросхемах – однозначно потребуется специальное оборудование, предназначенное для диагностики подобных проблем. Но прежде чем вызвать мастера, проверьте термические датчики системы контроля нагрева электроплиты. Они могут подавать некорректные показания.

Правила подключения плиты в частном доме

Эксплуатация газового оборудования в квартире и доме существенно отличается. Например, оборудование (счётчики и плиты) жителей многоэтажных домов проверяются сотрудниками служб газоснабжения несколько раз в год. Это обязательная мера. Домовладельцы из частного сектора смогут самостоятельно принимать решения относительно газоснабжения. Есть несколько основных вариантов:

подключение к центральной магистрали;
использование автономного газоснабжения;
комбинированный тип подключения.

Во многом подключение оборудования будет зависеть от того, какой из этих вариантов выбран домовладельцем. В первом случае подсоединение оборудования и последующее обслуживание контролируется соответствующими службами. Если вы используете баллоны или другой тип автономного газоснабжения, тогда придётся всё сделать самостоятельно.

Обязательно изучите, как правильно подключить эту технику, поскольку от итогового результата зависит безопасность вашей семьи. Если вы привлекли коммерческую организацию, обязательно проверьте, есть ли у их специалистов сертификаты, подтверждающие профессионализм.

Проверка прочих узлов

Современная техника обеспечена более надёжной защитой, в отличие от моделей старых поколений. При неисправности нагревательного элемента работа электрической плиты может быть полностью заблокирована. Чтобы исключить проблему с конфоркой, следует проверить несколько основных узлов.

Предохранители

Одна из самых частых проблем – скачки напряжения — приводят к перегоранию плавких предохранителей. Выглядят они по-разному. Чаще всего это небольшая деталь со стеклянным или керамическим корпусом с толстыми контактами на концах.

Термопредохранитель плиты Hansa

Проверить их работоспособность можно посредством мультиметра: если сопротивление еле прослеживается, то всё в порядке, в обратном случае – меняем на новые. Благо стоят они недорого и продаются в любом магазине электроники и бытовой техники.

Идеальный вариант – в походе за новым взять с собой старый предохранитель.

Автомат

Если автомат в щитке постоянно выбивает при включении плиты, то всё дело в коротком замыкании. Провода могли оплавиться и перекрутиться друг с другом. Следует осмотреть электропроводку плиты, прозвонить подозрительные участки мультиметром и устранить неисправность.

Иногда проблема кроется в самом автомате. К примеру, если была замена на вариант с более низкой мощностью нагрузки. В этом случае нужно поступить как с предохранителем: взять с собой в магазин и купить решение с аналогичными характеристиками.

Переключатель мощности

Далее, нужно осмотреть переключатель мощности. Если он механический, то какие-то физические повреждения будут сразу заметны. Откручиваем крепёж на панели, отсоединяем фиксирующий вал и извлекаем переключатель. Внутри можно увидеть несколько пружин: вытаскиваем их и осматриваем конструкцию.

Частая причина выхода из строя переключателя – оплавленные контакты. Удаляем крупный налёт острым предметом, а остатки вычищаем наждачной бумагой. При необходимости заменяем провода и клеммы. Далее собираем переключатель в обратном порядке. Если блок цифровой, то ремонт лучше предоставить специалисту.

Нагревательный элемент

Конфорка может не включаться из-за перегоревшей спирали. На многих моделях заменить ТЭН можно самостоятельно. Процедура должна быть подробно описана в инструкции по эксплуатации к устройству. Для замены спирали понадобится либо снятие всей верхней панели, либо отдельного колпака конфорки.

Терморегулятор

Если регулятор температуры вышел из строя, то после выключения плиты нагревательные элементы продолжают работать, пока не перегорят, или пользователь полностью не обесточит оборудование. Терморегулятор – мелкая, достаточно сложная, но недорогая деталь. Поэтому как таковой ремонт здесь нецелесообразен. Гораздо практичнее купить новый регулятор и просто заменить его.

Терморегулятор

Шнур питания

Сетевой кабель у электрических плит идёт с толстой и надёжной оплёткой. Но даже такой провод можно повредить, к примеру, защемив его техникой или предметами интерьера. Первым делом необходимо осмотреть кабель на наличие физических повреждений.

Далее, проверяем надёжность соединения провода с контактной колодкой. Если есть такая возможность, то шнур лучше прозвонить мультиметром. При необходимости заменяем кабель. Провод обязательно должен быть медным: никакого алюминия и прочих сплавов на его основе.

Также стоит обратить внимание на фазы. Для обычной техники с однофазным подключением к сети в 220 В толщина провода колеблется в пределах 6 мм, тогда как для трёхфазных устройств – минимум 2,5 мм

Поменять сам шнур не составит труда.

Кабель для электроплиты

Замена сетевого кабеля:

Отключаем вилку от розетки.
Откручиваем крепёж на тыловой стенке и снимаем заднюю панель.
Внутри должен быть распределительный блок, куда подключен шнур питания.
Отсоединяем старый кабель и подсоединяем новый к тем же контактам.
Монтируем заднюю стенку на место.

Специалисты настоятельно не рекомендуют «сшивать» сетевой кабель, то есть зачищать проблемные участки и обматывать их после соединения изолентой. Заводская оплётка надёжно предохраняет провод практически от всего и вся. В то время как изолента может оплавиться и вывести из строя электрическую плиту.

Если у вас стоит простая плита с конфорками на эмалированной варочной поверхности, то отремонтировать ее можно своими силами, предварительно посмотрев видео:

Регуляция мощности

Одного лишь ТЭНа недостаточно, чтобы получить рабочую конфорку: его мощность необходимо варьировать, от слабой к сильной, чтобы готовить различные блюда. Для одних нужен медленный огонь, для других быстрый. Как это осуществить?

Обычно используются две конструкции: это набор из нескольких нагревательных спиралей в одной конфорке, или термостат. В первом случае конфорка состоит из двух-трех спиралей разной мощности, которые могут быть включены одновременно или поодиночке. Регулятор огня для такой конфорки дискретный (ступенчатый), может занимать одно из четырех или шести положений. Вот пример устройства такой конфорки на 4 положения нагревателя:

В конфорке 3 спирали: две с малой мощностью, и одна с большой.
Положение 1: включена одна из спиралей с малой мощностью;
Положение 2: включены две спирали с малой мощностью;
Положение 3: включена спираль с большой мощностью;
Положение 4: включены все спирали одновременно.

Плитка с термостатом устроена иначе, регулятор мощности на ней плавный, а нагревательный элемент в конфорке всего один. Термостат — это реле, которое срабатывает при определенной температуре и отключает нагрев. Таким образом достигается строго заданная мощность жара. Плиты с термостатами на конфорках встречаются нечасто, но вот духовки оборудованы этим прибором практически всегда.

Духовки бывают двух основных типов конструкции: простые и конвекционные. Простая духовка нагревается двумя большими электронагревателями: верхним и нижним. У такой духовки два регулятора, один из которых задает температуру, а другой включает или выключает верхний и нижний нагреватели. Конвекционная духовка обычно имеет только один нагреватель и систему подачи воздуха на него, работающую аналогично промышленному фену.

Неисправности или что делать, если конфорка не греет

Если плита не работает, и человек не разбирается в ее устройстве, не нужно ковыряться самостоятельно внутри. Лучше обратиться к специалистам сервисного центра.

Но все же некоторые владельцы плит пробуют сделать ремонт своими руками. Чаще среди неисправностей встречаются такие:

плиту невозможно включить, конфорочные диски не греются или нет света в индикаторах;
какой-то нагревательный диск греется не очень сильно;
показатель температуры конфорки не отвечает показателям на ручке регулирования.

Если при включении плитки она не греется, а лампочки индикаторов не горят, может отсутствовать электропитание. Потому сначала проверяется наличие напряжения в розетке. Если с этим порядок, проблема в плите. Следующим этапом является проверка самой вилки, нет ли там повреждений. Затем проверяется провод, соединяющий плитку с электросетью. Если индикаторные лампочки горят, а конфорка не нагревается до нужной температуры, проблема в ней. Там, вероятно, сгорела спираль, которую нужно заменить. Но бывает, что сгорел контактный провод. Их нужно проверить. .

Диагностика и ремонт плиты «Мечта»

О чем расскажем.

И так, всех приветствую! Сегодня речь пойдет о принципе работы, диагностике и ремонте электрической печки с регулировкой мощности переключателем без термостата. Для примера мы рассмотрим такую бюджетную марку, как «Мечта».

Отступление.

Дело в том, что данная техника по всей видимости разрабатывалась настоящими инженерами, которые может быть и руководствовались добрыми побуждениями и стремлением к максимальному упрощению, но на практике у многих возникают вопросы, как провести диагностику и ремонт, на первый взгляд, такой простой кухонной помощницы как плита «Мечта» и многие другие подобные.

По делу.

Существуют различные модификации плит «Мечта», одна из них работает (марку я к сожалению на корпусе не нашел(с двумя конфорками)) следующим образом: мы можем включить одну конфорку и духовку, либо же две конфорки. То есть на самОм переключателе духовки ПМ-16-5-06, есть отдельный контакт который размыкает фазу или ноль на правой конфорке. То есть при диагностике это необходимо учитывать, так как можно заменить исправную деталь, а неисправную (например переключатель духовки) оставить. Зачем так сделали? Скорее всего для того, чтобы снизить нагрузку на сеть и проводку. Повторюсь данный аппарат разрабатывали инженеры!

На конфорки установлен переключатель ПМ-16-5-01, если упростить, весь принцип работы сводится к следующему:

На первый и второй контакты у нас идет фаза и ноль (как правило 1- ноль, 2- фаза), дополнительно там присутствуют провода либо для индикации включения конфорки либо для подключения следующих переключателей (например для плит с четырьмя конфорками). Далее мы можем наблюдать три провода, которые идут от конфорки они подключаются к контактам 4, 5, 6.

Нужно понимать, что внутри самой конфорки единая спираль, но подключаясь к разным её длинам и подавая на них напряжение мы можем добиться различной интенсивности нагрева. На конфорке может быть и четыре вывода, но принцип подключения не меняется.

На рисунке видно, как коммутирует переключатель различные режимы, причем красный и синий провода могут быть поменяны местами.

Заключение.

Имея представление, каким образом функционирует данная система коммутации, легко произвести диагностику и ремонт электрической плиты, и не только «Мечта». К слову сказать, эти плиты чаще всего перестают работать в следствии выхода из строя переключателя из-за низкого качества покрытия контактов, тут требуется визуальная диагностика и замена детали. Но так же часто встречаются плиты, в которых ремонт производили не профессионалы или был намеренно изменен функционал плиты и провода напутаны, вот как раз в таком случае и пригодится данная статья и понимание как работает на практике такая система.

Статью подготовила команда «Артель-сервис»!

2017-2020 Артель-сервис. Поставки запчастей от производителя по всей России оптом и в розницу. Ремонт бытовой техники. Гарантийный ремонт. г. Ростов-на-Дону и область.

Источник

Если вообще не включается

Если оборудование вообще не включается, сразу проверяйте напряжение. При низком напряжении варочная панель может не включиться. Во избежании таких ситуаций в дальнейшем, желательно установить стабилизатор. Это значительно продлит срок службы техники, так как электроника очень чувствительна к качеству питания, а именно электронику тяжелее всего ремонтировать (и дороже).

При нормальном напряжении ремонт варочной панели продолжим осмотром сетевого шнура. Как ни странно, многие поломки связаны с его повреждением — перетерся, загнулся, передавили, лопнула/оплавилась изоляция и т.п. Сначала шнур осматриваем (отключив от сети), затем прозваниваем на целостность проводов и на пробой изоляции (каждый провод на землю и между собой).

Что делать если варочная панель не включается? Первым делом проверить шнур и контакты

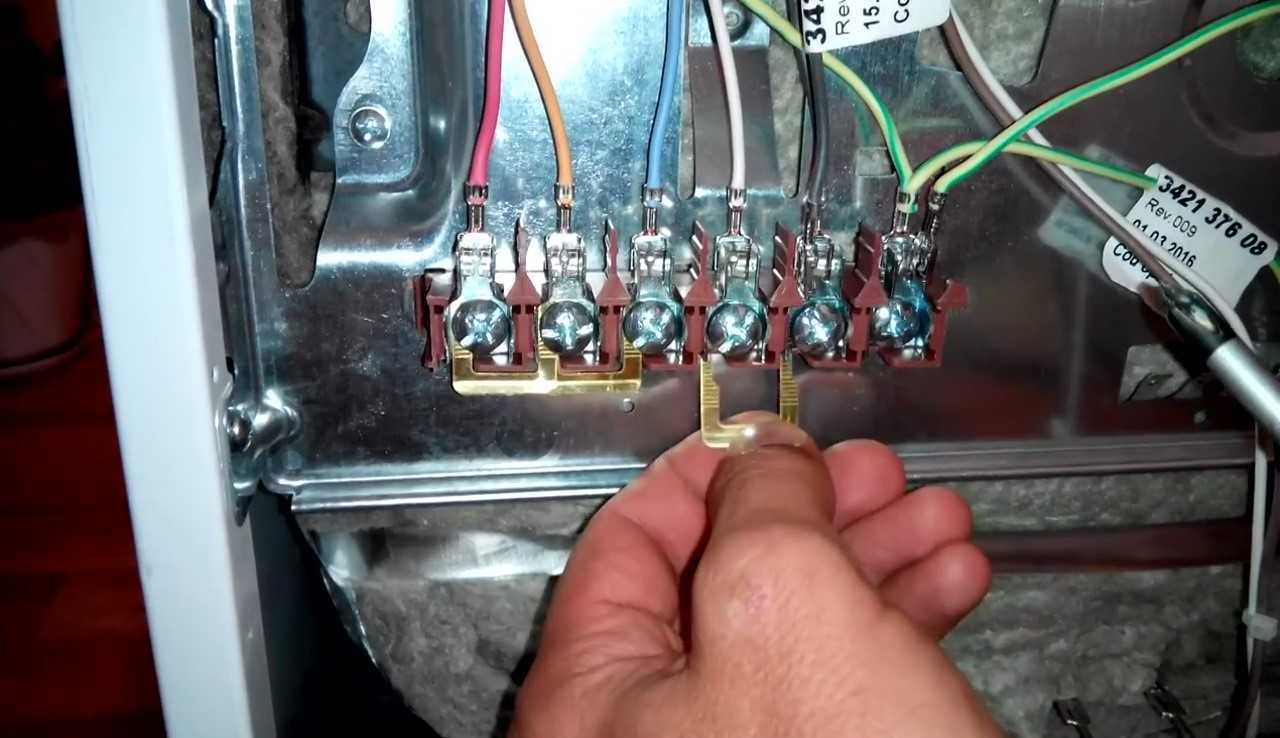

Следующий шаг — проверка контакта в клеммной колодке. Ослабленный или окисленный контакт тоже может стать причиной того, что варочная панель не включается. Что делать в этом случае? Раскрутить контакт, почистить от окислов, снова хорошо затянуть.

Если признаков жизни плита по-прежнему не подает, найдите плавкий предохранитель. Он стоит на входе, перегорает при скачках напряжения — чтобы защитить от повреждений более дорогостоящие детали. Выглядеть он может по-разному, но чаще всего это стеклянная или керамическая трубочка с металлическими колпачками по краям. Некоторые виды плавких предохранителей представлены на фото ниже. Могут быть и такие варианты.

Виды плавких предохранителей

Нашли предохранитель, дальше берем мультиметр и измеряем его сопротивление. Оно должно быть небольшим. Если прибор показывает обрыв (бесконечно большое сопротивление), предохранитель перегорел. Еще один способ — поставить мультиметр в режим прозвонки и прикоснуться щупами к обоим концам предохранителя. Прибор молчит — он перегорел.

Перегоревший предохранитель вытаскиваем, заменяем на аналогичный. Именно на аналогичный — с теми же параметрами (указаны на корпусе). Ставить «жучок» или с меньшей чувствительностью не рекомендуется — при следующем скачке напряжения поломки будут гораздо серьезнее.

Из легких проверок осталась одна — проверить, доходит ли питание от клеммной колодки до блока управления. Может, проводка повредилась или контакт где-то ослаблен/отлетел. Делают это снова при помощи мультиметра. Проверяем провода на целостность (можно — прозвонкой, можно — измерив сопротивление) и наличие пробоя изоляции (на корпус и между собой). Если все параметры в норме, можно включить питание и аккуратно измерить напряжение на входе блока управления. Напряжение в норме, но варочная панель по-прежнему не включается — проблемы в блоке управления. Дальнейший ремонт варочной панели связан с этим блоком.

Стеклокерамические плиты и варочные поверхности прочно вошли в нашу жизнь еще совсем недавно, но уже пользуются повышенным спросом благодаря их хорошим эксплуатационным характеристикам. В числе главных достоинств плит со стеклокерамической варочной панелью числятся практичность, удобство использования и надежность. Но, как и любая техника, кухонные плиты часто ломаются. И это касается не только стеклокерамических, но и плит других типов.

Самое слабое место стеклокерамических плит заключается в ее варочной панели. Если на нее уронить тяжелый предмет, то она может треснуть и в этом случае потребуется замена варочной поверхности. Кроме того, стеклокерамическая плита состоит из огромного количества взаимосвязанных узлов и агрегатов, один из которых в любой момент может выйти из строя.

Если Ваша стеклокерамическая плита перестала работать, плохо нагревает, прожаривает пищу, то это весомый повод обратиться в сервисный центр «ПлитХоум». Вы можете оставить заявку на выезд мастера по предложенному телефону 8 (495) 228-39-79. При этом нужно указать, что именно случилось с плитой, а также назвать ее марку и модель. Наши мастера имеют большой опыт работы, а значит, Вы можете быть уверены в их профессионализме. Мы осуществляем ремонт стеклокерамических плит на дому в Москве недорого, качественно и оперативно.

Как самостоятельно отремонтировать конфорку в электроплите

Что потребуется для проведения ремонта

отвёртки (крестовидные и плоские, чтобы снять панель);
ключи (накидные и рожковые);
плоскогубцы и щипцы;
кусачки;
паяльник;
изолента;
инструменты для измерения напряжения и сопротивления.

Алгоритм поиска поломок

измерить напряжение;
проверить контакты;
определить температуру.

Поверхностная диагностика

Разборка корпуса электроплиты

Если поверхностный осмотр не принёс результата, разбираем конфорку и прозваниваем мультиметром контакты.

Проверка поступающего напряжения

Работа нагревательного элемента с несколькими спиралями

Поломка органов управления

Замена регулятора мощности

Неисправности в электрической схеме

Наши преимущества

Специалисты с опытом от 5 лет. Других в штат мы просто не берём. Наличие рекомендаций от коллег или других организаций при приёме на работу обязательно.
Ремонт в течение 24 часов. Мастера распределены по всем районам Москвы, за счёт этого ремонт выполняется максимально оперативно.
Выезд и диагностика 0 рублей. При согласии на ремонт мастером «РемБытТех» оплата за выезд и диагностику не взимается.
Фирменные запчасти. Все запасные части, используемые нашими мастерами при ремонте электроплит, одобрены официальными производителями техники.
График работы с 8.00 до 22.00 каждый день. Работаем без праздников и выходных с утра до позднего вечера. Поэтому подберём удобное время ремонта любому, даже самому занятому, клиенту.
Гарантия до 1 года. На новые запчасти и ремонтные работы.
Дарим скидки малообеспеченным гражданам до 10%. Скидка 10% на ремонтные работы предоставляется пенсионерам при предъявлении удостоверения. Скидка 5% выдаётся другим категориям малообеспеченных граждан при предъявлении социальной карты.

Керамические конфорки

Простая конструкция конфорок, легко и быстро нагреваются от ТЭНа, расположенного под цераном. Замену конфорок произвести в домашних условия не составит никакого труда.

Керамические конфорки

Неисправности при работе с электроплитой

Электроплита — это самая важная вещь на кухне, которой мы пользуемся регулярно. Поэтому из-за ежедневной работы могут случиться какие-то поломки, но это и не мудрено! Давайте рассмотрим основные неполадки при работе:

Не нагревается конфорка. В таком случае лучше сменить старую конфорку на новую, но это касается только трубчатых конфорок. Если это другие типы, то есть более современные, то в этом случае необходимо обратиться к профессионалам.
Не поддерживается настраиваемая температура. Причина неисправности — вышедшие из строя контакты между переключателями. Ремонту эта деталь не подлежит. Единственный выход — заменить на новую.
Посторонние запахи. Запах гари свидетельствует о том, что на конфорках остались частицы пригоревшей пищи. Для начала нужно отключить конфорку и дождаться пока она остынет. Затем нужно отмыть пищевые и горелые пятна с поверхности плиты. Проведя эту процедуру, от запаха не останется ни следа! Если вы почувствовали запах пластика, то рекомендуется не эксплуатировать электроплиту. Лучше вызвать мастера по ремонту.
Не греется нагревательный элемент. Распространенная причина — конфорка вышла из строя, следовательно, её нужно срочно заменить. Но бывает и другая причина — отсоединение проводов. Требуется очистить клеммы, заменить провода, которые подвержены поломке, восстановить соединение при оборванном проводе.

Ремонтные работы

Замена конфорок на электроплите

Сначала рекомендуется отвинтить болты, которые удерживают круговую основу конфорки, а также поврежденный нагревательный элемент заменить на новый работающий.

Помимо соблюдения техники безопасности, нужно придерживаться исходной схемы электроплиты! Так это будет влиять на функциональность и работоспособность электроплиты. Неправильная замена конфорки может привести к поломке, что повлечёт за собой огромные траты на ремонт или покупку новой электроплиты.

Замена конфорки электроплиты

Сегодня вы познакомились с основными типами конфорок для электроплиты, с неполадками и способами их решения, а также с заменой. Всегда ориентируйтесь по своим силам, если вы не уверены в себе, то лучше доверьте эту работу профессионалам своего дела.

Устанавливаем новые конфорки

Откручиваем саморезы, фиксирующие крышку электроплиты

…и два самореза внизу, под панелью с тумблерами.

Плюс два самореза снизу, под панелью с тумблерами

И плюс еще четыре крепежа, доступ к которым появляется, если снять лицевую часть.

И плюс еще четыре крепежа

У других же моделей верхняя крышка нередко фиксируется саморезами по бокам.

Поднимаем конфорочную панель и подпираем ее деревянными брусками

Затем откручиваем нижние болты на крепежных шпильках конфорок.

Откручиваем нижние болты на крепежных шпильках конфорок

Снимаем болты и шайбы-гроверы. Как видно на фото, с обратной стороны панели расположены два металлических кронштейна, каждый из которых держит сразу два нагревающихся диска. А заземляющий кабель прикреплен к шпилькам двух дальних конфорок.

Убираем клеммы заземления и кронштейны.

Убираем клеммы заземления и кронштейны

Раскручиваем зажимы четырех кабелей

Важно! Предварительно необходимо отметить последовательность проводов (пометить скотчем или прикрутить проволоку), поскольку самое главное — это не перепутать их при установке новых конфорок

Раскручиваем зажимы четырех кабелей, предварительно отметив расположение проводов

Что получилось в итоге? Кабели отсоединены; заземление, крепежные кронштейны и круглые подставки, фиксирующие «блины» снизу, сняты.

Теперь наконец можно извлечь неисправные элементы. Можно извлечь неисправные элементы

К тому же пришло время хорошенько помыть и почистить верхнюю панель, особенно в тех местах, которые ранее были недоступны.

Устанавливаем новые конфорки в гнезда

Надеваем нижние фиксирующие подставки и кронштейны, которые затягиваем болтами.

Надеваем нижние фиксирующие подставки и кронштейны

Предлагаем ознакомиться Замена суперфосфата

Прикручиваем к новым конфоркам по четыре провода так же, как они были прикручены ранее к старым.

Если концы проводов обуглены или повреждены, необходимо обрезать их, зачистить от изоляции и облудить перед креплением к новой конфорке. Но в данном случае этого не потребовалось.

Затем удаляем маркировочный скотч. Надеваем на шпильки клеммы кабеля заземления и затягиваем фиксирующие винты до конца.

Ну вот и все. Плита снова готова к работе.
