Почему не включается электрочайник и что делать

Принцип работы электрочайников, устройство и электросхема

Электрочайник является бытовой техникой с довольно простой, по типу устройства и функционирования, конструкцией. Сегодня на рынке можно встретить множество самых разнообразных моделей электрочайников, однако следует отметить, что все они функционируют и выполняют свою работу по одному и тому же принципу. Как правило, у разных моделей электрочайников, в зависимости от наличия разнообразных дополнительных функций, схемы могут несущественно отличаться друг от друга.

Электрочайник состоит из нескольких разных частей. Устройство таких аппаратов, как правило, состоит из:

  1. Специального корпуса, который играет роль резервуара для нагреваемой воды. Стоит отметить, что у некоторых моделей резервуаром для жидкости является не корпус, а специальная колба съемного типа.
  2. Нагревательного элемента. В электрочайниках такие элементы бывают открытыми либо наоборот – закрытыми. Кроме того, используемые в чайниках Тэны могут быть дисковыми либо спиральными.
  3. Специальной подставки, которая оснащается разъемом, позволяющим подключать чайник к питанию электросети.
  4. Термостата, который отключает от питания устройство в момент закипания воды (расположен непосредственно под кнопкой включения прибора).
  5. Специальной колодки, которая представляет собой разъем для питания устройства (располагается на днище устройства в боковой либо центральной части).

В моделях электрочайников, которые оснащаются специальным терморегулятором, присутствует больше контактных групп. Такую особенность необходимо учитывать во время проведения их самостоятельного ремонта. Терморегуляторы позволяют во время использования электрочайника подогревать воду в разных режимах, а также поддерживать ее продолжительное время горячей.

Принцип работы электрочайников, которые работают от электрической сети, достаточно прост. Во время подключения к электрической сети такого аппарата и нажатия на кнопку включения, ТЭН начинает нагреваться. Благодаря этому вода, находящаяся в резервуаре чайника закипает либо подогревается до установленной пользователем температуры (в моделях с установленным терморегулятором).

Во время нагревания воды, при ее закипании, в корпусе чайника начинает образовываться большое количество пара, который по специальному каналу, оснащенному паропропускающим отверстием, начинает подаваться на специальную биметаллическую пластину термостата. Благодаря воздействию пара металл начинает постепенно расширяться и воздействовать на рычаг, размыкая тем самым контактные группы и отключая технику.

Кнопка электрочайника

Причиной того что электрический чайник не включается, может быть кнопка включения. Она находится на ручке. Чтоб её проверить, надо снять защитную пластмассу. Обычно она удерживается одним-двумя шурупами, которые обычно находятся где-то в нижней части. Выкручиваем все шурупы, которые нашли, пластмассу снимаем и рассматриваем кнопку.

 Проверка кнопки

Эта кнопка называется ещё термовыключатель или термопредохранитель. Она выключает чайник при закипании. Там есть биметаллическая пластина, которая изменяет форму при нагревании. Увеличившись, пластина давит на кнопку и выключает её. А так как через контакты этого устройства протекает немалый ток (до 10 и более ампер), то контакты часто подгорают или окисляются. Из-за этого прибор вообще не включается или помогает повторное включение. Но бывает что кнопку надо держать пока чайник не закипит. Если это ваш случай, причина именно в кнопке.

По большей части такую кнопку нужно менять, но найти будет трудно. Поэтому попробуем отремонтировать.

Вытащив кнопку, надо её прозвонить. Берём мультиметр нажимаем кнопку и измеряем сопротивление, приложив щупы к двум выводам. Оно должно быть равно нулю.  Если меряется обрыв или очень большое сопротивление, дело в контактах.

Проверка термовыключателя электрического чайника

Ремонт кнопки электрочайника

Обнаружив неисправность кнопки, можно попробовать её отремонтировать. Контакты спрятаны под пластиковым колпачком и его надо снять. Часто крышечка сдвигается в сторону, а затем её можно потянуть наверх и снять. Иногда есть пластиковые защёлки. В общем, действуем аккуратно, снимаем пластиковую часть.

Если не работает кнопка на чайнике, скорее всего подгорели контакты

Увидев окислившиеся или подгорелые контакты, зачищаем металл до блеска. Сделать это можно наждачной бумагой с мелким зерном, надфилем или металлической пилочкой для ногтей, но не слишком царапайте пластины. Они должны быть гладкими. Оксидную плёнку лучше снимать полоской войлока.

После такой операции вновь проверяем сопротивление включённой кнопки. Если оно появилось можно попробовать собрать и включить чайник. Если помогло считаем, что нам повезло. Если нет — придётся разбирать чайник дальше.

Бывает так, что контактная группа расплавилась, тогда надо заменить кнопку полностью. Найти точно подходящую по размеру сложно. Так что, скорее всего, придётся что-то «колхозить».

Порядок проверки и ремонта электрической части

Перед началом ремонта электрочайника надо ознакомиться с принципом его работы, устройством и принципиальной схемой устройства. Самая простая схема выглядит так:

Определение неисправностей и ремонт электрочайника своими руками производится в следующей последовательности.

    1. При отсутствии питания сначала следует осмотреть щиток: не сработал ли автоматический выключатель или УЗО. Проверяется включение вилки в розетку, надежность контактов и правильность установки чайника на базе. Сетевой шнур прозванивается мультиметром. При перегорании предохранителя, расположенного внутри корпуса, его следует заменить.
    2. Разбирается и проверяется подставка. Если контакты отошли их припаивают или скрепляют. При расплавлении пластмассы вокруг контактной группы ремонт уже невозможен.
    3. Откручивается крышка основания и проверяется исправность контактов.
    4. Отворачиваются винты крепления в верхней и нижней частях ручки. Затем она снимается вместе с пластмассовым коромыслом, расположенным над выключателем. Если выключатель сломан, его следует заменить. Часто у него окисляются контакты, которые следует зачистить. Разбирать выключатель нужно аккуратно, чтобы не повредить пластиковые детали, светодиод и контакты, расположенные внутри.
    5. Нагревательный элемент (ТЭН) плотно прижат ко дну металлическим диском, а к его концам приварены плоские контакты, на которые надеты накидные клеммы. Его выводы прозваниваются мультиметром для проверки исправности встроенной спирали. Если она перегорела, ТЭН следует заменить. Отдавать в сервисный ремонт чайник при сгоревшем нагревателе не имеет смысла, поскольку он дорого стоит и в целом затраты превысят цену нового прибора. ТЭН легко заменить своими руками, а если он является составной частью корпуса или его нет в продаже, лучше купить новый чайник.
    6. Чайник не выключается по причине плохо закрытой крышки или при забивании отверстия подачи пара на автоматическое отключение. Крышку следует плотно закрыть, но предварительно чайник выключается и воде дают немного остыть. Если паровыпускное отверстие заблокировано известковыми отложениями, его следует прочистить. Как только кипение прекратится, чайник можно снимать с базы или вынимать вилку из розетки. Еще одной причиной непрерывной работы чайника является поломка биметаллической пластины или толкателя термоавтомата. В таком случае неисправную деталь надо заменить.

Нюансы разборки с учетом модели

Перед началом проведения ремонтных работ необходимо провести предварительный осмотр чайника на предмет работоспособности и исключить всевозможные банальные моменты, которые могут стать причиной неисправности (подключение к электросети, запуск кнопки включения, правильное положение, установка аппарата непосредственно на самой подставке). Если после предварительной проверки аппарат все же остается неисправным, тогда необходимо демонтировать все узлы и найти причину поломки. Как разобрать электрический чайник? Разбирать модели электрочайников, которые оснащены закрытым Тэном рекомендуется следующим образом:

  1. Выполнить демонтаж крышки, которая расположена на дне аппарата. При этом нужно учитывать тот факт, что на старых моделях, крепежные элементы расположены в верхней части.
  2. В более современных моделях, во время разборки, необходимо убрать верхнюю накладку, которая закреплена в двух пазах, расположенных у основания ручки.
  3. Пазы следует аккуратно освободить, а затем открутить расположенные под ними болты. В некоторых моделях верхняя ручка демонтируется непосредственно вместе с крышкой.
  4. Затем необходимо перевернуть чайник и в его нижней части снять крепежные элементы.
  5. При помощи отвертки отщелкнуть специальные фиксирующие элементы, которые расположены по периметру днища чайника.

После демонтажа днища на предмет поломок, при помощи тестера, следует осмотреть нагревательный элемент чайника. В моделях, оснащенных дисковым Тэном, нагревательный элемент не вступает в контакт с водой. Поэтому на данном этапе, если ТЭН находится в неисправном состоянии, можно определить поломку при помощи его прозвона тестером. Как правило, нагревательный элемент в чайнике выходит из строя из-за появления обрывов спиралей в трубке.

Чтобы проверить термостат на наличие в нем неисправностей необходимо убрать шуруп, расположенный в нижней части рукоятки электрочайника. Затем ручку нужно аккуратно демонтировать и под кнопкой включения убрать саморез. Места соединения, к которым подключен термостат нужно прозвонить мультиметром. После прозвона, если неисправность не была обнаружена, нужно снять сам узел. Для этого сначала демонтируется сама накладка, а потом снимается деталь. Чтобы демонтировать накладку, на нее необходимо слегка надавить пальцами рук и отодвинуть вперед.

Чтобы правильно разобрать старую модель электрочайника необходимо открутить саморезы, расположенные на днище устройства и демонтировать его боковую часть, чтобы получить доступ к Тэну, а также термостату. В том случае, когда кнопка включения расположена в верхней части чайника, прибор необходимо разбирать полностью. Для проверки открытого Тэна необходимо изначально произвести демонтаж крышки.

Если ТЭН находится в работоспособном состоянии, и выявить его неисправность не удалось, тогда следует осмотреть подставку. Для этого ее нужно отключить от электросети, перевернуть и снять все болты. Затем нужно демонтировать нижнюю часть подставки и провести осмотр ее элементов.

Принцип работы и устройство узлов

Бытовая техника с простой конструкцией – так характеризуются электрические чайники. Несмотря на огромное количество моделей разных производителей, приборы функционируют по идентичному принципу, а схема чайника для всех агрегатов лишь незначительно отличается. Устройство аппаратов:

  1. Корпус-резервуар для воды. В редких экземплярах колба выполнена в виде отдельной чаши.
  2. Нагревательный элемент открытого или закрытого типа. ТЭНы бывают спиральные и дисковые.
  3. Подставка с разъемом соединения бытового прибора и шнуром для подключения к сети.
  4. Колодки разъема питания в днище бокового или центрального расположения.
  5. Термостат, отвечающий за отключение электроприбора при закипании воды, установлен под кнопкой.

Немного отличается устройство электрического чайника с терморегулятором – больше контактных групп. При помощи регуляторов температуры можно греть воду до желаемого режима и поддерживать ее горячей, чтобы повторно не кипятить жидкость. Принцип работы чайников с электропитанием: при включении в сеть и нажатии на кнопку нагревается ТЭН, греет воду в резервуаре до закипания. В корпусе образуется пар, который по каналу с паропропускающим отверстием поступает на биметаллическую пластинку термостата. Под влиянием пара металл расширяется, воздействует на рычаг, размыкает контактную группу, отключая электроприбор.

Почему электрочайник не выключается, после того как вода закипела?

Одним из самых распространенных дефектов работы прибора становится то, что он отключается преждевременно. Оборудование не в состоянии довести воду до кипения. В результате этого владельцы начинают думать, что чайник окончательно испортился и не подлежит восстановлению. Прежде чем выкинуть технику, необходимо разобраться в причинах, которые приводят к тому, что электрический чайник не включается или постоянно выключается. Среди них:

  1. Неисправность биметаллической пластины. Так как металл, из которого она сделана, подвергается постоянному расширению и сужению, то через некоторое время пластина начнет деформироваться, что приведет к потере своих изначальных свойств. То есть чайник не греет воду и выключается еще до ее кипения. Обычно данная проблема наблюдается в чайниках, которые проработали уже не один год, или в некачественных китайских моделях. Устранить поломку можно, подогнув пластину в правильное положение. Но данная проблема в течение короткого времени снова даст о себе знать, поэтому лучшим решением станет купить новый прибор. Замена биметаллической пластины обойдется очень дорого.

  2. Появление сильной накипи на дне или стенках электрочайника. Обычно эта неисправность характерна для моделей, у которых нагревательный элемент находится в открытом состоянии. В результате этого ТЭН очень быстро перегревается, что приводит к включению функции автоматической защиты оборудования, то есть его преждевременного отключения. Чтобы устранить эту проблему, можно набрать в чайник небольшое количество воды, добавить к ней один пакетик лимонной кислоты и включить прибор. Если накипь сильная, то для максимального эффекта можно повторить процесс кипячения несколько раз, предварительно добавив несколько столовых ложек уксуса.

  3. Поломка термостата. Его необходимо заменить, но делать это нерентабельно, поэтому проще и дешевле купить новый электрочайник.
  4. Неисправность выключателя. Он может сломаться от времени или изначально быть невысокого качества. Диагностируется данная поломка очень просто: сначала техника выключается, не доведя воду до кипения, а спустя 15 минут самопроизвольно включается.
  5. Протечка. Если электрочайник стал пропускать воду даже в виде нескольких капелек, то это приведет к его выключению. Обычно проблема кроется в корпусе изделия из стекла или пластика. На стенках чайника появляются микротрещины в результате резкого перепада температур.

  6. Нагревательный элемент неплотно закреплен к корпусу электрического чайника. Если ТЭН открытого типа, то проверить наличие данной проблемы не составит труда. При закрытом нагревательном элементе, лучше всего сразу обратиться в сервисный центр.

Разбирать электрический чайник самостоятельно в домашних условиях можно только тому человеку, который хоть немного разбирается в электрике. В противном случае можно окончательно сломать технику. Если есть сомнения в правильности своих действий или непонятны причины поломки, то лучше всего отнести оборудование в ремонтную мастерскую. Там квалифицированные специалисты помогут быстро найти поломку и приложат все усилия для ее скорейшего устранения.

Самостоятельный ремонт техники

Чем пользоваться категорически нельзя?

На форумах умельцев часто встречаются советы по ремонту таких поломок эпоксидными смолами, дихлорэтаном, космофеном, клеем БФ-2 и даже стоматологическими цементными составами. Этого делать категорически не рекомендуется, так как все эти вещества в той или иной степени токсичны, а последние – хрупкие непластичные массы, нерассчитанные на высокие температуры.

Лучшее, чем можно заклеить стекло на чайнике, – это только специально предназначенные для пищевого использования герметики. Не экспериментируйте на себе, и на здоровье своих близких. Подходите к процессу ремонта с умом!

Разборка электрического чайника

Перед тем как приступить к процедуре разборки электрочайника нам необходимо проверить самые очевидные вещи:

  1. Выключена ли вилка из розетки, и включены ли кнопки на электрочайнике;
  2. Не дергается разъем, который отвечает за питание чайника электроэнергией. Если дрыгается из стороны в сторону, возможно, причина неисправности именно в этом;
  3. Правильно ли расположен чайник, стоит ли он на соответствующей базе или съехал с нее. Это возможно, но в редких случаях, да и случается это лишь со старыми моделями бесшнуровых чайников.

Правила и порядок разборки электрического чайника

Мы провели с вами проверку самых очевидных вещей, и нам стало понятно, что неработоспособное состояние чайника ими не вызвано. По этой причине мы должны приступить к его разборке, и дальнейшему выявлению причин, которые повлекли его неработоспособность.

Снимаем крышку основания чайника;
Далее, отворачиваем все винты, которые относятся к крепежным элементам и находятся на основании ручки чайника, а также в ее верхней части;
Осторожно отделяем ручку от чайного кувшина, так если от чайника;
После этого нам необходимо избавиться от пластмассового коромысла, которое является немаловажной составляющей как современных, так и старых моделей электрических чайников;
Снимаем все пластмассовые детали, в основном избавляемся от мешающих деталей – это различные составляющие чайника, которые крепятся к тем или другим его элементам;
Поднимаем выключатель чайника;
После этого нам надо внимательно изучить состояние биметаллической пластины, проверив ее на наличие видимых дефектов. Если таковые отсутствуют, значит, причина, повлекшая к неработоспособности чайника кроется в другом.

Техника безопасности

Перед включением в сеть нужно обязательно проверить правильность сборки электросхемы чайника

Восстановлением электрочайника важно заниматься через час выключения или поломки, тогда все части смогут остыть до комнатной температуры. Во время проверки работоспособности электроприбора следует держать руку на вилке электроприбора, тогда вы сможете оперативно его обесточить при возникновении нештатной ситуации

Испытания лучше проводить в диэлектрических перчатках. Не допускайте ситуации, когда шнур питания свисает со стола, так как маленькие дети или домашние животные могут потянуть за него. Если в электронной начинке чайника вы нашли следы влаги, то её важно удалить сухой безворсовой тканью, а затем просушить элементы феном. Если этого не сделать, то может случиться короткое замыкание либо в скором времени прибор снова выйдет из строя. При ремонте важно убрать с рабочего стола все ненужные вещи, тогда они не будут вам мешать и отвлекать, и вы сможете удачно вернуть работоспособность электроприбору.

Мы надеемся, что статья была для вас полезной, и вы сможете с её помощью вернуть работоспособность электрочайнику. Удачи!

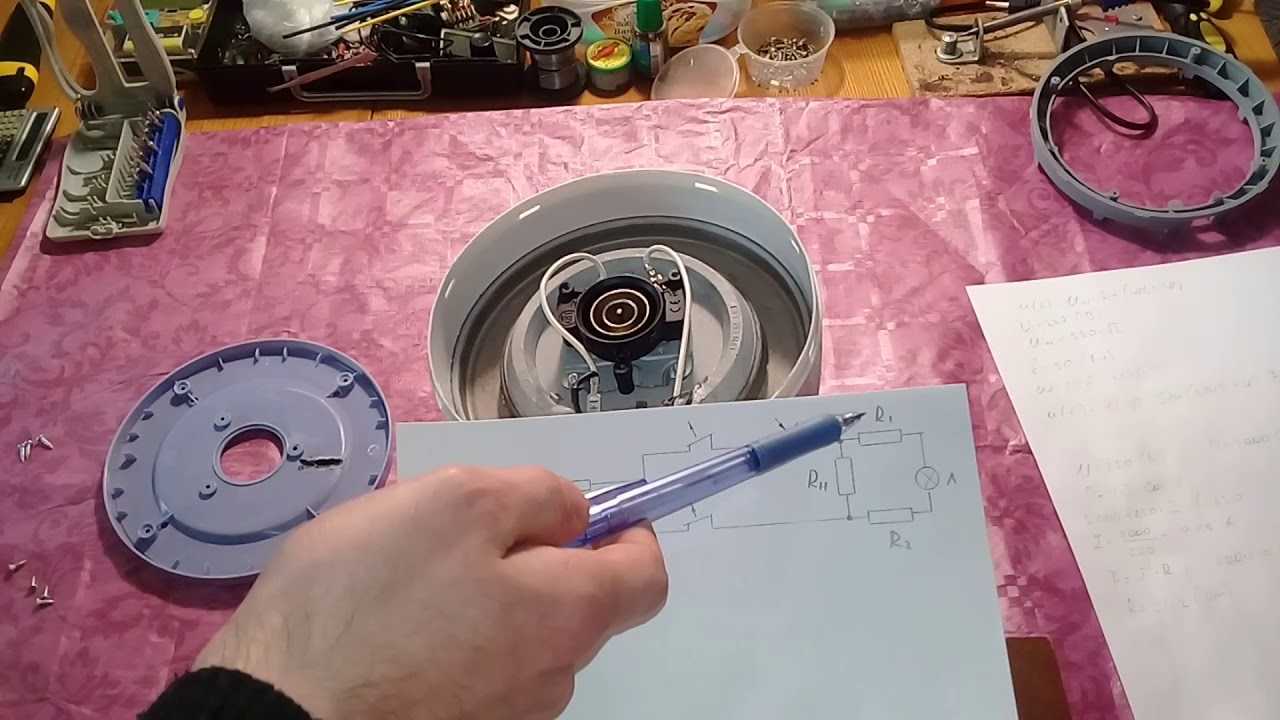

Принцип работы и схема электрочайника

Принцип, по которому работает электрочайник, прост. Для того чтоб разогреть воду в нем используется электронагревательный элемент, установленный внутри – на дне устройства. Такой элемент может иметь разную форму. Но, как правило, крепится к корпусу с использованием резьбоватых втулок и металлических винтов, намертво прижимающих его к водонепроницаемым уплотнениям.

Водонепроницаемые уплотнения электрочайника имеют разную форму. Например, они могут быть представлены в виде шайбы, прокладки или, наоборот, иметь вид втулки. Именно из-за них частенько случаются протечки. В случае возникновении поломки уплотнения такого вида починка электрочайник проводится довольно просто, необходимо провести его замену.

Работа электрочайника основана на принципе нагревания воды, в момент воспроизводства которого образуется пар, выходящий через специальные отверстия или трубы, к биометрической пластине или к диску. Его движение зависит от того, по какому принципу работает электрочайник. После поступления пара к биометрическим пластинам, чайник автоматически выключается.

Диагностика неисправности

Чтобы установить причину поломки бытовой техники, нужно разобрать чайник и проверить его мультиметром или авометром. Смысл тестирования заключается в поочередном прозвоне электроцепи от вилки до ТЭНа.

Проверку начинают с напряжения в розетке. Можно включить другой агрегат в сеть или воспользоваться тестером. Перед ремонтом электрических чайников необходимо:

  • Мультиметр выставить в режим вольтметра (В), а щупы измерительного прибора вставить в розетку.
  • При наличии напряжения переходят к диагностике чайника, проверяя исправность вилки, шнура и контактной группы.
  • Один щуп измерительного прибора законтачивают со штырем вилки в режиме прозвона.
  • Вторым щупом поочередно касаются трех контактов (две токопроводящие жилы и заземление на корпус) на разъеме базы.
  • Сигнал прибора соответствует проверяемому штырю вилки. Так же проверяют жилы кабеля и контактных групп для другого штыря вилки.

Если тестер дает прозвон по трем контактам, подставка исправная, нужно искать другую причину поломки. Необходимо снять нижнюю крышку, открутив шурупы, и прозвонить клеммную колодку разъема питания. Она расположена в основании чайника, совмещена с термостатом и зафиксирована на слой термопасты.

Сначала отсоединяют подведенный кабель. Затем прозванивают левый и правый контакты колодки – при замыкании их на соответствующие элементы разъема чайника каждый контакт должен звонить на своем внутреннем или наружном кольце. Отсутствие прозвона говорит о необходимости разобрать колодку и почистить контакты, удаляя нагар и окисление. Колодку собирают и прозванивают повторно. Если есть сигнал, причина поломки устранена, можно собирать электроприбор.

Следующим этапом диагностики является проверка кнопки. Одним щупом тестера касаются провода, подключенного к выключателю, а вторым – жилы, идущей на нагревательный элемент. В отключенном положении кнопки прозвона нет, при включенном режиме мультимер издаст звуковой сигнал, свидетельствующий об исправности детали. Если сигнал не прозвучал, значит, переключатель сломался, его нужно заменить или отремонтировать.

В последнюю очередь проверяют работоспособность ТЭНа. Для этого необходимо протестировать контакты вывода спирали, к которым присоединены провода разъема базы и провода переключателя. При наличии звукового сигнала спираль исправная. Чтобы проверить, нет ли замыкания нагревательного элемента для чайника на корпус прибора, необходимо законтачить один вывод ТЭНа с корпусом. Если идет прозвон, спираль оборвана, есть пробой на корпус агрегата.

Устройство электрочайника

Форма кувшина самая распространенная у электрочайников. У таких чайников дно меньшей окружности и большая высота. Боковая ручка данной конструкции защищает руку от попадания под струю пара при наливании кипятка.Для наглядности схематически приведем основные узлы электрического чайника в форме кувшина:

1) паровыпускное отверстие
2) фильтр
3) индикатор уровня воды
4) выключатель защиты
5) колодка разъема питания на
6) база
7) наконечник провода
8) скрытый нагревательный элемент
9) выключатель
10) биметаллический диск
чайнике
11) индикатор включения
12) коромысло выключателя

Как видно, электрический чайник располагается на специальной подставке (базе), через которую подается электроэнергия на нагревательный элемент. Также база позволяет быстро отсоединить прибор от источника электрического тока, и в ней есть место для хранения излишка шнура.

Более детально каждый элемент рассмотрен далее по тексту в разрезе принципа работы, ремонта и правил выбора электрочайника. Поэтому, чтобы не повторятся, выделим лишь основные моменты и подробно изучим материалы, из которых может быть изготовлена чаша.

Из базовых элементов, которые имеются практически во всех современных моделей электрических чайников, можно выделить:

  • Систему автоматического выключения при закипании воды.
  • Мерную шкалу, служащую ограничителем, выше которого не рекомендуется наливать воду в чайник.
  • Фильтры, которые препятствуют попаданию накипи, образующейся со временем внутри чайника.

Чаша электрического чайника может изготавливаться из пластмассы, высокопрочного стекла, керамики или металла. Отметим достоинства и недостатки каждого материала:

Главными преимуществами пластика перед металлом или стеклом считается безопасность при случайном прикосновении к чайнику. Пластмассовый корпус исключает ожог и позволяет сохранять температуру воды дольше

Важно, чтобы пластик был качественным.
Сталь – прочный материал для корпуса чайника. К недостатку стальных чайников можно отнести то, что они могут нагреваться с внешней стороны

В моделях с двойными стенками такой проблемы уже нет.
Чайники из закаленного стекла красивые, и за ними не сложно ухаживать. Как и в случае с металлом, корпус стеклянного чайника сильно нагревается при кипячении воды. И хоть данный факт не столь критичен, выбор все равно остается за вами.
Керамические чайники также очень красивые. Вода в них нагревается медленнее, но при этом дольше остается горячей
Единственное, на что нужно обратить внимание — это вес изделия. Такие чайники довольно увесистые.

Как работает электрический чайник?

Прежде чем приступить к самостоятельному ремонту, необходимо сначала разобраться в принципах работы техники. Несмотря на то что сегодня представлено огромное количество разнообразных моделей чайников, работают они практически все по одной и той же схеме.

Оборудование подключается к сети электропитания через провод. От розетки поступает напряжение на электрочайник. Сам чайник ставится на массивную платформу, на которой есть специальные контакты ХР1. На дне чайника есть специальный разъем, через который осуществляется взаимодействие с контактной группой термостата.

Электрический чайник, включенный в розетку

Каждый электрочайник также оснащен термовыключателем SA1. Он может отключать прибор в ручном или автоматическом режиме, после того как произойдет закипание воды. Для того чтобы обеспечить сохранность прибора, в нем устанавливается специальный выключатель для тепловой защиты. Он должен всегда находиться в рабочем состоянии, а в случае включения чайника без воды автоматически выключить прибор, чтобы не допустить его перегрева.

После того как чайник будет подключен к сети электропитания, ток будет двигаться в сторону трубчатого нагревательного элемента. О том, что оборудование находится в рабочем режиме, укажет специальный световой индикатор. На разных моделях оборудования он может быть на корпусе чайника или на платформе.

Световой индикатор

Затем он поступает через специальный канал к биметаллической пластине. Она изготавливается из 2 разных видов металла, поэтому после того, как произойдет нагрев, пластина с контактами начинает изгибаться, что приводит к размыканию контактов. В результате этого электрочайник выключается. В этом и заключается правильная работа техники.

Изделия без шнура

У этого прибора имеется база-подставка, на которой соединяются колодка и разъем питания. Подключение к электросети осуществляется благодаря шнуру, который подсоединен к этой самой подставке. За счёт такой конструкции чайник удаётся брать, не вынимая вилку из розетки.

Есть модификации, которые устанавливают в фиксированном положении на базу. Однако современные изделия можно ставить, повернув в любую сторону. В базе также присутствует специальное отделение для размещения излишка шнура. В бесшнуровых чайниках присутствуют:

  • фильтр;
  • отверстие для выведения пара;
  • индикатор для определения уровня жидкости;
  • разъем питания;
  • база;
  • биметаллический диск.

Диагностика неисправности электрочайников

Если бытовая техника не включается, не греет, не загорается лампочка индикации работы, проводят диагностику поломок электроизмерительным прибором — мультиметром. С его помощью прозванивают электрическую цепь от вилки до ТЭНа.

Если розетка исправна, начинают диагностику прибора. Чтобы понять, почему не включается электрический чайник, придется проверить все его основные узлы.

Сначала проверяют вилку, шнур и контактную группу на подставке. Для этого один щуп тестера в режиме прозвона соединяют со штырем вилки.

Вторым поочередно прикасаются к контактам на разъеме базы. Обычно их три – они соответствуют заземляющему контакту и двум токопроводящим жилам и располагаются посередине подставки в форме окружности или сбоку в форме трехпалого разъема.

Сигнал прибора на одном из контактов свидетельствует о том, что он соответствует штырю вилки и что жила кабеля не повреждена. Аналогично проверяют второй штырь и контакт заземления. Сигнал по трем линиям означает, что база исправна.

После этого приступают к диагностике самого чайника. Снимают нижнюю крышку и прозванивают клеммную колодку разъема питания в основании устройства. Левый и правый контакты прозваниваются на внутреннем и внешнем кольце.

Если сигнала нет, колодку разбирают, снимая нижнюю пластину термостата. Контакты зачищают наждачной бумагой, удаляя нагар и окисление. Попутно проверяют наличие контакта. Затем колодку собирают и прозванивают. Если проблема устранена, то все ставят на место.

На следующем этапе проверяют кнопку включения. Один щуп ставят к контакту провода, идущему на кнопку, второй — на ТЭН. В отключенном положении звука быть не должно. Когда кнопка включена, сигнал говорит о том, что она исправна.

Затем проверяют ТЭН. Прозванивают контакт вывода спирали, к которому присоединены провод от разъема и от кнопки. Звуковой сигнал означает, что цепь не разорвана. После чего проверяют, нет ли замыкания. Соединяют вывод ТЭНа с корпусом. Сигнал говорит о его пробое и неисправности нагревательного прибора.

Наличие терморегулятора в устройстве усложняет диагностику. Такой прибор имеет не три контакта в разъеме узла соединения базы с устройством, а пять. Добавляются два контакта для терморезистора. Прозвон проводят в той же последовательности.

Сначала определяют какие контакты на подставке соответствуют двум жилам кабеля электропитания и заземлению.

Два оставшихся кольца, которые входят в цепь терморезистора проверяют на сопротивление. Оно должно быть около 100 кОм. Другие показатели (1 или бесконечность) говорят о неисправности терморегулятора.

Затем проводят диагностику чайника (клеммы колодки, кнопку включения, ТЭН). Но перед этим отсоединяют электронную часть терморегулятора и датчика температуры.

Для оценки состояния нагревательного элемента высчитывают сопротивление спирали. Указанную в технической документации мощность прибора в ваттах делят на стандартное напряжение в сети, получают силу тока.

Для вычисления сопротивления, напряжение делят на силу тока. Затем проводят проверку мультиметром. Откручивают нижнюю крышку, тестер настраивают на режим омметра, замеряют сопротивление. Оно не должно сильно отличатся от расчетного. Большое отклонение говорит что ТЭН испорчен.
