Как спрятать трубу от вытяжки на кухне: фото идеи чем закрыть вентиляционную гофру, примеры монтажа своими руками

На что обращать внимание при монтаже

Схема монтажа

Гофра для вытяжки считается идеальной, если полностью скрывается в навесном шкафу. Работы ведутся без использования специальных переходников и сложных элементов крепления, что дает возможность не тратить лишних средств на проведение работ. Эластичная ребристая конструкция легко огибает препятствия, что позволяет не применять дополнительных соединений и фитингов. Перед началом работ, гофра полностью растягивается и устанавливается в таком виде, что снижает шум при работе вентилятора. В противном случае получившиеся складки обязательно создадут вибрацию, и работа вытяжки станет сопровождаться повышенным дребезжанием.

Гофра крепится к патрубку системы вентиляции при помощи специальных металлических или пластиковых хомутов. Чтобы правильно провести монтажные работы следует придерживаться несложных правил:

• Если вентиляционное отверстие находится на большом расстоянии от вытяжки, трубу следует провести под потолком. Это поможет избежать острых углов и сделает работу системы более эффективной и надежной. Для этих целей лучше использовать навесные потолки, которые идеально скроют гофру от посторонних глаз;
• следует тщательно подобрать диаметр, так как узкий воздуховод будет создавать большую нагрузку для вентилятора, что, безусловно, скажется на его работе. Если вытяжка имеет круглое отверстие, не следует использовать трубу прямоугольного сечения. Это сделает работу малоэффективной, так как придется устанавливать специальные переходники, которые понизят прохождение воздуха по каналу воздуховода.

Как проводится монтаж

1. Перед началом работ устанавливается решетка со встроенным обратным клапаном. Она поможет обеспечить приток свежего воздуха для вентиляции помещения при выключенном вентиляторе.
2. Установив анемометр в основание трубы можно определить объем производительности системы вентиляции, который должен составлять не менее трех объемов кухни.
3. Перед монтажом проверьте наличие обратной тяги для этого приложите лист бумаге к решетке вытяжки, она должна плотно пристать к отверстию. Наличие обратной тяги может уменьшить результативность принудительной системы вентиляции.
4. При установке следует постараться, чтобы конструкция имела как можно меньше изгибов и поворотов, поскольку это понижает результативность работы во много раз.

Часто, торгующие организации вместе с вытяжкой предлагают в комплекте гофрированную трубу. Можно отказаться от навязываемой услуги, если вы своевременно ознакомитесь с инструкцией и рассчитаете нужное количество гофры. Тогда вы купите точное количество, не переплачивая за лишние метры.

Идеальный способ изготовления дымохода, можно не опасаться за перегрев трубы. Она быстро и легко монтируется в любом виде перекрытий. При установке газового отопительного или водонагревательного оборудования может обеспечить максимальный отток продуктов сгорания, давая возможность гарантировать надежность работы котлов и бойлеров. Система подобных труб хорошо зарекомендовала себя при установке каминов, печей или других систем отопления.

Стальной внутренний каркас и сверхпрочная пленка, позволяют не беспокоиться о долговечности и надежности эксплуатации конструкции. Помните, что чем ответственней подходить к выбору гофры, тем качественней и дольше будет работать ваша система вентиляции. Не следует экономить на отводной трубе, поскольку попадание угарного газа в квартиру может привести к печальным последствиям.

Разновидности

Воздуховоды, используемые для кухонной вытяжки, различаются по материалу изготовления, форме и уровню жесткости.

Вытяжные трубы делают из нескольких видов пластика:

• ПВХ;
• фторопласта;
• полипропилена;
• полиэтилена низкого давления.

Для подсоединения к вытяжному устройству на кухне подходят первые 3 типа: они отличаются устойчивостью к высоким температурам.

Изделия для кухонной вытяжки могут быть гофрированными (гибкими), как на следующем фото, или выполненными из жесткого гладкого пластика.

Выделяют воздуховоды с прямоугольным или круглым сечением.

• Прямоугольные пластиковые каналы компактны, легко скрываются под навесным потолком, более удобны в плане установки.
• Круглые трубы для вытяжки отличаются большей пропускной способностью и более низким уровнем шума.

Использование встраиваемой мебели

Если помещение будет оборудоваться специальной встраиваемой мебелью, в один из шкафчиков можно спрятать вытяжку. Такой шкафчик должен быть достаточно высоким, почти до потолка, тогда гофра будет незаметной. В подобном случае необходимо подобрать соответствующую разновидность вытяжки, дополнительно нужно заранее определить ее место расположения.

В нижней части шкафа необходимо вырезать отверстие, соответствующее форме вытяжки, а сверху и на полках сделать круги под трубу воздуховода. Устройство крепится к днищу шкафа так, чтобы снаружи оставалась исключительно рабочая поверхность.

Крепление должно учитывать все особенности конструкции. Гофру соединяют с ней и продевают в предварительно проделанные отверстия. Ее возможно замаскировать с помощью пластикового короба. Дополнительно можно попробовать вывести трубу не сквозь верхнюю панель, а с использованием боковых стенок шкафчика. При этом труба будет абсолютно не заметной, однако немного поубавится места для всевозможных кухонных принадлежностей.

Если же навесные шкафчики недостаточно высокие, можно спрятать трубу с помощью навесного козырька, достроенного к ним. В подобном случае нужно сделать верхнюю часть шкафчиков выступающей, а гофру уложить как можно ближе к стене. Тогда труба будет видна только при входе в вентиляционный канал, но это место можно обшить пластиковым коробом или покрасить в тон стен. Сам козырек можно украсить точечным освещением.

Хороший уход – долгая служба

Потолочная вытяжка для кухни – приобретение недешевое. Качество работы и сохранность внешнего вида напрямую связаны с тем, насколько грамотно за ней ухаживают. Брызг жира, пятен копоти и оседающей пыли не избежать. С помощью губки и современных мягких жирорастворимых средств легко поддерживать чистоту.

Агрессивные абразивные составы применять нельзя. Производительность падает, если используются засоренные фильтры. Несвоевременная их смена или очистка может плохо отразиться на работоспособности двигателя. Прежде чем приступит к уборке вытяжки и замене (мытью) фильтров, нужно отключить прибор от сети. Кстати, розетка для вытяжки должна быть индивидуальной и заземленной. После полной просушки всех частей прибор вновь можно включить.

К выбору потолочной вытяжки нужно подходить основательно. Только тогда не будет разочарований, а эффектная, удобная и отлично работающая установка будет радовать и долго заботиться о здоровье домочадцев. Неплохо заранее изучить производителей, рыночные цены, сопоставить различные модели по дизайну, мощности и функциональным возможностям, посмотреть гарантийный срок

Опять же важно, чтобы вытяжка вписалась в интерьер, а «умная» начинка оказалась оптимальной. Информация из отзывов, оставленных покупателями на интернет-сайтах, также окажет определенную помощь

Варианты маскировки трубы

Существует большое количество вариантов декора, позволяющих скрыть дополнительные коммуникации, но чаще используются лишь некоторые из них, т. к. отличаются функциональностью, привлекательным внешним видом, простотой исполнения.

Если решается вопрос, как спрятать гофру от вытяжки, рекомендуется рассмотреть способ, предполагающий необходимость монтажа верхней полки по всей длине гарнитура. Она должна превосходить навесные шкафы по ширине. Тогда труба, располагающаяся над мебелью, не будет видна, если смотреть на нее из кухни. Такой вариант подходит и для гарнитура, который изготавливается на заказ, а также для помещений без ремонта. В последнем случае верхняя полка изготавливается и устанавливается самостоятельно.

Пластиковый короб для маскировки трубы

Закрыть гофру можно разными способами:

1. С помощью декоративного пластикового короба. Его собирают из готовых панелей и уголков. По размерам короб должен превосходить диаметр трубы.
2. Вместо гофры устанавливается пластиковый аналог. Желательно выбирать такой вариант изделия, чтобы его высота была меньше ширины, тогда из кухни трубу видно не будет.

Первый вариант следует выбирать, если работу нужно произвести быстро и нет опыта в подключении коммуникаций. Тогда не придется заниматься демонтажем старого воздуховода и установкой нового, а потребуется заняться сборкой пластикового короба поверх имеющейся гофры.

Натяжной или навесной потолок

Замаскировать коммуникации, которые отведены от вытяжки, можно более основательным и дорогостоящим методом. Его следует выбирать, если решение об установке воздуховода между вытяжкой и отверстием магистральной вентиляции было принято после окончания ремонта или на начальном этапе отделочных работ.

Когда планируется закрывать гофру натяжным потолком, труба будет располагаться в подпотолочном пространстве (над фальшпотолком). Главные преимущества этого способа — существенное улучшение интерьера и возможность полностью скрыть воздуховод. Однако при необходимости не удастся быстро получить доступ к трубе. Придется демонтировать фальшпотолок.

Короб из гипсокартона

Спрятать гофру от вытяжки на кухне данным методом проще, чем в случае с монтажом натяжного потолка. Стоимость конструкции ниже. Есть возможность самостоятельно выполнить монтажные работы при наличии опыта. Гипсокартонный короб отличается привлекательностью, создает иллюзию двухуровневого потолка. При взгляде на вытяжку труба остается вне зоны видимости, т. к. полностью располагается внутри конструкции.

Однако у этого метода есть существенный недостаток — отсутствие доступа к воздуховоду. При появлении каких-либо нарушений в работе вытяжки придется демонтировать короб. По этой причине следует выбирать такой метод, только если есть уверенность, что все элементы системы отведения воздуха будут функционировать исправно в течение длительного периода.

Вытяжка, встроенная в кухонный гарнитур

Если кухня изготавливается на заказ, то достаточно внести в проект еще один навесной шкаф, который будет установлен на участке, где располагается вытяжка. Внутри отсутствуют полки, требуется изменить конфигурацию стенок. В результате не будет видно отведенных от вытяжки коммуникаций. Преимуществом этого варианта является свободный доступ к трубе.

Если решается вопрос, как обыграть воздуховод в случае, когда кухонный гарнитур уже установлен, нужно постараться подобрать шкаф с такой же лицевой панелью, что и другая мебель в помещении. Он не должен выделяться по ширине и длине на фоне других элементов кухонного гарнитура. Если нет возможности найти такой же шкаф, следует рассмотреть вариант декорирования всей мебели в помещении. Тогда удастся скрыть недостатки фасада.

Покраска и декорирование

Окрашивание обновит интерьер и создаст индивидуальный дизайн помещения. Однако для получения требуемого результата необходимо правильно выбрать тон красящего материала. Желательно, чтобы этот цвет гармонировал с оттенками, которые преобладают в интерьере. При выборе варианта оформления можно рассматривать разные идеи: установку цветочных горшков над шкафами, использование декоративных элементов, подходящих к стилю интерьера кухни.

Декорирование трубы

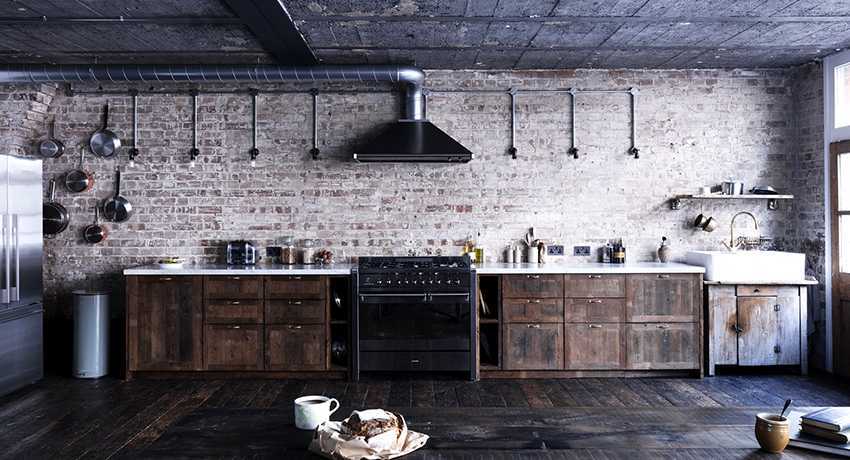

Это самый дешевый способ. Вентиляционный канал можно покрасить в цвет стены, чтобы он не выделялся. Или сделать его акцентным, подобрав цвет к другим элементам интерьера.

Для покраски трубы подбирайте только влагостойкую краску — вытяжку периодически нужно будет мыть от пыли и жира.

Плюсы

1. Самый дешевый способ

2. Большое пространство для фантазии. Гофру можно покрасить и декорировать как угодно — главное, чтобы все смотрелось гармонично.

Минусы

1. Недолговечность: декоративные детали могут отвалиться, а краска потерять цвет из-за чистки и высоких температур

2. Подойдет не всем стилям интерьера, так как это больше лофтовый вариант.

Используемые виды гофры для домашних вытяжек

Алюминиевая гофрированная труба

Кухонные воздуховоды из алюминия получили наибольшее распространение, поскольку цена на них невелика, и они универсальны в использовании. Чаще всего пользователи приобретают гофру для вытяжки в 120 мм и 100 мм (реже − 150 мм). Выбирать такие изделия достаточно просто, для чего необходимо учесть диаметр входного канала вентиляционной шахты и устройства вывода отработанных газов на вытяжке.

Гофра из алюминия
Совет! Гофрированная труба хорошо растягивается. Так, 0,5 м воздуховода можно растянуть до 3 метров в длину без потери свойств жёсткости и устойчивости к воздействию высоких температур. Это стоит учитывать перед покупкой воздуховода на кухню.

Алюминиевые изделия обладают продолжительным сроком эксплуатации и отличными антикоррозионными характеристиками. Эти устройства пожароустойчивы, поэтому их можно смело использовать в качестве воздуховодов, проходящих в мебельных секциях, декоративных коробах, не боясь возгорания.

Алюминиевый воздуховод с изоляцией

Пластиковая гофра для вентиляции

Назначение пластиковой гофры для вентиляции такое же, как и у алюминиевой установки, – отвод отработанных продуктов сгорания и различных испарений, образующихся во время приготовления пищи. Изделия имеют круглое либо квадратное сечение, а благодаря привлекательному внешнему виду воздуховоды отлично вписываются практически в любой кухонный интерьер.

Пластиковые воздуховоды

Пластиковые каналы обладают отменной пропускной способностью, к тому же газы по ним в вентиляционную шахту отводятся практически бесшумно. Гладкая поверхность воздуховодов без усилий очищается, подолгу сохраняя красивый вид. У изделий есть один существенный недостаток – в сравнении с металлическими аналогами, они не могут выдерживать большие термические нагрузки. По этой причине перед покупкой воздуховода из пластика следует поинтересоваться, какую максимальную температуру может выдержать изделие.

Прочие типы воздуховодов

Существует большое количество разновидностей воздуховодов, которые применяются в качестве отводящих каналов различных коммуникационных систем. ПВХ-гофротрубы чаще всего применяются для устройства вентиляции в домах и промышленных объектах. Чаще всего используют изделия с минеральными наполнителями, которые обеспечивают отменную звукоизоляцию.

Оцинкованные воздуховоды

Оцинкованные короба также используют для монтажа вентиляционных и вытяжных систем сложной конструкции. Такой материал устойчив к воздействию химических реагентов, не поддаётся коррозии и обладает длительным сроком эксплуатации. То же касается аналогов из нержавеющей стали и меди, однако из-за высокой цены на воздуховоды большие конструкции изготавливать нецелесообразно. В домашних условиях такие изделия идеально подходят для обустройства вытяжек, систем отопления с применением твердотопливных и газовых котлов, требующих установки каналов, которые устойчивы к воздействию высоких температур.

В продаже имеются керамические воздуховоды для кухонных вытяжек круглого и квадратного сечения. Эти изделия обладают самой высокой термоустойчивостью, поскольку свободно выдерживают нагрузку свыше +1000°С. Производители керамических воздуховодов дают на свою продукцию 30-летнюю гарантию.

Некоторые особенности монтажа гофротрубы

Установка гофротрубы на кухне не требует особых умений и навыков. Все работы можно выполнить самостоятельно. Однако для того, чтобы система функционировала долго и эффективно, при монтаже нужно учитывать несколько важных моментов.

• Если не удалось подобрать диаметр гофры под вытяжку, используется изделие с большим размером, соединяющееся через специальный переходник. Для кухонной вытяжки это будет только плюсом: при увеличении размера уменьшается скорость потока воздуха, а значит, снизится шум.
• Перед установкой гофры на вентиляционное отверстие устанавливается специальная площадка с решеткой, фланцем и обратным клапаном. Она используется для того, чтобы полностью не перекрывать вытяжку трубой. Решетка служит для естественной вентиляции, фланец – для принудительной. Тогда воздух в кухне будет постоянно обновляться независимо от того, работает принудительная тяга или нет.
• Если в кухне есть второе отверстие вентиляции, можно подсоединить трубу к фланцу без решетки.

• Каждый поворот под острым углом снижает производительность системы на 10 %. Установка вытяжки должна быть выполнена в максимальной близости от вентиляционного отверстия.
• Перед монтажом гофры желательно прочистить вентиляцию в квартире. Также нужно проверить наличие тяги. Для этого к отверстию прикладывают лист бумаги. Если он держится сам, без помощи рук, то тяга есть.

Важно подобрать оптимальную производительность вытяжки для кухни. Ее легко проверить с помощью анемометра, который устанавливают в основании трубы.
Труба и вытяжное устройство должны совпадать по размерам и сечению

В противном случае придется использовать переходник.

Цена гофры для вытяжки: что следует учесть, чтобы не переплачивать

Перед покупкой желательно изучить различные предложения на строительном рынке. В ином случае можно просто заплатить лишние деньги за товар сомнительного качества. Лучше не поленится, пройтись по магазинам и ознакомиться с ценовыми вариантами в интернете. Избежать лишних затрат поможет точный замер воздуховода, тогда не придется платить за лишние сантиметры материала.

Важно учесть место использования гофры. На улице, где воздуховод применяется в качестве приточной вентиляции, предусматривающей подогрев или охлаждение, следует отдать предпочтение модели с теплоизоляционным слоем

Цена гофры с утеплителем будет несколько выше, гарантируя при этом не только высокую термостойкость, но и низкий уровень производимого в системе шума. Изолятором в таких моделях служит минвата. Таким образом, труба представляет собой сэндвич из внутреннего и наружного алюминиевого слоя и прослойки из минеральной ваты. Поэтому применение утепленной гофры актуально в местах, где недопустим высокий уровень шума.

Чаще всего для вытяжки используются гибкие алюминиевые трубы, их стоимость в среднем составляет 140-180 руб. за пог. м

В быту чаще всего используют гибкие трубы для соединения кухонного вытяжного устройства с каналом вентиляции, через который выходит отработанный воздух. Обычно это алюминиевая гофра для вытяжки 120 мм, цена такого изделия колеблется от 140 до 180 рублей за пог. м.

Желательно купить гофру для вытяжки 120 мм с небольшим запасом длины, учитывающим повороты и изгибы. В то же время не стоит покупать чрезмерно длинное изделие, так как при установке его нужно максимально растянуть, что уменьшит ребристость гофры. А чем меньше ребер, тем слабее вибрация и меньше шума, исходящего от работающей системы.

Виды гофрированных труб для вентиляции и их характеристики

Долговечность и эффективность работы гофры зависит от материала изготовления. Они бывают трёх видов: пластиковые, алюминиевые и стальные.

Пластиковая гофра для вентиляции – самая дешёвая и стильная труба

Пластиковые модели выполняются из поливинилхлорида либо полиэтилена. Эти гофры являются самыми дешёвыми из всех трёх типов. Среди плюсов можно выделить наличие удобных соединительных элементов, огромный выбор вариантов по размерам, простоту монтажа, а также лёгкий вес.

Есть и минусы. Пластиковые гофры для вытяжки не рекомендуют применять при сильном нагреве. В редких случаях может произойти их расплавление.

Некоторые модели пластиковых гофр имеют рёбра жёсткости

Алюминиевый гофрированный воздуховод – вариант для эстетов

В отличие от пластиковых конструкций, алюминиевая гофра не боится высоких температур, не подвергается коррозии.

Гофра из алюминия с лёгкостью изменяет свою форму, проста в монтаже, не требует дополнительной защиты от перегрева

Среди очевидных минусов – некоторая вибрация и шумность во время работы.

Стальная гофрированная труба для вытяжки: идеальный, но не бюджетный вариант

Существуют варианты гофры для вытяжки с оцинкованным покрытием. Эти модели более долговечны, однако, они несколько дороже алюминиевых конструкций.

С такой гофрой для вытяжки вы надолго забудете о проблемах с вентиляционной системой

Разные уровни потолка и рукав как элемент стиля

Обустройство потолка в виде нескольких уровней – это еще один способ эстетичного оформления рукава вытяжки.

Конструкция второго уровня поможет не только спрятать рукав, но и надежно закрепить его на участке между вентиляцией и вытяжкой.

Главное — разместить рукав так, чтобы он не деформировался. Такой способ маскировки идеален в случаях, когда:

• хозяева затеяли ремонт и планируют кардинально переделать потолок;
• оформляется квартира в новостройке;
• проводится реконструкция очень старого строения;
• высота потолков очень большая, и есть желание ее уменьшить, сделав двухуровневую конструкцию;
• полезная площадь помещения достаточно велика либо при оформлении интерьера квартиры-студии.

Воздуховод от вытяжки и решетка с обратным клапаном

Первый – вместо гофры берется пластиковая труба (к примеру d-125мм), и через одно или несколько колен выводится в дырку вентканала. При этом в самом отверстии под потолком делается некое разделение.

Сверху монтируется заход под трубу, а снизу через решеточку с клапаном оставляется небольшой прямоугольник для естественного притока.

Причем решетка должна быть именно снизу, а не сверху. В противном случае воздушный поток от вытяжки, будет задувать вверх и поднимать, так называемый обратный клапан.

Хотя конечно, если у вас более совершенная конструкция клапана – круг или прямоугольник со смещенной осью, а не простые полосочки полиэтилена, либо присутствует цельная перегородка, то смело можете ставить как хотите – сверху, сбоку, снизу.

Однако по факту, вся эта конструкция, зачастую работает не так как задумывалось. При включении вытяжного агрегата и создании давления, малая часть пыли все равно просачивается сквозь щели, микроотверстия, после чего, благополучно попадает к вам на кухню на обеденный стол.

Никакие обратные клапана на 100% не спасают. Основная масса воздуха конечно выходит наружу, но постепенное образование пыли внутри квартиры это факт.

Да и при выключении вытяжки из-за уменьшения диаметра первоначального отверстия, естественная вентиляция через узенькие решеточки будет в разы хуже.

Можно сделать все гораздо лучше.

Маскировка гофры

Если вытяжка расположена далеко от вентиляции, воздуховод лучше спрятать за натяжным потолком. Так можно избежать острых углов, и труба не будет мозолить глаза хозяевам и гостям.

В случае, когда установка натяжного потолка не планируется, спрятать гофру можно несколькими способами:

1. Смонтировать короб из гипсокартона или пластика.
2. На шкафчики кухонного гарнитура установить фальшпанель, которая полностью закроет неэстетичные коммуникации. Она декорируется либо под фасады кухни, либо под цвет стен.

От того, насколько продуманным был выбор воздуховода, зависит долговечность и качество работы вентиляционной системы в целом. Не меньшее значение имеет правильность монтажа. Мы надеемся, что подобранный материал будет полезен читателям и поможет всем желающим установить гофрированный воздуховод самостоятельно. Если в процессе работы возникнут трудности, пишите, постараемся ответить оперативно.

Как правильно выбрать гофру для вытяжки – рекомендации нашей редакции

Статья по теме:

Как выбрать вытяжку на кухню: советы профессионалов. Из нашего обзора вы узнаете принцип работы устройства, типы и размеры вытяжек, рейтинг лучших моделей, как правильно произвести расчет производительности и секреты правильной установки.

При выборе воздуховодов в первую очередь следует учитывать размеры гофры для вытяжки. Диаметр изделия должен на 1−2 см превышать габариты выходного раструба (отверстия) установки. Это необходимо для того, чтобы снизить нагрузку на электродвигатель и уровень шума.

Для АОГВ рекомендуется разработать конструкцию вытяжных каналов таким образом, чтобы минимизировать количество изгибов. Если необходимо соединить рукава воздуховодов либо повернуть канал в определённом направлении, применяют соответствующие фитинги. Во избежание попадания воздуха в каналы устанавливают клапаны плёнчатого типа либо осевые аналоги с полимерным диском. Что касается сечения изделий, лучше устанавливать круглые трубы, поскольку они обеспечивают максимально эффективный газоотвод.

Что касается конструкций для кухонной вытяжки, стоит учитывать свойства материалов, из которых они изготовлены. Гибкие металлические воздуховоды во время установки сжимают либо растягивают и легко монтируют под любыми углами. Они безопасны для человека, в отличие от пластиковых аналогов, которые выделяют со временем токсические вещества при нагревании.
