Как выбрать циркуляционный насос для отопления: рейтинг лучших моделей

Как выбрать циркуляционный насос для отопления частного дома исходя из технических характеристик

Как мы помним, основная задача циркуляционного насоса – распределить равномерно техническую воду по всем радиаторам. Причём, важнейшее условие, сохранение стабильной высокой температуры в сетях.

Характеристики разных моделей циркуляционных насосов

В этом случае потребителю необходимо обращать внимание на мощность прибора. Существуют определённые нормы

Обычно исходят из того, что на 10 м² площади обогреваемых помещений должно уходить 1 кВт тепловой энергии, при этом высота потолка − до трёх метров. К примеру, если общая площадь отапливаемых помещений составляет 100 м², то на отопление такого дома потребуется 10 кВт тепла. То есть, именно такой мощностью и выбирается отопительный котёл.

Как провести расчёт мощности циркуляционного насоса для системы отопления

Итак, как можно самостоятельно провести расчёт мощности циркуляционного насоса. Для этого используется простая формула:

N = R / (TF-TR), где:

• R – это тепловая мощность котла, измеряемая в кВт;
• TF – это температура теплоносителя на входе в отопительную систему, то есть после котла;
• TR – это температура теплоносителя на выходе из системы, в трубе до котла.

Зная данные параметры, а они указаны в паспорте отопительного котла, можно самостоятельно сделать расчёт. Есть более простой вариант, как подобрать циркуляционный насос для отопления. Для этого можно воспользоваться таблицами, которые легко найти в интернете.

Таблица подбора циркуляционного насоса в зависимости от мощности котла

Расчёт напора

Напор рассчитывается по следующей формуле:

H = (R х L + Z) / p х V, где:

• R – это гидравлическое сопротивление горизонтального участка, варьируется в диапазоне − 100−150 м;
• L – общая длина трубопровода отопительной системы;
• Z – это сопротивление каждого элемента системы отопления: вентили, задвижки, обратные клапаны и прочее (значение табличное), здесь используется сумма всех значений;
• P – плотность теплоносителя;
• V – скорость перемещения воды в системе.

Что касается длины трубопровода, то его придётся измерить. Причём не полениться, а пройтись по всему дому, так как план его не всегда точно отражает реальные размеры. Считаем так: на каждые 10 м длины необходимо 0,6 напора насоса. Что касается скорости перемещения теплоносителя, то она в основном зависит от производительности. При этом у каждой модели может быть несколько разных скоростей, которые переключаются вручную. К примеру, на шильдике прибора может быть указано три скорости, которые соответствуют трём значениям мощности и напора.

Скорость вращения, об/мин	Мощность, кВт	Напор, м
2200	70	4
1900	50	3
1450	35	2

Насос с ручным переключателем скоростей

Добавим, что прибор, работающий в автоматическом режиме, экономит потребление электроэнергии на 40%.

Расчёт производительности

Здесь используется другая формула:

Q = N : (1,16 х Δt), где:

• N – это мощность котла отопления;
• Δt – это разница температур на выходе и входе в котёл;
• 1,16 – это теплоёмкость воды.

Самый сложный параметр – разница температур. Замерять ничего не надо. Здесь применяются значения, подобранные опытным путём. К примеру, для радиаторной системы отопления берётся 20°С, для системы «тёплые полы» − 5°С.

Вариации циркуляционных насосов разного типа

Замена насосов и оптимизация отопления в многоквартирных домах

Если в вышеприведенном примере в других квартирах не было особых проблем с отоплением, то причина могла быть в перепланировке соседней квартиры или в засорении вентилей и труб ржавчиной. Так как дом был новый, и использовались современные трубные материалы – эту проблему исключили. Вместе с хозяйкой мастера нашей компании обратились в обслуживающий УК (ТСЖ). Проблема, оказалось, была в нарушении гидравлических характеристик и недостаточных параметрах теплосистемы для используемой одноконтурной схемы монтажа.

Очевидно, что в приведенном случае установка насоса на отопление и стоимость работ, которые бы оплатила хозяйка квартиры, не оправдали бы ее надежд, кроме того, повлекли бы штраф.

Услуги наших специалистов были оплачены всеми жильцами дома. В результате совместно с сотрудниками ЖЭКа мы провели оптимизацию домовой теплосети и заменили циркуляционный насос и некоторые вентили, регулирующие подачу теплоносителя в каждую квартиру, отрегулировали гидравлические показатели. Жильцам, которые сделали перепланировку, пришлось оплатить восстановление теплосети в их квартире. В результате в квартирах стало комфортнее и теплее.

Как устроены циркуляционные насосы

Циркуляционный насос относится к центробежному типу приборов. Механизм агрегата заключен в корпус, который может быть выполнен из любого нержавеющего металла либо ударопрочного пластика. Корпус состоит из двух половинок. С одной стороны расположен электрический двигатель, с другой стороны находится камера для перекачки теплоносителя. Полости камеры оснащены выпусками. Они могут быть резьбовые или фланцевые.

Главный рабочий узел – крыльчатка, насаженная на керамический ротор. Вращаясь от привода – электрического двигателя, в трубопроводной магистрали отопительной сети она создает направленный поток рабочей жидкости. Все технические характеристики устройства зависят от конструкции, габаритов, внешних данных крыльчатки, скорости ее вращения.

Посредством выпусков помпа присоединяется к водяной магистрали. С одной и с другой стороны агрегат крепится к трубам через быстроразъемное соединение. Обычно этим соединением служит штуцер с накидной гайкой. Фланцевое соединение крепится четырьмя болтами с гайками, плоскими и пружинными шайбами. Между фланцами устанавливается уплотнительная прокладка из паронита либо термостойкой резины.

ВНИМАНИЕ! На разъеме, где соединяются две половинки, выполнены два отверстия для дренажа. Через них отводится конденсат, скапливающийся в статорной половине электрического двигателя. Закрывать дренажные отверстия категорически запрещено! Совершая монтаж теплового оборудования, также необходимо помнить, что крыльчатка должна располагаться в составе отопительной системы строго горизонтально

Саму помпу можно устанавливать в любом положении трубопровода относительно горизонтальной оси. Она может располагаться на горизонтальном участке трубопровода, вертикальном, под любым углом к горизонту. Но ось крыльчатки должна быть ориентирована строго в горизонтальной плоскости!

Закрывать дренажные отверстия категорически запрещено! Совершая монтаж теплового оборудования, также необходимо помнить, что крыльчатка должна располагаться в составе отопительной системы строго горизонтально. Саму помпу можно устанавливать в любом положении трубопровода относительно горизонтальной оси. Она может располагаться на горизонтальном участке трубопровода, вертикальном, под любым углом к горизонту. Но ось крыльчатки должна быть ориентирована строго в горизонтальной плоскости!

Лучшие инновационные циркуляционные насосы для систем отопления, ГВС, кондиционирования и охлаждения воздуха

Grundfos ALPHA2 – циркуляционные насосы с интеллектом

Линейка Alpha2 – это новое поколение датских приборов на базе серии UPS. Модели обладают опцией autoADAPT – способны гибко реагировать на смену температуры в контуре: для вывода рабочей точки насоса в оптимальное положение автономно регулируют подачу.

Имеют функции: летнего и ночного режима, защиты от холостого хода и перегрева. Оснащены двигателем на стабильных магнитах и уникальным штекером. Обладая моментом старта 27 Н·м, легко запускаются после длительного простоя.

Плюсы:

• высокая энергоэффективность: достигается автоматическим регулированием производительности, а также настройками скорости и 2 давлений, у которых по 3 варианта фиксации;
• разнообразие модификаций: кроме стандартных с чугунной оболочкой, предлагаются версии с воздухоотделителем (“A”) и корпусом из нержавейки (“N”) для ГВС;
• надежность: детали изготавливаются из износостойких нержавеющих материалов;
• минимальный уровень шума – до 43 дБ;
• удобство пользования: все важные параметры выводятся на переднюю панель;
• малые габариты и вес: у самого ходового циркуляционного насоса отопления Grundfos ALPHA2 25-40 длина – 18 см, вес – 2,1 кг;
• долговечность: гарантия выдается на 5 лет.

Минусы:

• плохая адаптация к скачкам напряжения;
• сравнительно высокая стоимость – цена на Grundfos ALPHA2 25-40: 9,0÷11,1 тыс. руб.

DAB VA – циркуляционные насосы обновленные

В линейном ряду VA котируются модели с характеристиками, аналогичными вышеприведенным. Наиболее ходовой циркуляционный насос отопления – DAB VA 35/180 с производительностью 3 м3/ч, напором 4,3 м, давлением max 10 бар, мощностью – 71 Вт.

В 2017 г. итальянский производитель агрегат доработал и обновил. С октября выпускается: чугунный корпус – с катафорезным покрытием, двигатель – с керамическим валом в новом исполнении, этикетка – с лазерной гравировкой.

Плюсы:

• энергоэффективность: существует возможность 3-скоростной регулировки;
• простой монтаж – с помощью быстроразъемного соединения в горизонтальном / вертикальном положении;
• возможность выбора установочной длины: 18 или 13 см;
• ремонтопригодность: для демонтажа корпуса снимаются лишь 4 винта;
• уровень шума сопоставим с силой звука при спокойном разговоре;
• долговечность: с октября 2017 года оболочка электродвигателя – с литого алюминия, рабочее колесо – с технополимера, упорный подшипник и вал – с керамики, втулки – с графита, кольца уплотнения – с EPDM, другие детали – из нержавейки;
• доступные цены, например, циркуляционный насос DAB VA 35/180 стоит 3,3÷4,4 тыс. руб.

Минусы:

• иногда попадаются агрегаты с дефектами;
• отсутствует информационное табло.

UNIPUMP LPA – циркуляционные насосы энергосберегающие

Циркулирующие насосы Unipump линейки LPA по используемым технологиям и принципам работы имеют много общего с агрегатами Grundfos серии Alpha 2. Они подходят для систем отопления с ночным режимом, а также переменными производительностью и температурой.

Аппараты рассчитаны на циркуляцию в 1- и 2-трубных контурах бытовых СО и СГВС. Оснащаются: двигателем с продолжительными магнитами, блоком частотного регулирования, панелью управления.

Плюсы:

• экономия электроэнергии: достигается выставлением одного из пяти режимов;
• благодаря «мокрому» варианту ротора отсутствует перегрев: подшипники регулярно смазываются циркулирующей водой;
• соблюдение стандартных эксплуатационных параметров: температура жидкости в контуре – от + 2 до +110 °С; максимальное давление в сети – 10 бар;
• незначительный уровень шума – составляет лишь 43 дБ;
• удобство эксплуатации: текущие показатели выводятся на монитор;
• высокая степень защиты: IP42;
• малые размеры (под монтаж – 13 и 18 см), потребляемая мощность (22÷45 Вт) и вес.

Минусы:

• высокая цена по сравнению с устаревшими циркуляционными насосами линейки UPS: UNIPUMP LPA 25-60 стоит около 5,5 тыс. руб.;
• невысокие эксплуатационные обязательства: срок службы – от 5 лет; гарантия – 24 месяца.

Выбираем место

При монтаже такого агрегата необходимо выбрать способ его врезки с учетом того, что в дальнейшем устройство нужно будет обслуживать. Помимо этого требования есть и другие моменты, которые влияют на выбор места для установки.

Раньше его врезали в обратку – чтобы рабочая область омывалась охлажденной уже водой, и тем самым продлевался срок эксплуатации устройства. Сейчас производители выпускают насосы с деталями, узлами из материалов, не боящихся воздействия горячей воды. Поэтому их можно устанавливать не только в обратный, но также в подающий трубопровод.

Нужно определиться, куда именно вы будете врезать устройтво.

Чтобы повысить давление теплоносителя, его стоит установить на участке трубы подачи воды, разместив поближе ко входу в систему расширительного бака. Это обеспечит поддержание высоких температур.

Перед установкой на байпас (перемычку, отрезок трубы между прямой и обратной подводкой теплоносителя) надо проверить, выдерживает ли устройство сильный напор горячей воды.

При наличии мембранного бачка, насос на байпасе врезают в обратный трубопровод, предпочтительно поближе к расширительному бачку. Когда же доступ к устройству будет затруднен, его можно установить на подающий трубопровод, туда же врезать и обратный клапан.

Часто задаваемые вопросы

1. Будут ли шуметь трубы при использовании насоса?

В трубах может шуметь лишь в том случае, если неправильно выбрано устройство или в магистрали скопился воздух. Для удаления воздуха делаем следующее:

• заполняем водой всю систему;
• удаляем воздух, используя для этого клапаны на радиаторах – «воздушки»;
• запускаем котел отопления и насос;
• ждем некоторое время, после чего еще раз удаляем воздух;
• проверяем давление, заполняем контур водой;
• запускаем насос и регулируем его (если его вообще можно регулировать).

2. Можно ли для водоснабжения использовать насос высокого давления?

Однозначно — нет! Пусть они (насосы) и выглядят практически одинаково, но в водоснабжении насосное оборудование используется исключительно для того, чтобы поддерживать нужное давление, если его по той или иной причине недостаточно.

3. Из чего делают насосы?

Некоторые детали (вал, шариковые подшипники) современных насосов изготавливают из керамики. Это не только обеспечивает бесшумную работу, но и значительно увеличивает срок эксплуатации.

4. Есть ли насосы для горячего водоснабжения?

Да, такие существуют. Это, к примеру, циркуляционный насос GRUNDFOS Comfort UP, благодаря которому не нужно ждать, когда из крана начнет течь горячая вода. Разумеется, его использование увеличит расход электроэнергии и самой воды.

5. Сколько энергии потребляют насосы?

В большинстве случаев циркуляционные насосы – крайне экономичные приборы, которые потребляют энергии столько же, сколько обычная лампочка. Недавно все производители насосов «договорились» о присвоении изделиям ярлыков, уведомляющих об их «прожорливости», как в случае с бытовой техникой. Была разработана классификация, согласно которой устройствам А-класса, например, нужно не более 6 Вт.

6. Насколько часто нужно менять циркуляционные насосы?

Если насос качественный, то он прослужит порядка десяти лет. Хотя, как мы уже говорили, немало зависит и от самой фирмы-производителя. Дабы ваш прибор послужил дольше, придерживайтесь всех рекомендаций касаемо эксплуатации: правильно подберите модель и устанавливайте ее, избегайте завоздушивания магистрали, в качестве теплоносителя используйте лишь специально очищенную воду.

Видео – Монтаж циркуляционного насоса

Циркуляционный насос Wilo

Мощность насоса зависит от диаметра трубопровода

Расчет производительности

Сдвоенный циркуляционный насос примышленного типа

Маркировка на корпусе

Циркуляционный насос с мокрым ротором

Сухой циркуляционный насос

Установленный насос

Циркуляционный насос в разрезе

Как выбрать насос циркуляционный

Расчет рабочего давления в контуре

Хорошее и не очень о насосах для систем отопления.

Смотрите это видео на YouTube

Производя выбор циркуляционного насоса для системы отопления расчет необходимо произвести и по такому показателю как давление внутри трубопровода. Для этого можно воспользоваться соотношением:

P = (R x L + Z) / p x q, где:

1. P – величина давления;
2. R – сопротивление потоку для прямых участков трубопровода;
3. L – общая  длина
4. Z – величина сопротивления потоку, обусловленная применяемыми в системе фитингами, кранами и прочей арматурой;
5. р – величина плотности теплоносителя при рабочей температуре;
6. q – значение ускорения свободного падения.

При недостатке данных для расчета по приведенной формуле, можно воспользоваться упрощенным соотношением:

P = R x L x ZF, где

R – величина сопротивления потоку в прямом участке трубы, составляющая приблизительно 100 – 150 паскалей на 1 метр, выраженное в удобной для расчета форме оно составит 0,01 – 0,015 метра на метровый участок трубы;

L – общая протяженность трубопровода, на двухтрубной схеме отопления учитываются как прямой, так и обратный контур;

ZF – коэффициент увеличения, зависящий от следующих показателей:

• для системы с шаровыми кранами, для которых несвойственно уменьшение просвета трубопровода, и с правильно подобранными фитингами он принимается равным 1,3;
• при использовании дроссельных или терморегулирующих устройств его значение составит 1,7.

Насос отопления. Устанавливаем правильно

Смотрите это видео на YouTube

Производя выбор циркулярного насоса для системы отопления, расчет его характеристик представляется как необходимая процедура.

Практика применения циркуляционных насосов дает возможность их подбора без вычислений необходимых параметров. Рекомендуемые параметры приведены в таблице.

Таблица для эмпирического подбора насоса

Таблица 1.

Отапливаемая площадь (м2)	Производительность (м3/час)	Марки
80 – 240	От 0,5 до 2,5	25 – 40
100 – 265	Та же	32 – 40
140 – 270	От 0,5 до 2,7	25 – 60
165 – 310	Та же	32 – 60

Примечание: в третьей колонке первая цифра – диаметр патрубков, вторая – высота подъема.

Как выбрать циркуляционный насос

Смотрите это видео на YouTube

Воспользовавшись приведенными данными, можно без особых хлопот подобрать нужное устройство для устойчивой и длительной работы.

Основные производители

Циркулярные насосы для систем отопления выпускаются множеством европейских производителей с достаточно высоким качеством и в широком ассортименте.

Компания Wilo. Производимые в Германии насосы этого концерна занимают довольно большое место на профильном рынке. Отличаются высоким качеством и устойчивой работой. Практически все модели этого производителя оборудованы автоматическим и ручным управлением. Настраиваются не только обороты ротора, но и деблокирующие функции, включая величину давления в системе.

Компания DAB. Этот итальянский производитель успешно конкурирует с другими поставщиками на российский рынок, более 40 лет представляя  центробежные насосы. Особенностью продукции DAB являются применяемые на панели управления дисплеи, очень удобные для взаимодействия с установкой и контролем процесса работы.

Производитель Grundfos. Датская компания под этим названием существует уже более 70 лет, поставляя на рынок насосное оборудования различного назначения. Следует отметить, что этот производитель является явным и давно признанным профильного рынка. Впечатляет плодотворность и творческий подход компании, выпускающей на рынок до сотни новых моделей своей продукции ежегодно.

Оборудование этого производителя для систем отопления выходит под маркировкой UPS и линейка продукции предназначается как для бытового применения, так и для промышленного. Главной особенностью циркулярных насосов для отопления является их пригодность к работе в очень широком диапазоне температур: от -25о до +110оС.

Линейка продукции UPS может работать с применением 3-х режимов производительности.

Компания Джилекс. Отечественный производитель циркулярных насосов, успешно конкурирующий на рынке с европейскими компаниями.

Агрегаты отличаются неприхотливостью в работе, могут обеспечить активную циркуляцию в отопительных сетях теплоносителей различной плотности, что определяет широкий выбор жидкостей, вплоть до трансформаторного масла. Работают в 3-х режимах мощности, регулировка бесступенчатая. Выгодно отличается от конкурентов уровнем цен.

Заключение

Выбор циркулярного насоса для системы отопления и его расчет позволят потребителю сделать оптимальную покупку для реальных условий конкретного помещения.

Предложенные здесь варианты предварительной оценки необходимого оборудования позволяют уверенно сделать такой выбор. Успехов вам!

Особенности принудительного способа

И при желании купить такую установку многие сталкиваются с вопросом, а насколько важна энергозависимость и как часто проявляется этот недостаток на практике

В первую очередь нужно обратить внимание на отдаленность населенного пункта от города и частоту минимальных сбоев в работе электросети. Если речь идет о единичных случаях, то можно не беспокоиться

Все, что нужно сделать, — это установить специальный блок бесперебойного питания, и проблема исчезнет.

Что касается расходов энергии на обслуживание насоса циркуляционного для отопления (технические характеристики отображают точный уровень энергопотребления), то они совсем незначительные. С помощью простого ИБП агрегат сможет проработать в течение нескольких часов без электричества. Такой узел является обязательнім для сложных современных котлов с электронными «мозгами».

В контурную трубу (как правило обратную) для насосного оборудования врезают перемычку таким образом, чтобы на каждой стороне насоса находился запорный кран. На входе в насос следует установить косой фильтр-грязевик, а между врезанными отводами еще один запорный кран. В таком случае, если энергопотребление стабильное, нижний кран закроется, а верхние будут находиться в открытом состоянии.

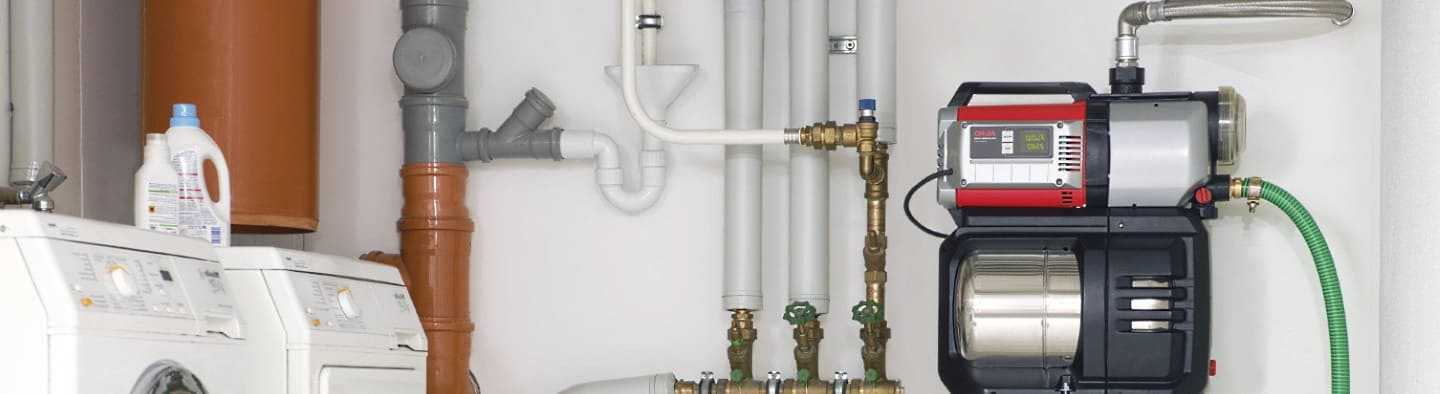

Какой насос, повышающий давление воды, лучше по мнению редакции Zuzako

Насосы, повышающие давление воды, делятся на две группы. Есть модели с сухим ротором, и есть приборы с мокрым ротором. Обе группы устройств имеют свои преимущества и недостатки, поэтому решать вам, что лучше выбрать.

Модели с мокрым ротором имеют более компактную и симметричную форму. Они работают очень тихо. Преимуществом изделий данного типа является то, что не нужно регулярно проводить профилактические мероприятия. Детали внутри устройства функционируют за счёт обмывания вала водой. Процесс крепления очень простой, так как в этом случае делается врезка в сам трубопровод. Однако производительность насосов с мокрым ротором довольно низка. К тому же у них слабые показатели максимального напора воды. Вам также стоит знать, что установка такого прибора производится строго в горизонтальной плоскости по отношению к оси ротора.

Модели с сухим ротором имеют ассиметричный вид. В случае с этими приборами, охлаждение происходит за счёт потоков воздуха от крыльчатки. Чтобы произвести крепление устройства к стене, необходимы дополнительные детали. Модели с сухим ротором требуют постоянных профилактических мероприятий, которые заключаются в своевременной смазке трущихся деталей. Уровень шума во время работы таких изделий достаточно высок. Но зато производительность подобных устройств находится на высоком уровне.

Насос для частного дома

Для частного дома лучше всего выбрать либо погружной насос, либо полноценную насосную станцию, особенно если устройство должно выполнять свои функции круглогодично. В этом случае вам стоит внимательно присмотреться к продукции компаний Джилекс и Вихрь.

Насосная станция состоит из самого насоса, гидроаккумулятора и автоматики. Гидроаккумулятор необходим для накопления запасов воды, чтобы насос не начинал работу при каждом открытии водопроводного крана. Автоматика в свою очередь регулирует работу насоса и задействует его лишь при падении давления. Для стабильной работы насосной станции, необходимо чтобы у вас была налажена бесперебойная подача электроэнергии.

В комплекте с насосными станциями как мы уже знаем поставляются насосы. Они также различаются по своей конструкции и бывают либо вихревыми, либо центробежными.

В вихревых моделях всасывание происходит за счёт работы лопастей внутри корпуса. Работа таких устройств практически бесшумна, но они осуществляют подъём воды только с маленькой глубины. Если вы купите такую модель, то вам лучше установить её непосредственно в доме, так как она очень чувствительна к перепадам температур.

У центробежных моделей присутствует высокий уровень шума во время работы. Но такие приборы осуществляют подъём воды с большой глубины. К тому же подобные устройства нечувствительны к изменению температур. Центробежный аппарат вы можете установить в специальном помещении рядом со своим домом.

Насос для квартиры

Для квартир подойдёт практически любая модель из представленного выше списка. Неплохим вариантом будет продукция фирмы Grundfos. Выбирать насосную станцию в этом случае стоит, если вы живёте на верхних этажах многоквартирного дома.

Насосы для квартир различаются по типам управления. Их есть всего 2 вида, автоматический и ручной. При ручном управлении вам нужно будет постоянно следить за работой прибора и регулировать его. В случае с автоматическим управлением, за работой устройства следит специальный датчик.

Чтобы прибор смог дольше работать, вам стоит дополнительно установить механический фильтр. Таким образом вы обезопасите его от попадания посторонних частиц. Устанавливать насос в квартире лучше всего в сухом и отапливаемом месте. В этом случае он будет стабильно работать.

Следуя этим рекомендациям, вам не составит никакого труда выбрать и купить понравившуюся модель. Не забывайте также предварительно смотреть обзоры в интернете на те или иные модели, чтобы узнать об интересных нюансах. Удачных вам покупок!
