Как правильно сделать заземление на водонагреватель в частном доме своими руками

Сбор контура

Разрезаем уголок на шесть полосок по три метра. Одну сторону трех из них срезаем под острым углом болгаркой, в дальнейшем будет намного легче их забивать в землю. Вырываем в земле канаву треугольной формы, с длиной стороны чуть больше трех метров и глубиной 30-50 см. В углы полученного треугольника остриями вниз устанавливаем профиля и помощью кувалды забиваем их практически на всю длину, оставив сантиметров 10 сверху.

Свариваем вбитые уголки между собой тремя оставшимися. По сути, на этом контур готов. По форме он напоминает стул с тремя ножками, закопанными в землю, как на фото. Теперь следует подключиться к щитку.

Делаем своими руками канаву от ближайшего угла контура к месту в доме, где расположен щиток. Просверливаем в цоколе дома сквозное отверстие. Проволока приваривается одной стороной к углу контура и по канаве через сделанное в цоколе отверстие заводится в дом.

Это нельзя делать с помощью провода, так как он со временем сгниет.

К концу проволоки, который находится в доме, приваривается шляпкой вниз шуруп. После этого закапываем контур и проволоку. Хорошо, если вы устанавливаете его в мягкую землю или глину, они хорошо проводят ток за счет высокого содержания солей. Если контур устанавливается в песок, место монтажа нужно полить солевым раствором.

Обзор лучших водонагревателей

Перед приобретением водонагревателя продумайте все нюансы его использования и подберите наиболее подходящий.

Проточные водонагреватели греют поток воды мгновенно, но только если открыт один кран. Если кранов будет несколько, вода не будет успевать прогреваться. Проточные водонагреватели больше подходят для частных домов, поскольку они потребляют много энергии и для них нужно организовывать особую проводку. В квартире это не всегда можно сделать.

Наибольшей популярностью пользуются накопительные водонагреватели из-за низкого потребления энергии и большого объема нагреваемой воды. Для него не нужно подключать отдельный кабель. Объем бойлера в 10–15 литров подходит для умывания и мытья посуды. Бойлер на 30 литров подойдет для одинокого человека. Для семьи из двух человек нужен бойлер объемом 50–80 литров, а на семью из 4 человек — 50–100 литров.

А какой водонагреватель предпочитаете вы?
Проточный 50%

Накопительный 50%

Еще думаю 0%
Проголосовало: 2

1. Накопительный электрический водонагреватель CLAGE S 10-U

Производитель этого нагревателя — Германия, компания CLAGE. Объем бака составляет 10 л. Нагреватель имеет медный резервуар. Достоинством системы является возможность подключения в безнапорном режиме. Нагреватель монтируется на стену вертикально и имеет верхнюю подводку.

Система имеет несколько элементов защиты:

• предотвращения от замерзания;
• от перегрева;
• от включения без воды.

Нагреватель имеет гарантийный срок: 3 года с момента покупки.

2. Накопительный электрический водонагреватель 30 H-SWS11-30V-UI705 HYUNDAI

Производителем этого нагревателя выступает знаменитая марка Hyundai, что уже говорит о его отличном качестве. Это серьезная система, с внушительными характеристиками объема накопительного бака и потребляемой мощности. Объем бака из нержавеющей стали составляет 30 литров. Монтируется электронагреватель на стену вертикально, с нижней подводкой. Потребляемая мощность системы составляет 2 тыс. Вт, управляется механически.

Системы защиты нагревателя представлены следующими элементами:

• обратный клапан;
• предохранительный клапан;
• от перегрева;
• от включения без воды.

Срок гарантии составляет 12 месяцев.

3. Накопительный электрический водонагреватель Edisson ER 80V

Накопительный водонагреватель с объемом бака 80 литров нагревает воду до 75 градусов за 105 минут. Бак покрыт изнутри стеклокерамикой, крепится на стену вертикально с нижней подводкой. Нагреватель управляется механическим путем.

Система имеет следующие варианты защиты:

• обратный клапан;
• от перегрева.

Покупатели отмечают простоту в использовании системы, быстроту нагрева воды, низкую цену. По их утверждению бака хватает, чтобы принять душ четверым членам семьи.

4. Накопительный электрический водонагреватель Electrolux EWH 50 Quantum Pro

Водонагреватель с объемом бака 50 литров нагревает воду за 96 минут до 75 градусов. Бак имеет эмалевое покрытие и крепится на стену вертикально, с нижней подводкой. Нагреватель имеет механическое управление.

Системы защиты водонагревателя состоят:

• из обратного клапана;
• предохранительного клапана;
• от перегрева;
• от включения без воды.

Нагреватель имеет экономичный режим, защиту от накипи, обеззараживает воду.

Гарантия дается водонагревателю на 24 месяца.

5. Проточный электрический водонагреватель HS774

Нагревает воду за несколько секунд, максимально до 60 градусов по Цельсию. Практически, стоит только открыть кран — и можно тут же наслаждаться горячей водой. Для работы нагревателя достаточно напряжение в сети 220 В. Отсутствие бака экономит место в помещении.

Прибор имеет LCD дисплей для контроля температуры воды. Носик крана поворачивается в разные стороны. Кроме того, нагреватель оснащен специальной насадкой, помогающей сберегать воду: с помощью распылительной системы вода тратится экономно.

Самостоятельное заземление водонагревателя

Когда речь идет о безопасности — надежнее выполнить работы самостоятельно. Причем в зависимости от места установки бойлера, способы обеспечения безопасности немного отличаются.

Как заземлить водонагреватель на даче или в частном доме? Вне зависимости от того, оборудовано помещение штатной шиной «земли», или нет, подключить ее к электроприбору не составит труда. Грунт находится под ногами в буквальном смысле. Вам необходимо выбрать во дворе место, где в будущем не будут проводиться земляные работы, и установить контур заземления. Выкопать по контуру треугольник со стороной 1 метр, забить по углам стальные трубы (профили уголки) и соединить их между собой с помощью сварки. Получится самое настоящее защитное заземление, которое вы используете не только для защиты от бойлера, но и для всего жилища. Схематично это выглядит так: Далее заводим проводник в дом, организуем щиток с клеммной колодкой для заземления электроприборов. В первую очередь тянем провод к розетке, в которую будет подключаться нагреватель. Если на корпусе есть отдельный контакт для «земли» — подключаем и его. Кроме того, бойлер должен быть подключен через УЗО. После устройства защитного отключения, монтируется обыкновенный автомат, с током срабатывания меньшим, чем вводной автомат на входе в дом.
Как работает заземление на водонагреватель, если сделать его самостоятельно? Когда фаза будет иметь контакт с корпусом, то через защитную «землю» произойдет фактическое короткое замыкание. Сработает автомат, и разъединит фазный провод. Если напряжения на корпусе недостаточно для срабатывания защиты, а вы находитесь в душевой кабинке, сопротивление по линии бойлер — вода — ваше тело, существенно выше, чем по контуру заземления. Вы ничего не почувствуете, поражения электротоком не произойдет. В данном случае сработает УЗО, реагирующее на утечку тока через корпус.
Как заземлить водонагреватель в квартире, если штатной «земли» нет? Есть два способа, легальный и нелегальный. Правильный способ — организовать от вашей квартиры до ближайшего палисадника у подъезда прочную шину из арматуры. В земле построить настоящий контур заземления, и соединить эту конструкцию с вашим бойлером. На деле, такое решение возможно не всегда. Способ полулегальный противоречит ПУЭ, но по крайней мере делает эксплуатацию бойлера более безопасной. Необходимо найти в квартире шахту прохождения магистрального водовода горячего водоснабжения. Затем убедиться в том, что эта труба вся стальная (как правило, это так), и она закопана в землю. На таких трубах есть перемычки для крепления за стену. Именно на этой полоске металла можно организовать контактную площадку. Подключив туда корпус бойлера, вы фактически полноценно его заземлите. Если такой возможности нет — необходимо зачистить участок трубы от краски, и прикрутить контактный зажим

Однако при такой организации «земли» следует придерживаться важного правила: Когда бойлер греется — вы им не пользуетесь. После нагрева отсоединяете его от питания (автоматом, или выдернув из розетки), и можно лезть в ванну.. Если и такой способ невозможен — откажитесь от установки бойлера

Водонагреватель включать без заземления недопустимо!

Если и такой способ невозможен — откажитесь от установки бойлера. Водонагреватель включать без заземления недопустимо!

Это интересно: Зануление бойлера в квартире, если нет заземления: освещаем детально

Зачем нужно заземление

Если на корпус, или в емкость с водой, пробьет фаза — полезный электроприбор превратится в настоящего убийцу. Представьте, что вы находитесь в набранной ванне или стоите под включенным душем. А вода неожиданно становится источником питания с напряжением 220 вольт.

Причем попадание напряжения на корпус или в бак с водой происходит не по причине перетертой изоляции проводки, или неисправности платы управления. Любой бойлер оснащен электрическим нагревателем (ТЭНом), который всегда находится в воде. Стоит получить небольшое повреждение внутренней изоляции, или нарушить корпус ТЭНа по причине коррозии, вода сразу попадает под напряжение.

Все разговоры о том, что вода течет по стальным трубам, которые имеют контакт с физической «землей» — беспочвенны.

Во-первых: неизвестно, где находится ближайшая точка контакта трубы с «землей», а вы расположены рядом с бойлером. Так что электроток в первую очередь выберет мокрое человеческое тело в качестве проводника.

Во-вторых: в любом доме, даже старой постройки, большая часть стальных труб давно заменена на полипропиленовые. Так что контакта с «физической» землей может не быть вовсе.

Поэтому, заземление вашего бойлера — вопрос вашей же ответственности и безопасности.

Любой водонагреватель имеет в сетевом шнуре третий провод — для подключения к правильной розетке с заземлением. Кроме того, во многих моделях можно найти выделенный контакт шины заземления. В соответствии с требованиями ПУЭ, провод имеет желто-зеленую маркировку.

Использовать бойлер без заземления — идея далекая от разумной. Но есть способ несколько обезопасить себя в отсутствии заземлителя. Перед использованием воды достаточно отключить водонагреватель от сети. Подобное решение сложно назвать удобным или надежным, особенно если вы используете проточный водонагреватель.

Заземление накопительного водонагревателя мало чем отличается от заземления любой другой техники. На даче достаточно подключить заземляющий провод к уходящей в землю арматуре, а лучше полноценной заземляющей конструкции.

Заземление проточного водонагревателя организуется подобным образом. Единственное серьезное отличие проточного нагревателя от накопительного в том, что проточный невозможно отключить перед началом использования, что делает его более опасным без надлежащего заземления

Для большей безопасности важно использовать при подключении бойлера УЗО

Как сделать заземление на даче для водонагревателя

В качестве основы заземляющей конструкции подойдет любой металлический лом, который достаточно сварить треугольником и приварить сварочным аппаратом к уходящим в землю металлическим кольям. Подобная конструкция станет полноценным заземлителем. Если же вы не уверены в эффективности такой конструкции, желаете проверенное и надежное решение, а также хотите иметь гарантию, обратитесь за организацией заземления в Алеф Эм.

Не раздумывайте, нужно ли заземление на даче для бойлера. Без него вы станете элементом цепи, по которой течет электрический ток. Закажите заземление или сделайте его сами.

Заземление стиральной машины в двухпроводной схеме электропитания

Так как заземлять стиральную машину, если нет заземления. В трехпроводной схеме электропитания TN – S, где в электропроводке присутствует защитный проводник PE всё понятно.

В розетке уже установлено заземление, и для подключения стиральной машины достаточно подключить вилку к розетке. А как быть с электросетью TN – C, где защитное заземление отсутствует. Подключить стиральную машину как есть, тоже не выход из положения. Этим вы подвергаете поражению током своих близких, при неисправной технике.

Вот несколько вариантов подключения бытовой техники, которыми не редко пользуются, хотя некоторые из них не безопасны.

1. В качестве заземления используют водопроводную металлическую трубу или трубы отопления. Этот вариант опасен тем, что при пробое изоляции фазного провода на корпус, под напряжением окажется водопровод. При таком способе заземления могут пострадать соседи.

Как происходит поражение электрическим током человека при нарушении изоляции провода

2. Способ выравнивания потенциалов используют при небольшой утечке тока, когда корпус находится под небольшим потенциалом. При касании человеком корпуса прибора и токопроводящих металлических частей водопровода, батарей отопления, ощущается небольшое пощипывание. Нерадивые электрики соединяют все корпуса бытовой техники между собой, и замыкает на водопроводную трубу.

Подключение стиральной машины с заземлением

Это способ аналогичен первому, и повторять его не рекомендуется, так как он опасен для жизни человека. Тем более что ваш сосед по дому может заменить участок металлической трубы на полиэтиленовую, тогда труба останется без заземления, и вы сами можете пострадать.

3. Можно попробовать еще один схожий вариант. В некоторых квартирах можно найти не заделанную арматуру, торчащую из стены или выступающую металлическую закладную. В этой закладной или арматуре можно просверлить отверстие и нарезать подходящую резьбу. Используют такое соединение как заземление.

Здесь опять остаются вопросы, как соединяется эта арматура с землей, имеет ли она соединение с водопроводом и трубами отопления. Какое сопротивление заземления имеет арматуры. Проверка сопротивления мегомметром с трубами водопровода показала в моем случае несколько десятков ом, т. е. прямого соединения с водопроводом нет.

Напряжение фаза – арматура такое же, как и сетевое, с точностью до десятых вольт. Можно попробовать использовать арматуру как проводник заземления совместно с устройством защиты УЗО. Если использовать УЗО в двухпроводной схеме без заземления проводника, тогда в случае пробоя фазы на корпус и при касании корпуса произойдет утечка тока через человека и пол. УЗО сработает.

Подключение стиральной машины без заземления

То есть, чтобы сработало УЗО и отключилась сеть, нужно прикоснуться к корпусу бытового прибора. Через тело человека потечет ток хоть и небольшой (ток утечки УЗО 30 мА). А теперь посмотрим, что произойдет, если в качестве заземления использовать арматуру многоквартирного дома.

При пробое изоляции фазного провода на корпус произойдет утечка тока, но уже не через человека, а через заземление (арматуру). Отключится сеть. Даже если арматура дома соединена с водопроводом, УЗО отключает сеть мгновенно и соседи также не пострадают.

4. Способ защитного зануления тоже имеет недостатки. Провод зануления можно взять с электрощита на лестничной площадке. Рабочий ноль электрощита в двухпроводной схеме соединен через болт с корпусом электрощита. Этот рабочий ноль можно завести в квартиру и провести как заземляющий проводник на все розетки квартиры.

Зануление розетки стиральной машины

Зануление обычно используют в промышленных установках, но иногда и в домовых сетях в качестве заземления. Нельзя занулять средний вывод розетки перемычкой от рабочего нуля. В случае обгорания нуля в  общедомовом электрощите, вы останетесь без заземления. Будет работать только УЗО.

УЗО нужно ставить для стиральной машины на ток утечки 30 мА обязательно для всех случаев подключения стиральной машины. Идеальным вариантом для двухпроводной сети TN – С – это сделать свое заземление. Единственно неудобство такого заземления – это нужно пару раз в месяц в зависимости от сырости почвы поливать всю конструкцию соленой водой.

Контур заземления своими руками

Выбирать подходящий вариант заземления стиральной машины только вам. И мой вам совет! Не подвергайте опасности своих родных и соседей!

Для чего заземляют водонагреватель

Вода, поступающая в систему водоснабжения, является хорошим проводником, а электронагревательные приборы в квартирах и частных домах работают от электричества. Вне зависимости от типа электроприбора (проточный или накопительный) жидкость соприкасается с нагревательным элементом.

Контактная группа бойлера – жёлто-зелёный провод для заземления корпуса

В случае отгорания проводников, разрушения корпуса нагревателя, попадания фазного корпуса на корпус, контакта между водой и оголенным проводом не избежать. Жидкость становится проводником для тока утечки. В случаях, когда пользователь прикасается к незаземленному металлическому корпусу прибора или подставляет части тела под поток воды, электрический ток потечёт по пути: фаза 220 В – вода водонагревателя – тело человека – земля (через воду). Ощутимый удар, часто приводящий к летальным случаям, неизбежен.

В другом случае возможно возникновение разности потенциалов между двумя электроприборами (часто можно встретить не совсем верное название «блуждающие токи»), находящимися в одном помещении. В этом случае одновременное прикосновение к устройствам также приводит к ощутимым «пощипываниям». Заземление в таких случаях служит для выравнивания потенциалов контуров. Кроме того, наличие «лишних» потенциалов на приборах ускоряет их разрушение.

Способы заземления бойлера

Наиболее примитивным методом заземлить бойлер в помещении является проводное соединение корпуса с любой металлической деталью, конструкция которой уходит под землю. Подойдет для этой цели, например, батарея центрального отопления. В современных реалиях у жильцов все более популярными становятся пластиковые трубы, в этом случае необходимо проверить стояк, возможно именно он является цельнометаллическим

К тому же важно знать, что заземлять электроприборы на трубопровод и прочие металлические конструкции категорически запрещается, поэтому данный способ организации защиты мы настоятельно рекомендуем обходить стороной (показан на фото ниже)!

Клеммы для присоединения контакта для заземления присутствуют у большинства современных электроустановочных устройств. Это касается, например, розеток с «усиками», которые как раз и являются проводником для «земли». Чтобы сделать грамотное подключение водонагревателя необходимо:

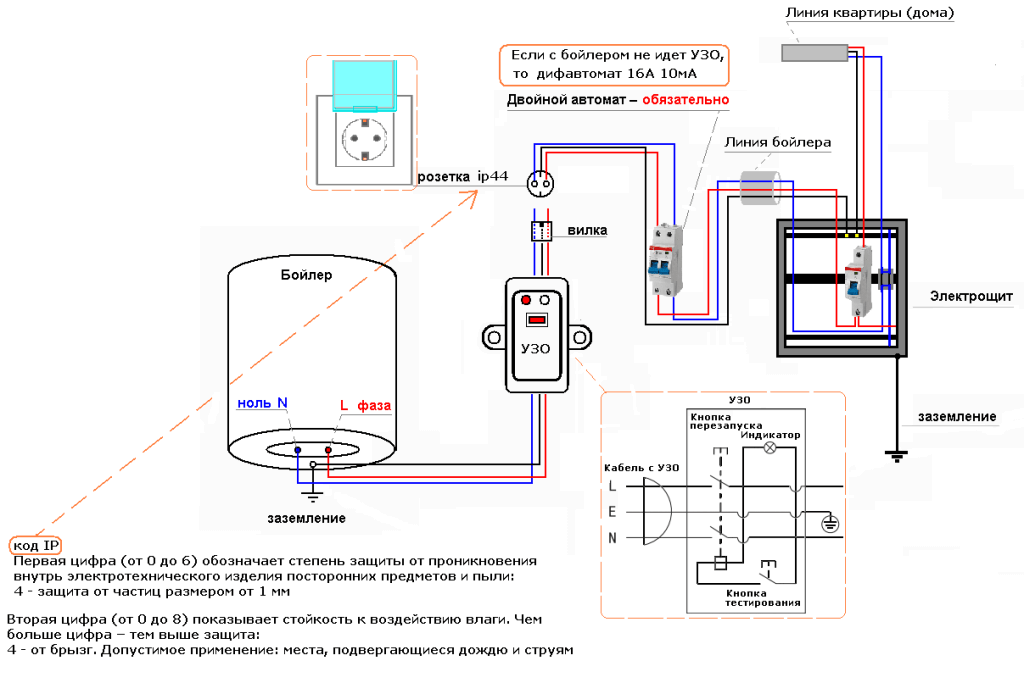

1. Произвести установку розетки с контактом для заземления. Ее расположение должно превышать 80 см от уровня пола и полметра от самого бойлера.
2. В случае, если дом старый, в нем проведены двухжильные провода. Их необходимо заменить на трехжильные. Одна из жил должна иметь зелено-желтую изоляцию, именно ее правильно пускать на заземление. Провод идет до самого электрощита, который, в свою очередь, также должен быть заземлен.
3. Чтобы выполнить проведение нового кабеля своими руками, придется заново сделать штробу для него. Это трудозатратный процесс. Есть более простой выход с использованием кабель-каналов, однако применять его в квартире — не комильфо.
4. Отключив вводной автоматический выключатель, нужно присоединить нужные жилы к клеммам розетки (соблюдая цветовую маркировку проводов относительно «земли»)
5. Подключить оставшиеся выводы к электрощиту. При этом земля подключается на специальную шину.

Если проводка двухпроводная, как, например, в хрущевке, можно пустить третью жилу через кабель-канал, избежав тем самым необходимость штробления. Это позволит избежать грязи и объемной работы, но выглядеть будет не слишком правильно. Однако это один из часто реализуемых вариантов, когда кабель двухжильный.

Еще один эффективный способ, позволяющий заземлить бойлер — подключить на линию водонагревателя устройство защитного отключения либо дифференциальный автомат с номиналом 10 либо 30 мА (ток утечки). В этом случае, даже если нет заземления в квартире, при возникновении опасной ситуации удара током удастся избежать, так как сработает УЗО и вся линия будет отключена от сети. О том, как подключить УЗО в квартире мы рассказывали в отдельной статье. Про подключение дифавтомата мы также говорили отдельно.

Бывают случаи, когда жильцы используют водонагреватель в ванной только отключенным. То есть вначале вода нагревается, затем бойлер отключается, и только после этого уже используется нагретая жидкость. Способ имеет право на существование, но крайне неудобен – вода остывает, ее может не хватить на весь процесс мытья, да и есть риск забыть отключить нагреватель вовремя. Заземление решит все эти проблемы.

В качестве совета – нужно покупать водонагреватели наиболее высокого качества. Они имеют хорошую изоляцию трубчатого электронагревателя, что позволит свести на нет возможность пробоя. О том, как выбрать накопительный водонагреватель для дома, мы рассказали в отдельной статье.

Процесс подключения заземляющего контакта для бойлера на даче или в частном доме полностью аналогичен описанному для квартир. Исключением служит лишь то, что саму конструкцию, которая сможет заземлить, необходимо возвести самостоятельно и строго руководствуясь правилами установки электрооборудования. О том, как сделать заземление в частном доме, мы рассказывали в отдельной статье.

В заключение хотелось бы отметить, что необходимость грамотного подключения заземления для бойлера, как и любого другого мощного электроприбора, обусловлена в первую и главную очередь безопасностью. Именно заземляющий контакт водонагревателя спасет жильцов от потенциальной возможности возникновения трагедии, а также обеспечит безопасность с точки зрения ликвидации риска пожара. Не стоит играть с судьбой, проще заземлить бойлер и сделать свою жизнь спокойнее. Надеемся, наша пошаговая инструкция по заземлению водонагревателя в квартире и частном доме была для вас полезной и помогла самостоятельно выполнить монтаж заземляющего контура!

Наверняка вы не знаете:

• Как сделать заземление в квартире своими руками
• Для чего нужна система уравнивания потенциалов в ванной комнате
• Как выбрать УЗО для квартиры

Опубликовано: 18.04.2017 Обновлено: 06.09.2019

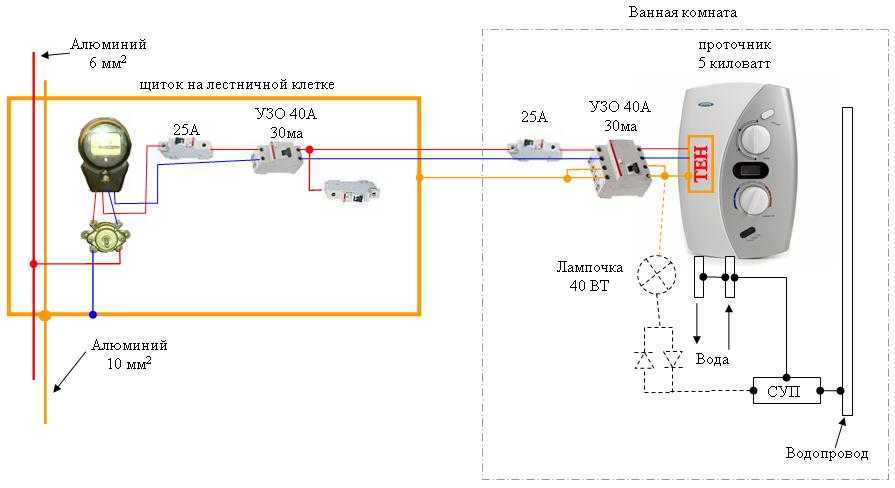

Как заземлить проточный водонагреватель в квартире

На вопрос, обязательно ли заземлять водонагреватель, мы ответили выше. Безопасность жильцов дома – не тот случай, к которому можно отнестись легкомысленно. Остался не менее важный момент: как заземлить водонагреватель?

В зависимости от типа жилья или помещения, подход к этому процессу может отличаться. Заземление в частном доме, находящемся непосредственно на земле, не так сложно, как в многоквартирном здании. Как заземлить водонагреватель в квартире, чтобы не нанести вреда оборудованию и не помешать соседям?

Наиболее распространенным в отечественных реалиях не так давно был способ замыкания заземляющего проводника на любой металлический предмет в квартире, который непосредственно связан с землей. Мало кто знал, как правильно заземлить водонагреватель или другие приборы. Идеальными считались водопроводные трубы, система канализации и водоотведения, отопления или даже газоснабжения.

В панельных домах можно заземляться через закладные детали панелей, имеющие связь с землей посредством арматуры внутри бетона. Как выяснилось, со временем именно второй вариант оказался более рационален, ведь он позволял заземлить проточный или накопительный водонагреватель в квартире без вреда для трубопроводных систем, так как блуждающие токи их не разрушают. Кроме того, огромное количество жильцов заменило и продолжает менять железный трубопровод в рамках своих квартир или целых подъездов на пластиковый. Как можно догадаться, трубы из такого материала не подходят для того, чтобы заземлить проточный или накопительный водонагреватель.

Еще один вариант того, как заземлить проточный или накопительный водонагреватель в квартире можно назвать «повторное заземление» или «зануление». Суть его состоит в том, что заземляющий проводник замыкается прямо на «минус» электрической цепи. Делать это надо не в розетке, куда подключается нагревающий бак, а максимально близко к распределительному щитку в подъезде или квартире.

Популярные причины срабатывания

Поскольку любая техника не может служить вечно, ее необходимо периодически проверять на предмет неисправностей. Особенно это относится к электроприборам. В данном случае проверять, будет ли срабатывать УЗО на водонагревателе, необходимо примерно раз в месяц. Сделать это можно при нажатии кнопки «Тест», которая создает в устройстве контролируемую ситуацию утечки тока и если устройство исправно, оно автоматически отключается.

Ситуации когда выбивает УЗО периодически случаются и причин этому может быть много, но к самым распространенным относятся:

• Повреждение изоляционного слоя трубчатого электронагревателя. Это происходит во время эксплуатации водонагревателя, электрический ток, вода и высокая температура начинают постепенно разрушать изоляцию нагревательного элемента и вода начинает контактировать непосредственно с электропроводящими деталями. Для проверки трубчатого электронагревателя достаточно извлечь его из бака бойлера, очистить от накипи и провести тщательный осмотр. Если на его поверхности есть небольшие трещинки, значит, изоляционный слой пришел в негодность и нагреватель необходимо заменить.
• Утечка тока. Это может быть вызвано несколькими причинами. Например, бойлер подключен к старой электропроводке, изоляция которой со временем испортилась и из-за оголения проводов происходит короткое замыкание. Либо при установке других устройств или элементов мебели механическим путем (гвоздем или дюбелем) была повреждена целостность изоляционного покрытия проводки. Также причиной может послужить некачественное или ошибочное подключение УЗО.
• Замыкание оголенной проводки на корпусе водонагревателя. Если в бойлере без заземления оголившийся провод начинает контактировать с корпусом – это может приводить к тому, что автомат будет постоянно срабатывать, а также повышает риск получения удара электрическим током.
• УЗО выбран не в соответствии с требованиями мощности и напряжения. В данном случае УЗО при включении водонагревателя может периодически срабатывать, поскольку не будет справляться с нагрузками.
• Неисправность самого устройства защитного отключения. Спусковой механизм мог износиться и при малейшей вибрации может выключаться. Либо кнопка теста стала западать.

Кран Аqua Therm предназначен для обеспечения горячей водой бытовых и промышленных объектов, имеющих магистраль холодного водоснабжения с необходимыми параметрами и должен эксплуатироваться в закрытых отапливаемых помещениях.

Кран Аqua Therm подключается только к системе холодного водоснабжения и бытовой электрической сети 220В, 50Гц (сечение медного провода не менее 1,5 кв.мм). Нагрев воды происходит в камере расположенной в корпусе крана с помощью электронагревательного элемента, до максимальной температуры 60°С. При данной температуре уменьшается риск получения ожогов тела и образование накипи. Подключение к системе холодного водоснабжения: штуцер (наружная резьба) 1/2“ (15 мм).

Для установки крана Аqua Therm не требуются специальные знания или опыт в сантехническом деле, и весь процесс займет у Вас не более 5 минут личного времени!

Давление в системе холодного водоснабжения:0,04Мпа (0,4 атм.) — 0,7 МПА (7 атм.)

• Материал: высокопрочный корпус из ABS пластика
• Электропитание: однофазная сеть напряжением (220В-230В) и частотой 50Гц.
• Мощность ТЭНа: 3,0 кВт
• Температура нагрева воды: до 60°С
• Подключение к водоснабжению: гибкая подводка 1/2 дюйма.
• Срок эксплуатации: 3-5 лет
• Гарантийный срок: 12 месяцев
• Класс защиты (безопасность): IPx4
• Длина кабеля 1,3 метра

1. Корпус крана нагревателя
2. Поворотный излив (размер в зависимости от модели)
3. Присоединительная группа для крепления крана нагревателя
4. Устройство защитного отключения (УЗО) с евро вилкой
5. Фильтр грубой очистки воды
6. Инструкция пользователя и гарантийный талон
7. Картонная коробка с защитной упаковкой внутри.

Для такого водонагревателя не требуется дополнительное место в ванной или на кухне. По размерам он совпадает с привычным смесителем. Кран легко подключается и его удобно использовать в квартирах с центральным водоснабжением, на даче или в загородном доме.

Электричество – это универсальный источник энергии, который можно использовать для нагревания воды. Этот принцип очень часто применяется в современных водонагревателях. Однако вода является универсальным проводником, поэтому следует ограничить соприкасания с ней токопроводящих элементов.

Как нельзя заземлять оборудование

Заземление водонагревателя предполагает, что нулевую шину проводят к электрощитку или его корпусу (если он металлический). Но это не может спасти ситуацию с токовым ударом, если отгорает нуль.

Запрещается использовать в качестве заземлителя следующие конструкции:

• Батареи и трубы центрального отопления. Если в квартире будет неисправна проводка бойлера, удар током могут получить соседи, случайно прикоснувшиеся к элементу отопительной системы.
• Арматурный каркас железобетонных изделий (плит перекрытия, стеновых панелей). При отгорании нуля выключается общий автомат, электричества нет во всех квартирах. Щиток находится под током, возникает опасность. В арматуре панелей появляются уравнительные токи, которые снижают прочность конструкций.
• Трубы водопровода. При пробое фазы на корпус бойлера критический потенциал попадет на общий стояк ХВС или ГВС, что чревато токовым поражением соседей. Для пользователя, применившего такой способ, он может не сработать, т. к. в зданиях современного типа участки металлического водовода часто меняют пластиковыми, которые ток не проводят.
• Действующие нефтепроводы, газопроводы и другие магистрали транспортировки пожароопасных веществ, находящиеся в земле.
