Установка и регулировка предохранительного клапана для бойлера

Назначение и место установки

Системы отопления закрытого типа работают под определенным давлением. Значительное повышение рабочего давления ведет к выходу из строя оборудования. Могут потечь соединения, лопнуть пластиковые детали и элементы. В самых неблагоприятных ситуациях может взорваться теплообменник котла. Это уже очень опасно и грозит не только залитым горячим теплоносителем полом, но и ожогами. Ведь температура нешуточная.

Защитить систему отопления от чрезмерно высокого давления и должен клапан сброса избыточного давления. Пока параметры системы находятся в пределах нормы, он никак себя не проявляет. Хотя с момента старта котла давление в системе плавно растет, его компенсирует расширительный бак, поддерживая стабильное состояние системы. Но может он делать это не бесконечно, хотя, при правильном расчете, на штатные ситуации его хватает. Если расширитель не справляется с задачей, давление начинает расти. Когда оно превышает пороговое, тут и срабатывает клапан сброса избыточного давления. Он просто выпускает часть теплоносителя, тем самым стабилизируя аварийную ситуацию.

То есть, клапан сброса избыточного давления в системе отопления работает в аварийных ситуациях. Поэтому еще его называют «аварийный». А еще- «сбросной», «спускной», «защитный» и «подрывной». Все это — названия одного и того же устройства.

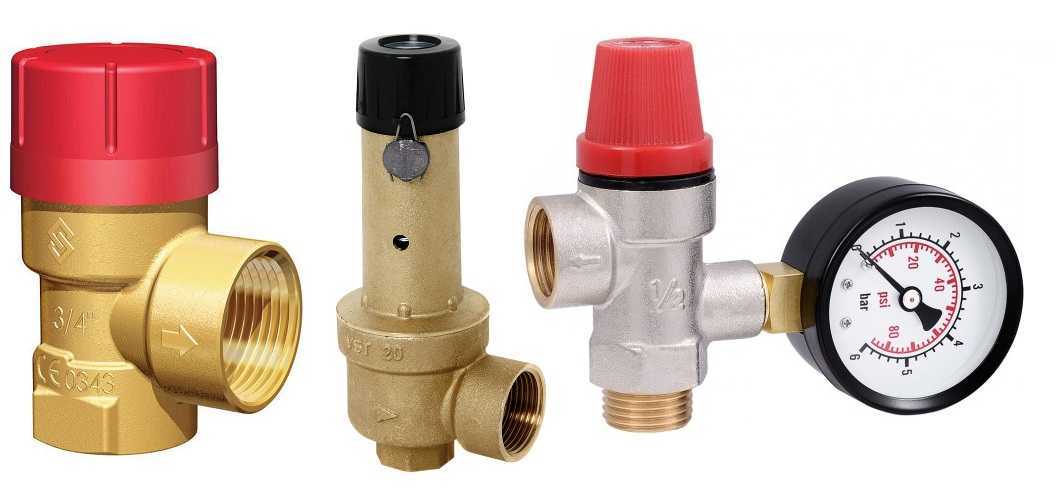

Как выглядит предохранительный (аварийный) клапан для отопления

Как понятно из описания, при повышении давления выше определенного предела, просто выпускается некоторое количество теплоносителя из системы. Если вы пришли в котельную, а под аварийным клапаном образовалась лужа, значит — была нештатная ситуация, во время которой повышалось давление. Другой сигнализации нет

Так что на эти следы стоит обращать внимание. Стоит сразу проверить работоспособность самого клапана и мембранного бака. Скорее всего, причина в них

Если не обращать внимания на эти симптомы, через некоторое время можно столкнуться с проблемами: либо в системе что-то «полетит», либо разорвет водогрейный котел

Скорее всего, причина в них. Если не обращать внимания на эти симптомы, через некоторое время можно столкнуться с проблемами: либо в системе что-то «полетит», либо разорвет водогрейный котел.

Место установки аварийного клапана отопления — на подающем трубопроводе, недалеко от котла

Из всего оборудования индивидуальной системы отопления, самым опасным является котел. Поэтому клапан сброса избыточного давления ставят или непосредственно на сам котел (если есть соответствующий выход под установку) или на подающей магистрали сразу после котла. Расстояние небольшое — 20-30 см от корпуса. Если в котле отсутствует этот вид арматуры (указано в описании), то его устанавливают в так называемой группе безопасности или ставят отдельно. Группа безопасности ставится на отвод от подающей магистрали сразу после котла (до первого ответвления и любого другого устройства), на котором установлены манометр, автоматический воздухоотводчик и клапан сброса избыточного давления.

Регулировка предохранительного клапана

Установка клапана на емкость для нагрева воды требует тщательной работы и максимальной концентрации. Именно на момент монтажа проводится своеобразная регулировка клапана, в котором есть пружинный механизм. Регулирование осуществляется специальной ручкой, которую не нужно подбирать, ведь она идет в комплекте. А именно, проводится поворот такой детали, как регулировочный колпачок, сжимающий стальную пружинку, и таким образом идет перемещение груза по рычагу.

Это способствует засорению клапана и соответственно его загрязнению.

Регулирование предохранительного клапана осуществляется специальной ручкой, которая идет в комплекте

Чтобы этого избежать потребуется:

• Регулярно проводить осмотр клапана;
• Включать клапан и осуществлять специальный маневр;
• Своеобразное прочищение.

Именно так можно избежать порчи изделия, ведь оно может потребоваться в совершенно любой момент, а при неисправности возможны серьезные последствия вплоть до поломки изделия.

Категорически не рекомендуется применять в системе отопления двухпозиционные клапан. Это вполне объяснимо, так как при достижении критического уровня давления происходит автоматическое открытие устройства, что снижает уровень максимально быстро, точно так же, как и последующее закрытие клапана. Все это становится причиной гидроудара, который приводит к разрыву треб и самого бака.

Для чего нужен предохранительный клапан на бойлере

Бойлер представляет собой ёмкость для воды с нагревательным устройством, которым могут быть: топка для твердого топлива, газовая горелка, змеевик для горячего теплоносителя из системы отопления (косвенный нагрев) и теплоэлектрический нагреватель (ТЭН). Большинство бойлеров оборудованы ТЭНами, это удобно и не требует больших затрат при обустройстве.

Бойлер заполняется водой и находится под избыточным давлением, равным напору в водопроводе. При нагревании вода расширяется и в резервуаре бойлера повышается давление. Чтобы нагретая вода не выдавливалась в трубопровод с холодной водой и не сливалась при отсутствии холодной воды, на входной патрубок устанавливают обратный клапан для водонагревателя .

Бойлер оборудован защитной автоматикой, которая регулирует температуру нагрева, задаваемую пользователем. Верхняя часть бойлера остается всегда не заполненной водой. Присутствующий воздух служит амортизирующей подушкой, компенсирующей расширение воды и потому давление растет не значительно и не так быстро, как если бы воздух отсутствовал.

Автоматика позволяет нагревать воду не выше 80 градусов. Но если она выйдет из строя, то нагрев будет продолжаться непрерывно и может привести к образованию высокого давления, способного повредить бойлер. Чтобы этого не случилось, устанавливают предохранительный клапан сброса давления для бойлера . Который, при превышении давлением установленной величины, открывается и производит сброс излишков воды.

Производители электрических водонагревателей объединили два клапана, обратный и предохранительный в один корпус. Теперь это устройство выполняет обе функции.

Как выбрать хороший клапан

Лучшие брендовые модели бойлеров, реализуются на рынке уже оборудованы предохранительным клапаном на заводе-изготовителе.

В случае замены, пользователю потребуется приобрести его самостоятельно. Они имеют невысокую стоимость 250-400 руб. в зависимости от примененного материала.

При выборе нужного клапана учитывают следующие условия:

1. Стоимость клапана. Нужно понимать, что низкая цена соответствует изделиям, изготовленным из низкосортных материалов, которые с течением непродолжительного времени, утрачивают защитные характеристики.
2. На корпусе должна быть указана информация по направлению движения воды и предельному давлению.
3. На клапане обязан быть установлен специальный вывод для дренажного ПХВ-шланга.
4. Конструкция должна быть разборной, для ремонта и очистки от засорений, образовавшихся из-за использования некачественной холодной воды.
5. Вес изделия, он не должен быть тяжелым. Некоторые производители в целях экономии на производстве, заменяют материал корпуса и вместо латуни применяют силумин, предлагая покупателю низкосортное изделие.

Конструкция и принцип работы

Устройство предохранительной арматуры

Предохранительный клапан, как и остальные виды арматуры, отличается простой конструкцией и представляет собой сочетание двух пружинных механизмов, заключенных в общем металлическом корпусе.

Принципиального различия между латунными и стальными изделиями нет, но латунь чуть дороже и служит, по отзывам, дольше. Пружины внутри корпуса изготовлены из хромированной стали.

Схема, на которой хорошо видно внутреннее содержимое клапана. В трубу врезается часть, препятствующая обратному потоку воды, а перпендикулярно расположен предохранительный модуль с подвижным носиком

Принцип работы приспособления

Оба цилиндра, расположенные перпендикулярно, имеют схожую конструкцию, но различное назначение. Деталь, расположенная по ходу воды, внутри имеет пружинку и «тарелку» с уплотнительным кольцом.

Пружина удерживает механизм в закрытом виде и не дает жидкости вернуться в трубопровод. Концевые части цилиндра оснащены резьбой «папа-мама» для врезки в систему ХВС и подсоединения к штуцеру бойлера.

Внутри второго цилиндра установлена более мощная пружина, которая находится в нейтральном состоянии даже при небольшом повышении показателя давления.

Если в магистрали происходит резкое возрастание давления выше нормы, то пружина срабатывает и открывает отверстие для выброса жидкости. Наружный конец цилиндра прикрыт заглушкой, винтом или рычажным устройством.

Внешний вид предохранительного клапана с пластиковым рычажком: 2 – резьба для врезки в сеть ХВС, 3 – резьба для подключения к бойлеру, 8 – мини-патрубок для вывода жидкости, 9 – рычаг для принудительного открывания

Желтым маркером на рисунке обведена область, на которой выбивают маркировку. Она обозначает предельный номинал давления, при котором срабатывает клапан. Давление указано в МПа, но его легко перевести в атмосферы: 0,7 МПа = 7 атм.

Также на корпусе изображена стрелка, указывающая направление, в котором движется вода из системы ХВС в нагревательный бак.

К патрубку для сброса жидкости присоединяют тонкую пластиковую трубку, второй конец которой выводят в канализацию — чтобы не создавать течи

Хотя через отверстие в клапане сливать воду удобно, специалисты рекомендуют не применять ручное управление слишком часто.

Пользоваться рычагом принудительного открывания клапана необходимо как можно реже, а для профилактики или ремонта сливать воду можно и другим способом, например, откручиванием патрубков подачи воды.

Почему недостаточно монтажа обратного клапана?

Предохранительное устройство является комплектующим элементом, поэтому искать в магазинах и подбирать запчасть для монтажа нового водонагревателя не нужно. Но при переносе деталь может потеряться.

Видимо, именно поэтому некоторые умельцы, устанавливающие б/у бойлера, вместо предохранительной модели врезают типовой обратный клапан, что строжайше запрещено инструкцией.

Такая обвязка является неправильной. Для слива воды сделан горизонтальный отвод с запорным вентилем, а ниже этого узла подключен обратный клапан без предохранительного механизма

Любой, кто начинает эксплуатировать бойлер с неправильной обвязкой, рискует не только оборудованием, но и жизнью людей.

Уравновешенное термодинамическое действие при нагреве воды может выйти из-под контроля, и тогда обычный водонагреватель превращается в настоящее взрывное устройство.

Давление, увеличенное до 5-6 атмосфер, повышает температуру воды внутри бака до критической точки кипения, а затем еще выше. Накапливается огромное количество пара и происходит взрыв.

При использовании стандартного предохранительного клапана для домашнего водонагревателя все иначе: при достижении критического уровня давления пружина в устройстве сжимается и выпускает наружу часть жидкости.

Благодаря этому давление внутри системы уравновешивается и оборудование продолжает нагрев в обычном режиме. По этой причине установка предохранителя обязательна и регламентирована требованиями монтажа.

Таким образом, устройство безопасности выполняет ряд функций, важных для нормальной эксплуатации бойлера.

Производители бойлеров настоятельно рекомендуют профессиональный монтаж водонагревателей. Если это невозможно, то все действия по установке должны происходить строго по инструкции, с соблюдением всех норм и обязательной установкой предохранительного модуля.

Чем так важен предохранительный клапан на водонагревателе

Чтобы понять важность этого предохранительного устройства, нужно ознакомится с его устройством и принципом действия

Как устроен предохранительный клапан

Устройство предохранительного клапана для водонагревателя достаточно простое. Конструктивно это два цилиндра с общей полостью, расположенных перпендикулярно друг к другу.

• Внутри большого цилиндра размещен тарельчатый клапан, поджатый пружиной, обеспечивающий свободное поступление воды в одном направлении. По сути – это всем знакомый обратный клапан. Цилиндр с обоих концов заканчивается резьбовой частью для подключения клапана к обогревателю и системе труб.
• Второй цилиндр, размещенный перпендикулярно, меньше по диаметру. Он с внешней стороны заглушен, а на его теле сделан сливной (дренажный) патрубок. Внутри него также размещен тарельчатый клапан, но с противоположным направлением срабатывания.

Нередко это устройство оснащено ручкой (рычагом), позволяющей принудительно открывать дренажное отверстие.

По какому принципу действует клапан

Принцип действия предохранительного клапана прост.

Давление холодной воды в водопроводе отжимает «тарелку» обратного клапана и обеспечивает наполнение емкости нагревателя.

По заполнению бака, когда давление внутри него превысит внешнее, клапан закроется, а по мере расхода воды вновь будет обеспечивать своевременное ее пополнение.

Пружина второго клапана более мощная, и рассчитана на повышенное давление в емкости бойлера, которое обязательно возрастает по мере нагрева воды.

Если же давление превышает максимально допустимое значение, пружина сжимается, приоткрывая дренажное отверстие, куда сливается излишек воды, тем самым выравнивая давление до нормы.

Важность нормальной работы клапана

Возможно, описание устройства и принципа действия клапана не внесло полной ясности в вопрос о его крайней важности. Попробуем смоделировать ситуации, к чему может привести его отсутствие

Итак, допустим на входе в нагреватель нет клапана, перекрывающего обратный отток подаваемой в бак воды.

Если даже давление в водопроводной системе стабильно, правильно работать прибор не будет. Объясняется все просто – по законам термодинамики при нагревании воды в баке с неизменным объемом обязательно растет давление.

В определенный момент оно превысит напор подачи, и начнет происходить сброс нагретой воды в водопроводную систему.

Горячая вода может пойти из холодных кранов или поступать в бачок унитаза.

Терморегулятор в этом случае продолжает исправно работать, и ТЭНы потребляют дорогостоящую энергию впустую.

Еще критичней сложится ситуация, если вдруг давление в водопроводной системе по тем или иным причинам упадет, что практикуется достаточно часто, например, при снижении нагрузки на водонапорных станциях в ночное время.

Или если трубы окажутся пустыми в результате аварии или проведения ремонтных работ. Содержимое бака бойлера банально сливается в водопровод, и ТЭНы греют воздух, что неминуемо приводит к их быстрому перегоранию.

Могут возразить, что автоматика должна предотвратить холостую работу нагревателя. Но, во-первых, не во всех моделях такая функция предусмотрена, а во-вторых, и автоматика может дать сбой.

Казалось бы, чтобы избежать подобных ситуаций, можно ограничиться установкой обычного обратного клапана? Некоторые «умники» так и поступают, не осознавая до конца, что этим самым они буквально «закладывают бомбу» в свое жилище.

Страшно представить, что может случиться при выходе из строя терморегулятора.

Вода доходит в баке до температуры кипения, и так как выхода из замкнутого объема нет, давление растет, а при повышенном давлении точка кипения воды становится значительно больше.

Хорошо, если закончится растрескиванием эмали на внутренней части бака – это будет самое меньшее зло.

При падении давления (образование трещины, открытый кран и т.п.) точка кипения воды падает вновь до нормальных 100 градусов, но температура внутри – значительно выше.

Происходит мгновенное вскипание всего объема жидкости с образованием огромного количества пара, и в результате – мощнейший взрыв.

Всего этого не случится если установлен исправный клапан. Итак, резюмируем его прямое назначение:

1. Не допускать обратного тока воды из емкости нагревателя в водопроводную систему.
2. Сглаживать возможные скачки давления в водопроводе, в том числе – гидравлические удары.
3. Производить сброс излишков жидкости при ее нагревании, удерживая таким образом давление в безопасных рамках.
4. Если клапан оснащен рычагом, его можно использовать для слива воды из водонагревателя при проведении его техобслуживания.

Установка

Отрезок линии между водонагревателем и предохранителем должен быть минимальным. Это необходимо не из-за эстетических соображений, а чтобы не создавать дополнительного давления в трубах

Прежде чем ставить предохранительную арматуру на установленный водонагреватель, необходимо изучить предложение строительного рынка и выбрать качественное изделие.

У хороших клапанов есть несколько отличительных признаков.

• Корпус хорошего агрегата изготовлен из латунного сплава бесшовным литьем. Иногда его покрывают никелем, чтобы предохранить от коррозии и образования накипи. В отличие от дешевых сплавов из меди или алюминия, латунь более тяжелая, поэтому ее легко отличить.
• При нажатии на шток качественной запорной арматуры можно заметить как заглушка туго ходит внутри корпуса. Допускается даже ее небольшое заклинивание на конце.
• Плохой клапан можно определить, просто подув в него. Если даже при сильном нажатии на шток воздух свободно выходит, то изделие лучше не брать. При этом, если из штуцера установленного запора периодически капает вода – это еще не говорит о его поломке. Возможно, нужно просто почистить заглушку от осадка и все снова заработает.

Если следовать этим советам, можно с первого раза подобрать правильный предохранитель и сразу приступать к его установке. Требований к ней мало. Клапан всегда устанавливают в магистраль с холодной водой.

Ставится он между вентилем запора и входом трубы в корпус бойлера. Можно врезать его непосредственно в трубу подвода воды или установить специальный тройник на расстоянии не более 200 см от входа в нагреватель.

Кроме предохранителя, на этом участке ничего стоять не должно. Большинство моделей устанавливаются таким образом, что вода поступает в них вертикально снизу. На корпусе предохранителя должна быть нанесена стрелка, показывающая это движение.

К штуцеру предохранителя присоединяется полихлорвиниловая трубка, соединяющая его с канализационной трубой. Лучше, если эта трубка будет прозрачная – видно, работает ли устройство должным образом.

Сам процесс установки поделен на несколько этапов.

• Отсоединение установленного бойлера от электросети и слив воды из бака. Нужно удостовериться, что подача воды ко всем трубам перекрыта, иначе в момент резки необходимого участка можно просто-напросто затопить все квартиры, расположенные ниже.
• Корпус клапана продувается воздухом, чтобы удалить случайный мусор и пыль. Готовится пакля или ФУМ-лента, которая послужит для гидроизоляции резьбового соединения.
• Гаечным ключом клапан вкручивается в месте соединения трубы и бойлера. Стрелка на корпусе клапана должна совпадать с направлением движения жидкости. Накидные гайки должны быть хорошо затянуты, место соединения можно дополнительно промазать силиконовым герметиком.
• Перед тем как подключить бойлер в электросеть, стоит провести опрессовку соединения с помощью холодной воды. Если после 5 минут тока жидкости на месте соединения не выступят капли, то все соединено правильно.

Также «на холодную» проверяются предохранительный и обратный клапаны. В первом случае нужно нажать на спусковой флажок сначала слабо (должны появиться первые капли воды), а потом на полную силу.

При полном нажатии по прозрачной отводной трубке должна быстро потечь вода. Обратный клапан можно проверить, заполнив резервуар водонагревателя полностью и перекрыв центральный ввод воды.

  Как правильно выбрать электрический водонагреватель?

При открытии крана в ванной или на кухне ток воды должен быстро прекратиться. Если вода продолжает течь из крана в течение нескольких минут, значит, обратный клапан требует регулировки.

Как слить воду с водонагревателя через клапан сброса

Недостаток слива через предохранительный затвор – медленность, проход узкий, несколько миллиметров. Опорожнение бака на 50 л – 3 часа. Помимо этого, небольшое отверстие часто забивается накипью, шламом, что делает процедуру невозможной. Лучший способ – перекрыть холодную трубу, оставить смеситель открытым, полностью отсоединить входную подводку.

Алгоритм, как слить воду из накопительного водонагревателя через клапан сброса:

1. Отключить ЭВН от сети.
2. Перекрыть холодный отвод стояка.
3. Открыть горячий смеситель (чтобы воздух замещал вытекающую воду).
4. Под предохранительный узел или шланг от него подставить емкость или вывести трубку в канализацию.
5. Поднять подрывной рычажок.

Как выбрать и установить клапан на бойлере: куда ставится

Для самостоятельной установки защитной системы понадобится инструкция предохранительного клапана. Ее необходимо внимательно прочитать, а еще лучше, дополнительно, посмотреть видеоролик в ютьюбе, чтобы точно узнать, как и куда ставить клапан на водонагреватель.

1. Выбирают предохранительную систему для водонагревателя с учетом давления в агрегате — оно указано в техпаспорте, и объема бака. Есть клапаны, срабатывающие при 6,7,8 и при 10 бар.
2. На резьбу наматывают льняную паклю или ленту «Фум».
3. Накручивают клапан на патрубок, затягивая до упора — сначала руками, а далее инструментом.

Важно правильно определить место монтажа. Систему защиты необходимо поставить прямо на патрубок, через который входит холодная вода

Цена группы безопасности бойлера, состоящая из предохранительного клапана с сифоном и переходником 3/4″ на 1/2″, составляет 2-2,5 тыс. руб.

Принцип работы

Если внимательней рассмотреть устройство клапана и принцип его работы, то весь механизм можно назвать системой клапанов. Это потому, что их в одном корпусе находится два. Работа первого ясна, через него стравливается лишнее давление из бойлера. Механизм соединен с боковым отверстием корпуса. А для чего нужен второй – обратный клапан? Устройство механизма внутри корпуса таково, что обратный клапан стоит снизу напротив входного отверстия. Он не дает холодной воде вытекать из бойлера при отсутствии давления внутри водопровода.

Принцип работы механизма следующий:

1. До тех пор, пока внутри водонагревателя давление меньше водопроводного, вода отжимает пластину обратного клапана, постоянно поступая в емкость. После того как давление сровняется, пружина придавливает пластину к гнезду корпуса, предотвращая этим поступление жидкости внутрь бака.
2. Дальнейшая работа механизма состоит из ожидания. Жидкость внутри бойлера постепенно расширяется от нагревания, и пока давление не дойдет до критической отметки, система клапанов закрыта.
3. После превышения допустимого предела давление горячей воды сжимает пружину предохранительного клапана. Пластина выходит из гнезда корпуса, открывая отверстие, куда будут стекать излишки жидкости. Дойдя до нормальных пределов, пружина прижимает пластину обратно к седлу, установив механизм в исходное состояние.

Рассмотрев устройство и принцип работы механизма, можно делать выводы, почему часто капает вода на выходе. Это будет происходить всегда при повышении температуры жидкости и понижении водопроводного давления, что указывает на нормальную работу устройства.

Далее возникает вопрос, куда девать вытекающую из бокового отверстия жидкость. Для слива воды к выходному отверстию подсоединена ПВХ трубка. Она должна быть армированной и закрепленной хомутом к патрубку. Эти требования к выполнению обязательны, так как рабочее давление, находящееся в пределах 6–10 Бар, сорвет и разорвет трубку. Иногда задают вопрос, зачем делать слив из прозрачной трубки? Ответ прост, для удобства. Сквозь прозрачные стенки удобно контролировать работу. То есть будет видно, течет вода или капает, что часто может указать на неисправность механизма.

Устройство и принцип действия

Устройство для предупреждения серьезной аварии выглядит на удивление просто, а размеры его невелики – помещается на ладони. Оно представляет собой небольшой механизм, состоящий из двух перпендикулярно расположенных подпружиненных клапанов, заключенных в один металлический корпус. По сути, это два цилиндра (трубки), один из которых несколько больше другого.

В первой трубке большего диаметра, как правило,1/2 дюйма, имеющей две резьбы по концам, установлен обратный клапан, пропускающий жидкость только в одну сторону. Створка в нем расположена поперек трубы и может перемещаться вдоль нее на несколько миллиметров, открывая или закрывая проход.

Под действием давления, направленного в сторону водонагревателя, створка открывается, сжимая пружину. Как только давление в трубопроводе и за створкой выравнивается, клапан под действием пружины закрывается.

В трубке меньшего диаметра, расположенной перпендикулярно первой, установлен второй клапан, пружина которого отрегулирована на открытие при определенном давлении, превышающем давление для первого клапана. Это и есть предохранитель, защищающий от взрыва.

Таким образом, когда повышается давление и обратный клапан не позволяет воде уйти в подающий холодный трубопровод, открывается второй клапан, и она сбрасывается через сливной патрубок.

На патрубке могут быть специальные насечки, которые способствуют легкому надеванию шланга подходящего диаметра. Шланг этот необходимо закреплять хомутом и вывести либо в канализацию, либо в емкость, которую придется время от времени опорожнять. Делать это придется нечасто, так как количество выдавливаемой воды при эксплуатации водонагревателя будет невелико.

Очень часто для принудительного открытия спускного устройства в конструкции предусмотрен пластиковый флажок. С его помощью можно проверить работоспособность предохранителя. Для этого просто нужно открыть его и убедиться, что ход поршня свободный, он не забит ржавчиной и окалиной, усилия пружины хватает, чтобы возвратить клапан в закрытое состояние.

На корпусе предохранительного клапана очень часто бывает нанесена стрелка, показывающая направление движения воды, чтобы облегчить установку. На маленький патрубок обычно нанесена маркировка, обозначающая давление в паскалях, при котором происходит открытие аварийного клапана.
