Как сделать различные типы вентиляторов своими руками

Безлопастной вентилятор своими руками

А вот немного незаурядное применение свободного кулера (но можно обойтись и электромотором) – это безлопастной вентилятор. Современное, интересное, при должном умении – ничуть не менее эффективное – решение, которое точно привлекает взгляд. Вещь получается совсем нестандартная, эффектная.

Для примера – вот идеальный внешний вид безлопастной или канальной модели вентилятора:

Примерно так можно сделать безлопастной вентилятор и своими руками

Самое главное в безлопастных моделях – это, безусловно, их внешний вид. Поэтому если делать такое устройство самостоятельно, то нужно постараться продумать каркас в мельчайших подробностях. Неровные края, шероховатости – все это впечатление испортит.

Корпус безлопастного вентилятора практически полностью представляет собой рабочую область. Не стоит думать, что тут реализованы какие-то космические технологии.

Циркуляция воздуха осуществляется вполне прозаично – с помощью вращающихся лопастей. Прячутся они в тубу-основание. Если брать кулер от компьютера, то можно сделать подставку по его форме. Тут, как говориться, на усмотрение автора.

Отличия от классики в расположения кулера – он ставится в безлопастном вентиляторе горизонтально.

Расположение кулера в безлопастном вентиляторе

Верхнее кольцо делается внутри полым, двухслойным. Там и осуществляется основное перенаправление воздуха в нужную сторону.

Видна полая полость в верхнем кольце вентилятора, откуда и дует воздух

Сделать остов безлопастного вентилятора можно из пластика, дерева, плотного картона. Использовать материал лучше гибкий, чтобы можно было легко придать ему форму кольца. Как вариант – применять комбинированную структуру. Например, кольца сделать из картона или пластика, а каркас жестким – из дерева.

Выпилить нужно:

• четыре грани для подставки;
• Два круга одинакового радиуса;
• Скрутить два кольца разного диаметра.

Потом все соединяется вместе, если нужно – красится.

Питание можно организовать разным. Универсальный вариант – комбинированный провод для USB-разъема и подсоединяемая вилка для розетки.

Устройство также можно немного усложнить. К примеру, сделать по краю обода световую полосу из диодной ленты. Энергии подсветка потребляет немного, но добавит вентилятору красоты. А блок питания и проводку, если нужно, легко спрячет в себе подставка.

Как сделать USB вентилятор из подручных средств

Очень часто в знойную жару в помещении не хватает хотя бы минимального потока воздуха.

Для решения этой проблемы многие покупают настольные вентиляторы, они удобны и компактны, часть из них работает от USB, то есть их можно подключить к любой зарядке, повербанку либо ноутбуку, чтобы прохлада всегда была с вами.

Итак, все, что Вам нужно подготовить — это острый нож, хорошие ножницы, изоленту, ненужный USB шнур и, собственно, исполнительный орган самоделки. Что касается последнего, то тут принято использовать один из двух вариантов: старый кулер от компьютера либо моторчик от машинки или другой игрушки.

Идея №1 – Используем кулер

Для того чтобы собрать USB вентилятор из кулера потребуется не более 15 минут. Для начала Вам необходимо подготовить кулер. От устройства выходят два провода – черный и красный, и иногда желтый, еще реже – синий. Желтый и синий нам не пригодятся.

Зачищаем изоляцию на 10 мм и откладываем подготовленный элемент в сторону.

Далее нужно подготовить юсб провод. Отрезаем одну его половину и в месте среза счищаем изоляцию острым ножом, отлично подойдет канцелярский. Под ней Вы увидите четыре провода, из которых необходимыми являются два: красный и черный.

Их тоже зачищаем, при этом остальные два (как правило, зеленый и белый) лучше обрезать и заизолировать.

Теперь, как Вы понимаете, необходимо попарно соединить подготовленные контакты, согласно цветовой маркировке проводов: красный с красным, черный с черным с помощью скрутки.

После этого нужно тщательно заизолировать места соединения кабеля с помощью изоленты или термоусадки и сделать подставку. Что касается подставки, то тут уже дело Вашей фантазии.

Кто-то удачно применяет проволоку, другие очень интересно вырезают посадочное гнездо в картонной коробке.

В конце концов, самодельный мини вентилятор подключается к компьютеру или зарядному блоку, и Вы можете насладиться работой своего собственного электроприбора.

Идея №2 – Используем моторчик

Для того чтобы сделать USB вентилятор из моторчика и CD-диска, потребуется немного больше времени, но все же за час можно запросто смастерить такой электроприбор своими руками. Мотор для такой самоделки стоит выбирать с рабочим напряжением примерно 5 Вольт, можно чуть больше.

Если взять мотор на более низкое напряжение, то по цепи потечет слишком большой ток и мотор быстро выйдет из строя.

Сначала подготавливаем все элементы устройства. В этом случае Вам понадобится изготовить крыльчатку (лопасти).

Чтобы ее сделать рекомендуем использовать обыкновенный CD-диск. Расчерчиваем его на 8 равных частей и аккуратно прорезаем хорошими ножницами, чуть не доходя до центра. Далее разогреваем диск (удобно это делать зажигалкой), и когда пластик станет эластичнее, выгибаем лопасти под равным углом (как показано на фото).

Если крыльчатку выгнуть недостаточно, то во время вращения диска воздушный поток создаваться не будет. Однако если переусердствовать, то самоделка так же будет работать плохо и нестабильно.

Когда лопасти будут готовы, переходите к созданию основного механизма. Внутрь диска нужно вставить обыкновенную, обрезанную до нужного размера, пробку от шампанского, которую необходимо насадить на вал мотора. Далее переходим к созданию подставки USB вентилятора для ноутбука.

Тут, как и в предыдущем варианте, все зависит от Вашей фантазии. Из всех подручных средств вариант с проволокой наиболее подходящий. Когда самодельный USB вентилятор будет готов, подключаем провода моторчика к проводам шнура юсб, как и в прошлом варианте, тщательно изолируем скрутку и переходим к испытаниям.

Наглядные видео инструкции:

Как Вы видите, для того чтобы сделать вентилятор из кулера либо моторчика от машинки требуется не так много времени и навыков в работе с электроприборами. Даже новичок может справиться с таким заданием! Обязательно посмотрите предоставленные нами видео, они помогут лучше понять принцип работы. Если у вас остались какие-либо вопросы, смело оставляйте их в х.

Источник питания

Желающий изготовить вентилятор своими руками, видит 3 проблемы: достать двигатель, питание, сделать пропеллер. Детали должны взаимно стыковаться. Три проблемы решены, начинаете своими руками делать вентилятор. Сегодня дома обилие импульсных блоков питания. Задумайтесь, началось в 90-е. Игровые приставки, мобильные телефоны, прочая аппаратура. Техника ломается, импульсные блоки питания остаются. Вольтаж иногда нестандартный, большинство моторчиков работает, питаясь любым напряжением. Просто обороты будут меняться сообразно вольтажу. Дома завалялась сломанная бытовая техника – немедленно сделайте вентилятор самостоятельно.

Блоки питания самодельного вентилятора

Постоянно люди пытаются сделать своими руками особенный вентилятор. Один вопрос чаще выходит за рамки обсуждения: источник питания. Само устройство вентилятора настолько очевидно, пропал смысл останавливаться подробнее. Итак, понятно, батареек сегодня немыслимое количество. Смогут ли работать долго. Ответ – нет. В крайнем случае возьмите «крону», в советское время считали надежным источником энергии. Блок питания плох, мощность постепенно станет падать, обороты уменьшаться, человека раздражать. Важна стабильность без дополнительных усилий. Отсутствует маленький аккумулятор 12 вольт – приготовьтесь: начнем искать, как сделать источник энергии самодельного вентилятора.

Первое, приходит в голову: курочить компьютер. Известно, миниатюрные устройства питаются портом USB. Гаджеты подзаряжаются. Порт USB является источником неиссякаемой энергии. Напряжение невелико, понадобится низковольтный мотор постоянного тока. Полагаем, можно найти дома, купить в хозяйственном магазине. Сколько составит мощность порта: по старым стандартам 2–3 Вт. Другое дело, найти устройство-хост с обновленной версией интерфейса (2014 год признал редкостью). Разработчики обещали выдать 50 Вт (даже больше, верится с трудом). Правда проводов станет больше, номинальных напряжений прибавится. Напоминаем, согласно традиции, питание подается на красный (+), черный (-) провода. Белый, зеленый – сигнальные.

Ищем энергию, вопрос проще решается, нежели для 3 вольт:

12 вольт найдете в персональном компьютере, запитать кулер используют вольтаж

Уделите внимание направлению проводов. На каждом стандартном разъеме 12 вольт выявляются

Крайний желтый провод (доводилось видеть прямо противоположные схемы), два черных посередине – земля. Проверяйте тестером, раскладка типична.
12 вольт постоянного тока дают адаптеры подзарядки переносных раций. Распространены приборы, потребляющие 9 вольт. Сгодится процессорному кулеру. Сегодня популярны элементы Пельтье, снабжаются большим радиатором, вентилятор часто становится бесполезным. Умники довели процессор до температуры минус 10 градусов Цельсия, – хватит надежной работе. Кулер приспособьте под самодельный вентилятор. Любой хорош наличием 4 отверстий. Редко удается привинтить к сокету процессора, зато можно продеть проволочный каркас, выступающий подставкой. 4 отверстия по четырем углам – придумайте, как лучше сделать подставку.

Любой желающий сделает блок питания самостоятельно… Прямо сейчас займемся, системный блок курочить повремените. Микросхемы, радиоэлементы широко продают торговые точки, рынки.

Определяемся с распиновкой кулера

Выбирая кулер, нужно обратить внимание на некоторые нюансы. Одним из них является распиновка (схема) контактов

Суть в том, что в компьютере для подключения кулера всегда предусмотрен 4-контактный разъем. А вот кулеры бывают:

• 2-контактные (2-pin);
• 3-пиновые;
• 4- pin.

Рассмотрим, как подключить кулер к блоку питания компьютера.

1. Основные два провода, которые есть в любой распиновке – это + (напряжение) и – (заземление). Недостаток двухпиновых кулеров – невозможность регулировать скорость оборотов вентилятора без дополнительного оборудования.
2. Теперь разберемся с тем, как подключить трехпиновый кулер.

Такие устройства, помимо основных резъемов, снабжены третьим, подающим сигнал о скорости вращения лопастей вентилятора на материнскую плату. В сравнении с 2- pin, за оборотами з-pin кулера можно следить и регулировать их с помощью ПО.

Для подключения таких кулеров нужно воспользоваться переходником или оставить незадействованными дополнительные разъемы.

1. Кулер с 4 проводами. Дополнительный провод подает сигнал на материнскую плату, которая, через него, может управлять оборотами вентилятора.
2. Довольно распространенный четырехпиновый коннектор Molex.

У него 2 разъема напряжения – 12 и 5 V – и два соответствующих заземления. Такие коннекторы дают возможность менять напряжение на кулере, тем самым регулировать обороты вентилятора. Если 12 V много, а 5 мало, можно подключиться к разъемам напряжения наоборот и получить на выходе 7 V.

Вентилятор из дисков

Если предыдущий вариант Вас не устраивает, и хочется чего-то более сложного, то рассмотрим самостоятельное создание вентилятора из компьютерных дисков:

1. Двигатель.


Т. к. мы не используем кулер, необходимо обзавестись каким-либо моторчиком, приводящим лопасти нашего будущего устройства в движение. По факту, можно использовать и мотор уже упомянутого кулера системы охлаждения, однако это слишком просто.

Вам следует найти или купить мотор с двигающейся определённой своей частью (например, торчащий железный стержень). Раз мы делаем вентилятор из дисков, то наличие подобного стержня будет наилучшим вариантом. Также прекрасно подойдут моторы из старого видеомагнитофона или плеера, ведь они раскручивают диски и кассеты – то что надо для вертящегося пропеллера в нашем вентиляторе.

Не стоит использовать двигатель из стиральной машины или даже прошлого вентилятора – они чрезвычайно сильны. Ввиду самостоятельного сбора конструкции она будет весьма хлипкой. Сильный мотор в первые же секунды разнесёт осколки лопастей по помещению и слетит с основания.

При наличии работающего мотора его необходимо скрепить проводами по ранее упомянутой форме.

Имея на руках работающий двигатель, необходимо сконцентрироваться на дисках, являющихся основными комплектующими нашего вентилятора. Первым делом разрежьте один на 8 равных частей:

Чтобы не ошибиться во время процедуры, можно предварительно разметить диск карандашом. Лучше всего использовать паяльник (не будет острых краёв, так безопаснее), но подойдут и обычные ножницы.

После диск следует слегка нагреть зажигалкой, чтобы материал стал податливее, и выгнуть крылья на манеру лопастей, как у обычных вентиляторов:

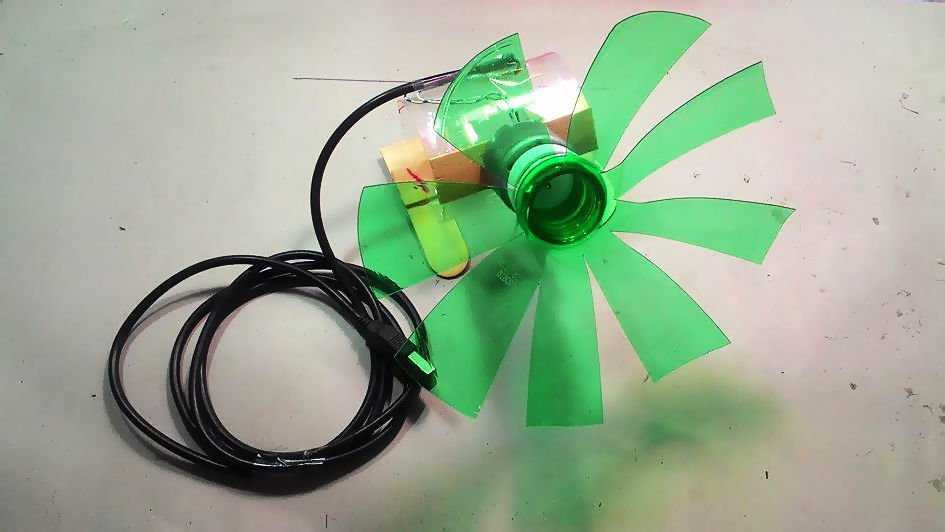

Точно так можно поступить и с обычной пластмассовой бутылкой:

В центр нашего пропеллера нужно засунуть деревянную пробку от бутылки. Если размер великоват – её можно обстругать.

1. Остальные части.


В качестве центра, удерживающего всю конструкцию, можно использовать обычную втулку от рулона туалетной бумаги:

Её следует закрепить по центру второго диска, который выступит фундаментом для вентилятора. Сверху можно расположить половину второй втулки, как видно на фотографии, чтобы внутри неё находился мотор. На него и нужно повесить лопасти из диска/бутылки.

Вентилятор готов к работе. По желанию можно добавить элементы декора, чтобы устройство выглядело презентабельнее.

А увидеть наглядно, как такой вентилятор делают из бутылки, Вы можете в этом видео.

Дополнительно следует напомнить о крайне важных моментах при создании самодельного вентилятора:

1. Для скрепления деталей друг с другом необходимо использовать качественный «суперклей».


Именно тот самый, отклеить который не получится даже при желании. Вся конструкция должна быть максимально устойчивой и не поддаваться на колебания и вибрации. Отнеситесь с ответственностью и залейте клеем всё, что увидите, кроме лопастей и внутренних частей двигателя.

1. Не торопитесь.


Вы рискуете пропустить важную деталь, а это значительно повышает шансы, что в процессе работы готового вентилятора что-то пойдёт не так. Последствия могут быть весьма серьёзными.

1. Не используйте плохие комплектующие.


Если мотор, который используется для создания двигателя, Вам не нужен – возможно его работоспособность под сомнением. Убедитесь, что он ещё прослужит какое-то время и будет эффективен.

Создание двигателя с нуля является весьма узкоспециализированным процессом и требует хороших знаний. Позаботьтесь, чтобы системные платы были в порядке, все необходимые соединения были запаяны хорошо и т. д. Лучше лишний раз проверить, чем потом делать ещё один вентилятор.

1. Изоляция.


Ещё раз напоминаем: не забывайте про качественную обмотку проводов изолентой. Не стоит её экономить, ведь короткие замыкания и их починка вынудят пожертвовать большими тратами. Возможно, даже в денежном смысле.

Собственноручный вентилятор довольно компактный, эффективный и хорошо справляется со своей задачей. Сделать его не сложно, если ответственно отнестись к процедуре и следовать инструкции. Не существует ограничений и по габаритам: если чувствуете силы, смело начинайте сборку вентилятора большего размера.

1 Вентилятор центробежный: конструкция оборудования

Вентиляционные системы, снабженные данным оборудованием, обладают высоким потенциалом даже в сложноклиматических условиях. Центробежный вентилятор представляет собой конструкцию, состоящую из нескольких компонентов:

• спиралевидного корпуса;
• рабочего колеса;
• лопаток рабочего колеса;
• электродвигателя.

Все части конструкции соединяются точечной сваркой, клепками и болтами, что обеспечивает надежность. Вентилятор центробежный зачастую имеет корпус из нержавеющей стали с порошковым покрытием, что сводит к минимуму возможность возникновения коррозии. От направления изгиба лопаток зависят такие показатели, как экономичность и уровень вибрации.

1.1 Виды центробежных радиальных вентиляторов

Принципиальной разницы в конструкции между вентиляторами радиального типа нет. Их делят на несколько видов по назначению и мощности.

По мощности

Рабочее давление, на которое способна вытяжка улитка, зависит от мощности двигателя устройства, количества и конфигурации лопастей рабочего колеса.

Различают типы радиальных вентиляторов по данному параметру:

• Устройства относительно низкого давления (до 100 кг/см²). Это небольшие вентиляторы, применяемые для создания принудительной вентиляции в жилых зданиях, маркированные как ВР 80-75. В многоквартирных домах такие устройства монтируют на крыше, в общий вентканал.
• Устройства, которые работают в интервале среднего давления от 100 до 300 кг/см². Используют в вентиляционных системах производственных цехов без особых требований к безопасности. Общая маркировка вытяжек этой группы ВР 300-45.
• Мощные (рабочее давление в интервале от 300 до 1200 кг/см²) вытяжки улитки устанавливают на вредных производствах, где есть необходимость интенсивного отвода едких, огне- и взрывоопасных газовых смесей. Общая маркировка этого класса ВР 12-26.

На то, какой вентилятор следует выбрать для данной вентиляционной системы, влияет множество параметров: длина каналов, их разветвленность, пропускная способность, требуемая интенсивность воздухообмена в единицу времени. Такие расчеты проводятся специалистами на этапе разработки проекта вентиляционной системы.

По назначению

Вторая система классификации радиальных вентиляторов делит их по назначению:

• Вытяжки улитки общего назначения. Эксплуатируются при температуре до +80 градусов в атмосфере, где нет специфических или опасных загрязнений. Устанавливают в жилом или промышленном секторе.
• Взрывозащищенные – корпус и детали механизма изготовлены из материалов, исключающих появление искры при работе. Используются в помещениях, где есть взрывоопасные газовые смеси. Допустимый температурный интервал эксплуатации от -30 до +40 градусов.
• Противопожарные или жаростойкие вытяжки устанавливают на производствах, которые используют в технологическом процессе повышение температуры. Устройства изготавливают из углеродистой стали и покрывают жаростойкими составами. Эксплуатируются при температуре до +200 по Цельсию.
• С усиленной антикоррозийной защитой. Это вентиляторы, которые устанавливают на химических производствах с агрессивной средой.
• Пылевые (маркировка ВРП) – вентиляторы для удаления воздушных масс с взвешенными частицами. Устройства имеют больший зазор между корпусом и рабочим колесом, сниженное число лопастей, чтобы в процессе работы устройство не забивалось отходами. Особенности конструкции здесь приводят к падению КПД устройства. Выбирать вытяжку требуется с запасом рабочей мощности.
• Для удаления дыма (маркировка ВРДУ). Эти вентиляторы устанавливают для дымоудаления, если произойдет пожар. Устройства работают в диапазоне температур 400-600 градусов.

Как сделать вентилятор из обычного электромоторчика

Наверное, самый простой и быстрый способ обзавестись собственноручно собранным вентилятором-самоделкой, это найти обычный моторчик, который чаще всего встречается в игрушках.

Стандартный электромоторчик из игрушки

Заказать такую вещицу не составляет труда. Тем более, сегодня, не останавливаясь ни на минуту, курсируют караваны разных безделушек из Поднебесной. А если нет – то достаточно купить недорогую игрушечную машинку и снять с нее моторчик.

Но ждать невозможного от такого устройства точно не стоит. Скорее, оно сможет лишь несильно гонять воздух. Но для настольной модели вполне сойдет. У него получится обдувать лицо сидящего за компьютером.

Для такого вентилятора можно использовать абсолютно все, что угодно. Основными частями будут:

• лопасти;
• мотор;
• кнопка включения/выключения;
• подставка;
• система питания.

В остальном, предел идеи будет заключаться только в границах фантазии.

После того, как мотор будет готов к использованию, есть смысл позаботиться о питании. Это могут быть батарейки, как и в игрушке, для которой моторчик предназначался. Но, определенно, такая энергия не прослужит долго. Однако есть и плюс – устройство сохранит компактность и мобильность.

Второй вариант – это питание от сети. Но в этом случае нужно не перестараться. Прямое подключение через вилку – верный путь к тому, чтобы моторчик сгорел. Так что не стоит экспериментировать, стараясь раскрутить двигатель до больших оборотов. На игрушках электромоторчики рассчитаны обычно на 3-4,5 Вольта, а желание дать большее вращение за счет мощных источников энергии, во-первых, быстро посадит источник (если это батарейка), во-вторых, серьезно снизит ресурс вентилятора вплоть до поломки. Двигатель начнет греться, могут оплавиться щетки.

Но вот современные зарядные устройства преобразуют напряжение в сети, снижая его до заданных параметров. Можно найти блок питания, в том числе в продаже, который подойдет для моторчика идеально.

Для создания лопастей уже можно взять любой материал. Главное, чтобы он был легкий. Из-за слабости моторчика, чем меньше будут весить лопасти, тем быстрее будут вращения, а, значит, и КПД работы.

• Самый простой вариант – взять пробку от обычной пластиковой бутылки, которая послужит креплением лопастей. В бутылке проделать отверстие по размеру вращающейся оси электродвигателя.
• Лопасти можно сделать из обычного CD-диска. В центре прожигается отверстие по размеру пробки от бутылки. Окружность диска делится на 8 секторов. Они разрезаются на некоторое расстояние, но не до центра. После диск нужно нагреть огнем, чтобы легко загнуть лопасти. Для этого подойдет зажигалка.

Создание лопастей на CD-диске

• Присоединить диск к пробке можно клеем. Второй вариант – когда будет прожигаться отверстие посередине для пробки – сразу соединить конструкцию. Оплавленный пластик затвердеет и будет прочно держаться.
• После всего этого конструкция соединяется между собой. Для подставки подойдет проволока. Это, пожалуй, самый простой вариант. Да и для такого легкого устройства лучше не придумаешь. Загнуть остов можно таким образом, чтобы незаметно спрятать туда батарейки. Или аккуратно пустить провод блока питания, идущие к моторчику.
• Цепь не должна быть всегда замкнутой, если использовать батарейки, поэтому на корпусе нужно закрепить кнопку. Она стоит недорого. Можно использовать ее с игрушки, с которой снимался моторчик.

Еще один вариант устройства пропеллера – использование бумаги, только плотной. Способ даже проще, но менее практичный.

Вентилятор из двух пластиковых бутылок

Данная конструкция более сложная, требует более серьезного подхода при изготовлении. Результат — отличный способ сделать своего рода настольный или напольный вентилятор своими руками.

Для изготовления нам понадобятся:

• две разные по размеру бутыли — 0,5 и 1,5 литра;
• небольшой двигатель типа 12 V DC;
• 7 толстых трубочек для напитков;
• блок питания и разъем к нему;
• CD диск;
• термоклей и суперклей;
• выключатель;
• пластиковые стяжки.

Вспомогательные принадлежности:

• маркер;
• ножницы или нож;
• изолирующая лента;
• паяльник;
• кусачки.

Из бутыли меньшей объемом нарезаем лопасти, как было указано выше. Делаем отверстие в центре пробки горячим шилом или гвоздем. Одеваем крышку на двигатель и фиксируем все термоклеем.

• Станок по дереву своими руками — советы по постройке простого токарного станка и станков с ЧПУ (110 фото и видео)

• Столешница своими руками: инструкция по изготовлению самодельной столешницы для кухни из дерева и камня (125 фото)

• Брусья своими руками — пошаговый мастер-класс изготовления спортивного снаряда в домашних условиях (110 фото)

Сооружаем подставку. Прочно склеиваем суперклеем между собой трубочки для напитков — это наша будущая стойка. Из второй бутыли вырезаем верхнюю часть и вставляем до середины ее длины склеенные трубочки, не забывая зафиксировать соединение суперклеем.

Устанавливаем двигатель с лопастями на стойку из трубочек, дополнительно опять промазывая все термоклеем. Провода прячем в трубочки, так они оказываются внутри стойки. Скрепляем конструкцию двигателя и стойки пластиковыми стяжками, приклеивая их вдоль трубочек термоклеем и обрезая оставшиеся лишние края.

Для утяжеления и устойчивости основания сооружаем донце из диска. Для этого просто склеиваем термоклеем диск с краями пластиковой бутыли.

Подсоединяем к разъему блок питания, и вот — вентилятор готов к работе!

• Лампа своими руками — 130 фото оригинальный и стильных идей как изготовить самодельную лампу из подручных средств

• Котел своими руками — основные типы котлов и особенности их изготовления. 75 фото и видео инструкция для начинающих

• Установка кондиционера своими руками — пошаговая инструкция по монтажу и основные правила подключения современных сплит-систем (140 фото и видео)

Специфика паяльных фенов

Такие приборы способны растопить пластиковые изделия и даже легкоплавкие металлы. Процесс спайки обеспечивается потоком горячего воздуха, который подаётся через сопло фена.

Дома такой аппарат, кроме прямого назначения, применяется для мелкого ремонта изделий из пластмасс, удаления окрашенного слоя на различных неплавких поверхностях, нагревания небольших предметов.

Для такого оборудования существует ряд обязательных требований:

• Аппаратуру, предназначенную для пайки электронных схем и пластмасс, надобно оборудовать термоэлементами и электровентилятором, обеспечивающими подачу воздушного потока, нагретого до восьмисот градусов.
• Необходимо присутствие наконечников различной формы и размера. Они могут быть монолитными или составными.
• Из-за повышенной температуры материалы для изготовления корпуса фена должны быть термостойкими.
• Требуется присутствие специального термореле, контролирующего температуру нагрева спиралей.

Принцип действия работы любого фена, строительного или бытового, одинаков, и заключается в нагнетании разогретого воздуха на обрабатываемую деталь или поверхность. Самодельный фен для пайки горячим воздухом должен соответствовать таким требованиям.

Как сделать мощный вентилятор своими руками

Когда речь заходит о мощных вентиляторах, то нужно понимать, что для них требуются уже совсем другие двигатели. Начиная от моторов старых вентиляторов, заканчивая другими бытовыми приборами. Хорошо подойдут:

• ненужные потолочные люстры с вентилятором;
• старые газонокосилки;
• дрели;
• вытяжки.

Единственное, нужно попасть в коридор напряжения, которое требуется для питания мотора. Например, для дрелей чаще всего нужно 18 Вольт. Но для целей вентиляции достаточно будет подавать меньше половины такого вольтажа. Даже на 12 Вольтах вентиляторы работают очень громко и крайне неустойчивы из-за сильной инерции вращающихся лопастей.

Питание для мощных электродвигателей нужно делать от сети. Поэтому надо подумать об установке блока питания или подключении зарядного устройства. Электросхему можно усложнить, добавив завалявшиеся лампочки, электронные часы, радио, тумблер или плату для переключения режимов работы. Но легче, конечно, ограничиться только вентилятором с кнопкой, если этого будет достаточно.

В любом случае, такие домашние вариации вентиляторов-самоделок иногда намного лучше даже покупных вариантов. При должном умении может получиться очень неплохая вещь, настоящая гордость хозяина.

Создание воздушного потока с высокой плотностью возможно несколькими способами. Одним из эффективных является вентилятор радиального типа или «улитка». Он отличается от других не только формой, но и принципом работы.
