Проверка тэна, терморегулятора, узо, предохранительного клапана водонагревателя на исправность

Процедура замены ТЭНа

Работы выполняют в следующей последовательности:


Замена ТЭНа.

  1. Отключают бойлер от сети и перекрывают вентиль на ведущем к нему ответвлении холодного водопровода.
  2. Открывают кран на горячей воде на любом смесителе, чтобы стравить избыточное давление в накопителе. Дожидаются момента, когда вода перестанет течь.
  3. Закрывают выходной вентиль. Убеждаются, что и другие смесители перекрыты.
  4. Свинчивают пробку с патрубка для сброса воды. У водонагревателей «Термекс» он расположен между точками подключения трубопроводов.
  5. Надевают на патрубок шланг. Его конец выводят в ванну, умывальник или унитаз.
  6. Открывают горячий кран на любом смесителе. Когда в систему начнет поступать воздух, из бойлера польется вода.
  7. Опорожнив бак, снимают с патрубка декоративную заглушку. Для этого ее необходимо поддеть отверткой.
  8. Выкручивают расположенный под заглушкой винт и снимают крышку. Доступ к ТЭН открыт.
  9. Фотографируют нагреватель, чтобы не перепутать провода при подключении. Затем их отсоединяют.
  10. Вытаскивают из трубок датчики терморегулятора.
  11. Откручивают гайки, удерживающие фланец ТЭН.
  12. Снимают прижимную шайбу и извлекают нагреватель. Если он не поддается, поддевают фланец отверткой.
  13. Аналогично поступают со вторым ТЭН.

Если прибор давно не обслуживался, из него удаляют скопившуюся грязь.

Необходимо сделать следующее:

  1. Отвинтить трубопровод от красного («горячего») патрубка и снять бойлер со стены.
  2. Открутив 4 шурупа, отсоединить электронный блок. Это удобно делать, перевернув прибор.
  3. Выкрутить винт, находящийся под платой, и отсоединить декоративную боковую крышку.
  4. Наполнить бак водой, покачать его из стороны в сторону и опорожнить. Если его объем составляет 80 литров, 100 л и более, рекомендуется пригласить помощника.
  5. Повторить операцию несколько раз.


Необходимо удалить из водонагревателя скопившуюся грязь. Далее возвращают прибор на место и устанавливают новые ТЭН. В один из них ввинчивают магниевый анод, если прежний растворился.

Сборку осуществляют в обратной последовательности.

Как проверить ТЭН мультиметром самостоятельно

Основной поломкой бытовой техники считается выход из строя нагревательного элемента. Если стиральная машина не греет воду при стирке или не нагревается спираль утюга, тогда тэн нужно прозвонить с помощью мультиметра. В этой статье мы представили вашему вниманию информацию о том, как проверить ТЭН мультиметром в домашних условиях.

Также в нашей статье вы найдете подробные картинки и видео, которые подробно объяснят каждый процесс. Если вам будет интересно, тогда можете прочесть про то, как правильно слить воду с бойлера.

Как проверить ТЭН

Сначала необходимо рассмотреть, как выполняется прозвонка нагревательного элемента. Чтобы вам было понятно мы постарались углубиться в практические моменты. Проверить ТЭН можно по следующей схеме:

  1. Перед проведением проверки, вам необходимо постараться рассчитать сопротивление. Для выполнения расчета можно использовать формулу R=U2/P. В этой формуле U будет означать напряжение в вашей статье. Показатель P – это номинальная мощность ТЭНа, которые можно найти в паспорте прибора.
  2. Перед проведением проверки устройство обязательно необходимо отключить от питания. Только после этого можно приступать к выполнению проверки.
  3. Теперь включите мультиметр в режиме проверки сопротивления.

Если вы не умеете использовать мультиметр, тогда не переживайте. На нашем сайте уже есть информация о том, как правильно использовать мультиметр. Если вы щупами дотронетесь до вывода, тогда можете столкнуться со следующими ситуациями:

  1. Если значение на вашем экране будет примерно таким же, как и на картинке, тогда это означает что ТЭН работоспособный.
  2. Если отображается «0», тогда это означает, что необходимо выполнить замену устройства.
  3. Показатель «1» будет означать, что во время проверки произошел обрыв сети.

Также с помощью мультиметра, вам необходимо проверить ТЭН на пробой. Для подобной работы устройство необходимо перевести в режим зуммера. Одним щупов вам необходимо дотронуться до вывода, а вторым до нагревательного элемента. На фото ниже вы можете увидеть, как правильно проверить ТЭН на пробой.

Важно знать! Если зуммер запищит, тогда необходимо выполнять замену детали. При необходимости вы также можете выполнить проверку на сопротивление изоляции. Сделать это просто и для этого вам необходимо перевести устройство в диапазон «500 В»

Нормальное сопротивление будет иметь показатель в 0.5 Мом. Подробную информацию о том, как проверить ТЭН мегаомметром и мультиметром можно увидеть на видео ниже:

Сделать это просто и для этого вам необходимо перевести устройство в диапазон «500 В». Нормальное сопротивление будет иметь показатель в 0.5 Мом. Подробную информацию о том, как проверить ТЭН мегаомметром и мультиметром можно увидеть на видео ниже:

При необходимости вы также можете выполнить проверку на сопротивление изоляции. Сделать это просто и для этого вам необходимо перевести устройство в диапазон «500 В». Нормальное сопротивление будет иметь показатель в 0.5 Мом. Подробную информацию о том, как проверить ТЭН мегаомметром и мультиметром можно увидеть на видео ниже:

Перед проведением проверки проведите визуальный осмотр. Для этого очистите устройство от накипи, а затем выполните прозвонку элемента. Если вы обнаружите визуальные повреждения, тогда следует выполнить замену устройства.

Проверить нагреватель на обрыв также можно с помощью контрольной лампы электрика. Если лампочка будет гореть, тогда обрыв отсутствует. Сделать подобную лампу можно из подручных материалов и у нас есть статья, как сделать контрольку своими руками. Это все способы проверки устройства.

В некоторых ситуациях вы также можете проверить устройство и без мультиметра. Ниже вы также можете найти видео, которые позволяют понять о том, как проверить ТЭН в стиральной машине, бойлере или посудомоечной машине.

Видеоуроки

Если бойлер не греет воду, тогда необходимо проверить ТЭН водонагревателя по следующей инструкции:

Если у вас появилась необходимость прозвонить ТЭН стиральной машины, тогда следует перейти к изучению инструкции ниже:

Чтобы вы могли проверить утюг мулььтиметром нужно разобрать корпус устройства и дотронуться до его выводов:

Если вы не знаете, как прозвонить чайник, тогда инструкцию можно увидеть ниже:

Как видите, выполнить проверку достаточно просто. Видео, которые мы предоставили вашему вниманию помогут все сделать правильно. Надеемся, что информация была полезной и информативной.

Как проверить тэн в электрическом чайнике

Предварительно перед производством измерительной процедуры нужно рассчитать сопротивление, которое соответствует замеряемому электроприбору. При этом следует знать его мощность. Этот показатель указывается в техпаспорте оборудования или на корпусе. Чтобы рассчитать сопротивление нужно сначала рассчитать ток, проходящий через нагревательный элемент. Это достигается путем деления мощности на напряжение электрической сети – 220 вольт.

Тэн для электрического чайника

После этого следует напряжение сети – 220 вольт разделить на полученную силу тока. При этом получиться величина равная сопротивлению. Эта величина и должна появиться на табло измерительного прибора в результате проведения диагностики нагревательного устройства.

Чтобы обследовать нагревательный элемент тестером необходимо прибор переключить в область замера сопротивления. Затем одним проводом тестера притронуться к стержню. Если на табло мультиметра покажется некорректная величина, это говорит об обрыве нити, находящейся в середине трубки.

Сопротивлению в электрочайнике на 2000Вт должна соответствовать величина в 25 Ом. Если изнутри трубки нет несоответствия, то далее нужно одним щупом прикоснуться к стержню, а вторым к металлической трубе. При этом на табло должно появиться бесконечное обозначение показателя сопротивления. Если же показание на табло будет определенной величины, это значит, что произошло замыкание.

УЗО для водонагревателя

УЗО – это специальное устройство, которое помогает защищать водонагреватель от утечек тока. УЗО выглядит, как небольшая коробочка, на которой есть две лампочки и одна кнопка.

Принцип работы заключается в следующем:

  • УЗО устанавливают прямо перед самим водонагревателем, через УЗО проходит весь электрический ток, который и питает механизм бойлера.
  • Как только внутри бойлера произойдет утечка тока, которая может стать опасна для жизни, УЗО уловит утечку и выключит всю систему. Работа УЗО происходит за счет специальный датчиков и переключателей.

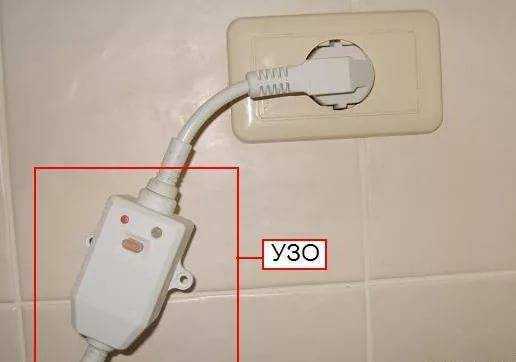

Как выглядит УЗО

Причины отключения УЗО:

  • Неправильное расположение УЗО. Если УЗО подключить не в том месте, то система будет проводить сквозь себя не тот электрический ток, который нужно, поэтому в случае поломки система не сможет защитить человека от утечки тока.
  • Повреждена изоляция ТЭНа. Данная функция защищает всю систему от прохождения тока сквозь воду. В старых или неизвестных дешевых моделях данный элемент может повреждаться, поэтому даже при обычном мытье рук человека может ударить током.
  • Утечка тока. Частой причиной отключения УЗО является перебитый кабель или любой другой провод внутри бойлера. В частых случаях кабель повреждается изнутри, поэтому ток передается на корпус бойлера, а так как он металлический, то при прикосновении удар может быть очень сильным. В данном случае придется разобрать водонагреватель и проверить его изнутри.

Важно установить УЗО правильно, ведь именно оно и спасает от пожаров, взрывов и других различных ситуаций, которые могут нанести вред окружающим

Проверка без прибора

Как работает ТЭН? Он подогревает воду в каждой современной стиралке. Состоит из нагревающей спирали, покрытой специальным изолятором с теплопроводящими свойствами, заключенным в стальную трубку, – она предотвращает попадание внутрь влаги.

Мы поговорим о том, как проверить нагревательный элемент в стиральной машине, а именно:

  • Как с помощью тестера проверить сопротивление ТЭНа.
  • Как быстро и просто проверить пробой на корпус стиральной машины.
  • Как самостоятельно проверить ТЭН стиральной машины без прибора.

Если у вас нет так называемого бытового тестера, то есть мультиметра, можно попытаться проверить ТЭН, даже не вскрывая корпус стиральной машины. Присмотревшись к поведению стиралки, можно легко диагностировать выход из строя трубчатого нагревателя:

  1. Не греется вода, не выполняется выбранная программа стирки. Если ваша машинка оснащена дисплеем, будет мигать характерный код ошибки: Индезит – F07, Бош – F19, Канди – Е05, ЭлДжи – НЕ, Самсунг – Е5, Е6. В СМА без экрана о поломке вас оповестят индикаторы. Например, в стиральных машинах Вирпул загорается индикатор «Нет нагрева воды».
  2. Цикл стирки не прерывается, вода греется, но на это уходит гораздо больше времени, чем обычно.
  3. Цикл стирки идет беспрерывно, вода прогревается, но при прикосновении к корпусу машинки вы чувствуете удары током, или срабатывает УЗО.

Если вы обнаружили хотя бы одну из перечисленных выше неполадок, можете не сомневаться, что проблема в нагревателе. Если проверка ТЭНа тестером для вас непосильная задача, обратитесь к мастеру – он быстро определит, стоит ли менять деталь.

Также для проверки ТЭНа без инструментов можно воспользоваться другими известными способами:

  1. Если на корпусе детали вы нашли черные точки, это может говорить о пробоях. Иногда точки не видны из-за накипи, тогда нужно счистить ее, чтобы стопроцентно убедиться в исправности или поломке. Чтобы убрать накипь, замочите ТЭН в концентрированном растворе обычной лимонной кислоты.
  2. Если вы считаете, что нет веских причин для разбора корпуса стиралки, обратитесь к счетчику. Запустите СМА на полную мощность, установив температуру стирки выше 60 градусов. Если скорость подсчета счетчика выросла, то нагреватель греет. Дело в том, что работа нагревателя требует немалой мощности, и если ТЭН не греет, то и счетчик не будет мотать больше.
  3. Осмотрите элемент на наличие вздутий, царапин и других повреждений – это уже будет веской причиной для замены.
  4. Также можно проверить обрыв таким образом: с помощью контрольной лампы (такие используют электрики – ее можно купить и даже изготовить самому).

Как проверить ТЭН?

ТЭН состоит одной или нескольких спиралей, обладающих высоким омическим сопротивлением, помещенной внутрь металлической трубки. Для проверки ТЭНа выполняется замер сопротивления устройства.

Перед выполнением проверки необходимо выполнить расчет сопротивления элемента. Для этого определяется мощность прибора она указана на корпусе нагревателя.

Сопротивление определяется как R=U2/P.

Как проверить ТЭН мультиметром

Рис: показание мультиметра «1» ТЭН в обрыве

Перед началом проверки питающие концы должны быть откинуты от нагревательного элемента.

  1. Переключатель мультиметра переводится в диапазон измеряемого сопротивления.
  2. Щупами прибора необходимо коснуться контактов ТЭНа, если нагреватель в исправном состоянии, на табло прибора будет показано сопротивление близкое по значению к расчетному.
  3. Если на табло «0», внутри ТЭНа короткое замыкание.
  4. В случае если на табло «1» обрыв спирали ТЭНа, если нагревательный элемент замерить стрелочным тестером он покажет «бесконечность».
  5. После проверки ТЭНа на целостность необходимо проверить его на замыкание «на Землю» или по-другому на электрический пробой, на корпус.

Переключатель мультиметра ставится на прозвонку «зуммер», щупом прибора поочередно касаемся выводов ТЭН, «зуммер» должен молчать, если прибор запищал, нагревательный элемент замыкает на корпус.

Как проверить ТЭН водонагревателя

Рис: ТЭН рабочий

  • Токоподводящие провода необходимо отсоединить от ТЭНа водонагревателя.
  • Переключатель мультиметра ставится в диапазон измерения сопротивления. Измерение сопротивления зависит от мощности и рабочего потребляемого тока нагревателя.
  • Чем выше показания мощности нагревательного элемента, тем выше потребляемый рабочий ток и меньше значение сопротивления. значение мощности ТЭНа будет в пределах 20…60 Ом.
  • Аналогично измеряется значение сопротивления терморегулятора. Кроме того, в конструкции термостата предусмотрено наличие тепловой защиты, при перегреве элемента происходит выбивание устройства из сети.
  • В том случае если мультиметр показывает «обрыв», то на табло прибора в левой его части будет показана «1» не нужно спешить с выводом, нужно нажать на кнопку (блинкер) предохранительного устройства, термостат вернется в свое рабочее состояние и только тогда нужно продолжить измерение.
  • Измерение сопротивления ТЭНа водонагревателя можно проводить в нескольких диапазонах, поочередно переводя переключатель прибора, нужно только помнить, что чем выше значение сопротивления, например, 2000к тем чувствительнее реагирует прибор, нельзя касаться щупов мультиметра руками, он покажет сопротивление человеческого тела.
  • Ориентировочно мультиметр должен показывать при рабочем состояние элемента 0,37 или 0,71 Ом, сдвоенный ТЭН на одном фланце.

Как проверить ТЭН стиральной машины

Рис: заднее расположение ТЭНа в стиральной машине

Проверка рабочего состояния ТЭНа стиральной машины выполняется несколькими способами.

  1. Визуальный – когда очень не хочется разбирать стиральную машину, при включении машины на максимальный температурный режим, надо посмотреть рабочее состояние электросчетчика, увеличение скорости подсчета ваших кВт, означает целостное состояние нагревательного элемента.
  2. Но, вполне возможно, что ТЭН целый, а не работает управление включения нагревателя, в этом случае необходимо вскрыть стиральную машину и проверить нагреватель на целостность.

Обычно ТЭН расположен снизу под баком машины, за ее задней крышкой, в некоторых моделях ТЭН может находиться за передней панелью, чтобы до него добраться необходимо снять резиновую манжету с люка машины. Если машина с вертикальной установкой барабана, то ТЭН может устанавливаться за одной из боковых стенок корпуса.

Нагреватель представляет собой овальный фланец с тремя выводами крайние это фаза и нулевой вывод в центре – заземление от него отходит заземляющий желтый с зеленой полосой провод.

От контактов ТЭНа отсоединяются провода, нагреватель замеряется мультиметром в режиме измерения сопротивления, если нагревательный элемент в рабочем состоянии, то прибор покажет ориентировочно 25 – 60 Ом.

Если в левой части табло прибора показана «1» ТЭН неисправен и находится в «обрыве». Если ТЭН целый проверяем его на «утечку» переключатель прибора ставиться в диапазон мОм и заменяется сопротивление между корпусом ТЭНа и его выводами.

Простой вариант – замена тестируемого ТЭНа на заведомо исправный

Конечно, самым простым способом является замена ТЭНа на тот нагревательный элемент, что считается заведомо исправным. Для этого придется отключить водонагреватель и извлечь тестируемый агрегат. После этого на его место устанавливается новый ТЭН того же типа, а лучше даже и марки. Прибор проверяется на работоспособность. Если вода нагревается до нужной температуры, тестируемый элемент можно выбрасывать.

Но что рекомендуется предпринять, если в доме нет запасного ТЭНа? Тогда необходимо найти цифровой мультиметр. Нагревательный элемент извлекается из прибора. Затем к выводам ТЭНа следует присоединить мультиметр. При загорании индикатора или отклонении данных на тестере можно утверждать, что ТЭН исправен и причину неработоспособности водонагревателя нужно искать в иных элементах.

Как прозвонить электрочайник?

Устройство электрочайника на первый взгляд несложное. По крайней мере, так кажется, пока он в рабочем состоянии. Стоит чайнику отказаться от работы и принцип его действия становится загадкой. С чего начать ремонт прибора? Конечно же, с проверки ТЭНа. Сегодня рассказываем, как прозвонить электрочайник.

Определяем тип чайника

Поскольку нагревательный элемент может быть открытым в виде спирали или прятаться под корпусом, то его проверка выполняется разными способами. Рассмотрим, как прозвонить дисковый (закрытый электрочайник):

1. Выполняем проверку всего цикла. Для этого подносим тестер к вилке розетки, его ставим на сопротивление. Проследите, чтобы электрочайник был активен, а именно задействована кнопка включения. Теперь сравниваем полученные показатели с нормой. Как ее вычислить? Например, для электрочайников мощностью 1700 Вт показатель составит 28,47 Ом, для 2000 Вт – 24, 20 Ом. Если проверяете термопот мощностью 800 Вт, то ждите показатель в 60,50 Ом. Учтите, что учитывается напряжение в сети, равное 220 Вт. Правильно высчитать сопротивление помогут онлайн калькуляторы.

2. К следующему шагу переходим, если действия, описанные выше не дали результата. Для этого нужно проверить контактные пластины, расположенные на дне чайника. Если показания высокие, то придется разбирать чайник. Нам нужно добраться до ТЭНа и прозвонить его. Если данные соответствуют вычисленной нам цифре, то нагревательный элемент исправен. Ищите причину поломки в контактах. Они часто перегорают или отгибаются.

Чтобы почистить спиральный нагревательный элемент нужно перевернуть чайник и найти контактные пластины, в них входят штыри, которые проводят электричество к ТЭНу. Чтобы добраться до них нужно снять три винта, а затем прозвонить пластины. Если показатели в порядке, тогда проверяют кнопку включения.

С помощью чего можно прозвонить ТЭН электрочайника?

Для этих целей принято использовать тестер или мультиметр. Но, если их нет под рукой, тогда проверка осуществляется посредством индикатора фазы. Чтобы провести измерения с помощью первых двух приборов нужно выставить правильную программу. Это должен быть режим минимального сопротивления. Затем следует прикоснуться щупами к ТЭНу.

Далее смотрите на данные и делайте выводы. Бесконечность на тестере означает, что спираль элемента оборвана. Цифру «1» на мультиметре также приравнивают к бесконечности. О коротком замыкании скажут те же показатели, если один щуп приложить к ТЭНу, а другой к металлической трубе.

При использовании индикатора связи стоит быть предельно острожным и не хвататься голыми руками за инструмент и исследуемые детали. Чтобы снять показания нужно найти фазу в розетке, затем соединить этот выход с контактным стержнем нагревательного элемента. Теперь берем индикатор и прикасаемся к контакту, расположенному с другой стороны. Он должен светиться, а металлическая труба нет. Противоположные данные говорят об обрыве спирали или пробоях в изоляции.

Мы перечислили самые распространенные способы проверки ТЭНа. Если нет под рукой описанных инструментов, то прозвон можно выполнить даже с помощью обычного телефона. Для этого необходимо подключить его в разрыв любого провода. Если телефон продолжит издавать звуки, значит ТЭН исправен.

Модели мультиметров

Не имеет значения, какой тестер или мультиметр вы используете для диагностики ТЭНа. Существуют цифровые и стрелочные модели, и их стоимость никак не влияет на качество проверки. Главное — использовать исправное оборудование для проверки нагревательного элемента.

Статья в тему: История одного самовыравнивающегося пола, сделанного своими руками

Также стоит обратить внимание на целостность всех проводов, идущих от щупов мультиметра к самому устройству. Если вы используете мультиметр в рабочих целях, а не для домашнего ремонта, то для проверки ТЭНа на работоспособность необходимо выбрать модель, оснащенную специальным сигнализатором. Используя такие устройства, вы можете определять целостность электроцепи с помощью звукового сигнала, не отвлекаясь от непосредственного ремонта

Используя такие устройства, вы можете определять целостность электроцепи с помощью звукового сигнала, не отвлекаясь от непосредственного ремонта.

Самым простым решением станет замена ТЭНа на иной элемент, в исправности которого вы абсолютно уверены. Для этого необходимо выключить электронагреватель и извлечь устройство для диагностики. На его место устанавливается новый ТЭН, желательно той же марки.

Если же в доме не найдется запасного ТЭНа, необходимо использовать мультиметр цифрового образца. Элемент нагрева извлекается, и мультиметр подсоединяется к выходам ТЭНа. В случае отклонения нормы или загорания индикаторной лампочки на мультиметре можно сделать вывод, что нагревательный элемент полностью исправен, а значит, причину неисправности и ненадлежащей работы водонагревателя нужно искать в других частях прибора.

Если вышеуказанные способы проверки не помогли определить исправность ТЭНа, вы можете его «прозвонить», используя мультиметр. Для этого требуется установить на «прозвон» определенное значение и затем, соединив мультиметровые щупы, его проверить. Чаще всего показания мультиметра соответствуют минимальным, и при наличии встроенного звукового сигнала тестер начнет пищать.

Далее необходимо протестировать ТЭН на работоспособность. Мультиметровые щупы крепятся на контакты элемента нагрева, и при их прикосновении на тестере появляются показания сопротивления: например, 0,37 или 0,71. Если в левой части экрана вы увидите единицу, значит, в элементе нагрева оборвалась спираль, и ТЭН нужно заменить.

Есть другой способ проверки: из водонагревателя нужно вынуть ТЭН и смочить его медные трубки водой. Один щуп подведите к трубке, а другой — к одному из выходов. Если ТЭН неисправен, устройство покажет завышенное или, напротив, минимальное значение. В случае исправности тестер показывает единицу!

Статья в тему: Как правильно установить пластиковые окна на лоджии — повышаем уровень комфорта своими руками

Совет: если у вас возникли сомнения в том, сможете ли вы правильно извлечь неисправный ТЭН и на его место установить новый, то обратитесь к профессионалам. При проверке и во время ремонта водонагревателя во избежание возникновения опасных ситуаций обязательно соблюдайте все правила безопасности!

Проверка нагревателя тестером

Инструкция, как проверить тэн стиральной машины мультиметром правильно, довольно проста. Для этого сначала снимите с его клемм все провода для достоверности показаний прибора. Выкручивать и доставать ничего не нужно. Проверка делается в 3 шага:

Первый шаг

Устанавливаем на мультиметре режим измерения сопротивления в диапазоне 200 Ом. И перед тем, как проверить тэн тестером, замыкаем щупы между собой, чтобы убедиться в его точности. Показания на дисплее должны быть равны 0 или близкие к нулю. Далее дотрагиваемся одним щупом к левой клемме тэна, а вторым к правой клемме. Средняя клемма (или крепящий болт) — всегда заземление. Её пока что не трогаем, так как мы проверяем целостность нагревающей спирали.

Высчитывается это по простой формуле:

R=U²/P, где «U» — это напряжение в сети (220 В), а «P» — мощность тэна (в нашем примере — 1900 Вт).

Таким же образом можно определить и мощность тэна, зная только его сопротивление и сетевое напряжение:

P = U²/R.

В том случае, когда прибор показывает «1» (бесконечность), это означает обрыв спирали внутри нагревателя. А если на экране отображается «0», то тэн замкнут (закорочен). В обоих случаях придется покупать новый нагреватель. Его мощность и размеры должны быть идентичными.

Желательно в новый тэн переставить родной термодатчик со старого, если он исправен. Или купить с таким же сопротивлением. Обычно оно написано сбоку на пластиковом гнезде. При помощи мультиметра можно убедиться в его исправности, замерив сопротивление на двух контактах. Если окунуть термодатчик в горячую воду, то он должен менять своё сопротивление.

Второй шаг

Устанавливаем мультиметр в режим прозвонки диодов или «зуммер». При замыкании щупов исправный прибор будет издавать писк, а на экране отобразятся нули, что говорит о наличии цепи.

Прикасаемся одним щупом к правой или левой клемме тэна, а вторым щупом к корпусу либо заземляющей клемме. Это делается для того, чтобы определить, не пробивает ли нагреватель на корпус. Если мультиметр запищит, то пробивает. Тэн надо заменить, так как из-за этого машинка может бить током или не запускаться совсем. Если тестер молчит, то всё в порядке.

Финальные действия

Выставьте прибор в режим замера сопротивления на самый высокий диапазон, который есть. В идеале воспользоваться мегаомметром. Сделайте то же, что и в предыдущем пункте. Старайтесь не дотрагиваться руками щупов прибора во время измерения.

Это необходимо для проверки изоляции тэна на ток утечки. Ведь если есть хоть малейшая микротрещина, через которую уходит ток, то совсем скоро она станет больше и нагреватель пробьёт. Кроме того, если в доме установлено УЗО, оно постоянно будет срабатывать и отключать электросеть.

Если показания прибора менее 2 мОм, то тэн лучше сразу заменить. Допустимое сопротивление изоляции считается более 2 мОм. Рекомендуется перед покупкой нового тэна прозвонить цепь и проверить его сопротивление изоляции в магазине.

Как проверить тэн в электроплите

Для диагностики тэнов электрической плиты используется мультиметр. При этом проверяется такой показатель как сопротивление. Величина данной характеристики соответствует нескольким сотням Ом. В случае если величина сопротивления будет занижена, это говорит о возникновении в нем короткого замыкания. При показании равном бесконечности, будет ясно, что произошел обрыв элемента. Данные ситуации, описанные выше, предусматривают замену неисправного нагревательного инструмента.

Конфорки электрической плиты обладают четырьмя выводами. При этом в них заключаются два нагревательных компонента. Эти компоненты обладают различными размерами мощности и сопротивления.

Тэны не должны быть взаимосвязаны с корпусом. Для такого обследования нужно переключатель мультиметра переключить на диапазон, который соответствует зуммеру. Один из щупов присоединяется к выводу тэна, второй проводник подсоединяется к поверхности электроприбора. Если прозвонка издаст сигнал, значит, произошла утечка тока. Такой компонент также требует замены на исправный.

В этой статье мы подробно рассмотрим, как своими руками можно проверить исправность ТЭНа — нагревательного элемента.

В настоящее время в быту широко применяются водонагревательные приборы. Это — стиральные машины, электрочайники , электроплиты, бойлеры, и другие приборы.

Во всех этих приборах нагрев воды происходит при помощи ТЭНа — трубчатого электронагревателя.

Внутри ТЭНа находится проволочная спираль с высоким удельным электрическим сопротивлением, которая при прохождении по ней электрического тока нагревается.

Пространство между спиралью и корпусом ТЭНа заполнено электроизоляционным наполнителем с высокой теплопроводностью, который хорошо проводит тепло.

Когда электронагревательные приборы перестают нагревать воду, чаще всего виной этому — выход из строя ТЭНа.

Итак, как проверить ТЭН?

1. Перед проверкой необходимо рассчитать сопротивление ТЭНа. Для этого необходимо знать его мощность. Она обычно указывается на корпусе прибора и в паспорте к нему.

Зная мощность, рассчитываем ток, протекающий через ТЭН — это отношение мощности к напряжению электросети (220В):

I=P/U, Ампер.

После расчета тока, определяем сопротивление: отношение напряжения (220В) к току:

R=U/I, Ом.

Либо же можно сразу рассчитать сопротивление по следующей формуле:

R=U²/P, Ом.

Предположим, что у нас ТЭН мощностью 2000 Вт (2 кВт), напряжение питающей сети 220В, подставляя эти значения в формулу, получим:

Т.е. напряжение подставляем в Вольтах, мощность в Ваттах — сопротивление получаем в Омах.

2. Теперь приступаем непосредственно к проверке ТЭНа мультиметром (тестером).

Перед проведением измерений необходимо отключить электроприбор от питающей электросети и отсоединить провода от разъемов ТЭНа.

Переводим мультиметр в режим измерения сопротивления с диапазоном 200 Ом.

Касаемся щупами мультиметра к клеммам ТЭНа:

— если ТЭН исправен, то прибор должен показывать сопротивление, близкое к расчетному.

— если показывает ноль — значит замыкание внутри ТЭНа и его надо заменить.

— если показывает 1 (единицу) — обрыв ТЭНа и тоже замена (стрелочный тестер покажет ∞).

3. После этого проверяем пробой ТЭНа на корпус.

Переключатель прибора переводим в режим прозвонки «зуммер». Один щуп прибора подключаем к выводу ТЭНа, второй к корпусу ТЭНа (можно к клемме подключения заземления на ТЭНе).

Если пробоя на корпус нет — зуммер мультиметра не должен пищать.

Если зуммер пищит — значит ТЭН имеет пробой на корпус и требует замены.

Таким вот несложным способом можно проверить исправность трубчатого электронагревателя — ТЭНа с помощью мультиметра.

4. Но также возможен случай, когда изоляция ТЭНа со временем начинает портиться и возникает ток утечки на корпус. В этом случае для измерения сопротивления изоляции ТЭНа понадобится мегаомметр.

Если в цепи с ТЭНом установлено УЗО, то в случае ухудшениия или старения изоляции, ток утечки может может достигать величины, достаточной для срабатывания этого УЗО. Как я уже подробно объяснял в курсе по аппаратам защиты, УЗО может начать срабатывать, начиная с половины значения номинального отключающего дифференциального тока: — от 5 мА для УЗО с уставкой 10 мА; — от 15 мА для УЗО с уставкой 30 мА.

Мультиметр этого не покажет, поскольку нет короткого замыкания на корпус.

Также вы можете посмотреть, как проверить ТЭН в видеоформате:

Подпишитесь на мой канал на YouTue, и первым получайте доступ к новым видео по электрике.

Если видео было для Вас полезным, не забудьте нажать НРАВИТСЯ.

Также рекомендую прочитать:

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Pto-shop
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
